1.阻燃PVC电线管

目前，在室内电气配线施工中，大量使用塑料管。常用的塑料管材有：PVC（聚氯乙烯）硬质塑料管、FPG（聚氯乙烯半硬质塑料管）和KPC（聚氯乙烯塑料波纹塑料管）。

为保证电气线路符合防火规范要求，在施工中主要采用阻燃PVC电线管，它具有抗压力强、防潮、耐酸碱、防鼠咬、阻燃、绝缘等优点，广泛用于公用建筑、住宅等建筑物的电气配管，可浇筑于混凝土内，也可明装于室内及吊顶等场所。

常用阻燃PVC电线管管径有φ16mm、φ20mm、φ25mm、φ32mm、φ40mm、φ50mm、φ63mm、φ75mm和φ110mm等规格。φ16mm、φ20mm一般用于室内照明线路，φ25mm常于插座或室内主线管，φ32mm常用于进户线的线管，有时也用于弱电线管，φ50mm、φ63mm、φ75mm常用于室外配电箱至户内的线管，φ110mm可用于每栋楼或者每单元的主线管（主线管常用的都是铁管或镀锌管）。部分阻燃PVC电线管的外形如图3-27所示。

图3-27 部分阻燃PVC电线管的外形

2.PVC电线管的配件

PVC管连接使用专用配套套管，连接时，将管头涂上专用粘合剂后，对插入套管。如套管稍大，可在管头上缠塑料胶布然后涂专用粘合剂插入。即使是暗敷的管子，连接处也不能遗漏涂专用粘合剂。涂抹粘合剂时，接合面应保持干燥，套管的内表面和管子的外表面都应涂抹粘合剂。涂抹后立即扭动插入，至少放置15s后方能继续施工。

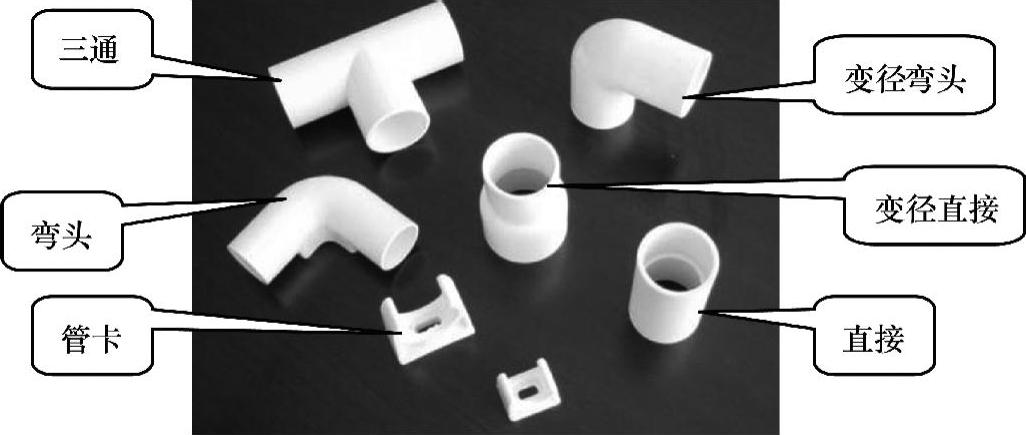

部分PVC电线管的配件如图3-28所示。

图3-28 部分PVC电线管的配件

3.PVC电线管的切割与弯曲

如图3-29所示，切割PVC电线管宜用专用剪刀，亦可用钢锯锯断。PVC管厂商提供的剪刀，可以切割16～40mm的圆管。用剪刀切割管子时，先打开手柄，把管子放入刀口内，握紧手柄，用棘轮锁住刀口；松开手柄后再握紧，直到管子被切断。用专用剪刀切割管子，管口光滑。若用钢锯切割，管口处应加以光洁处理后再进行下一道工序。

如图3-30所示，PVC电线管的弯曲不需加热，可以直接冷弯，为了防止弯瘪，弯管时在管内插入弯管弹簧，弯管后将弹簧拉出，弯管半径不宜过小。在管中部弯时，将弹簧两端拴上铁丝，便于拉动。不同内径的管子配不同规格的弹簧。

图3-29 PVC电线管的切割

图3-30 PVC电线管的弯曲

4.PVC电线管的固定

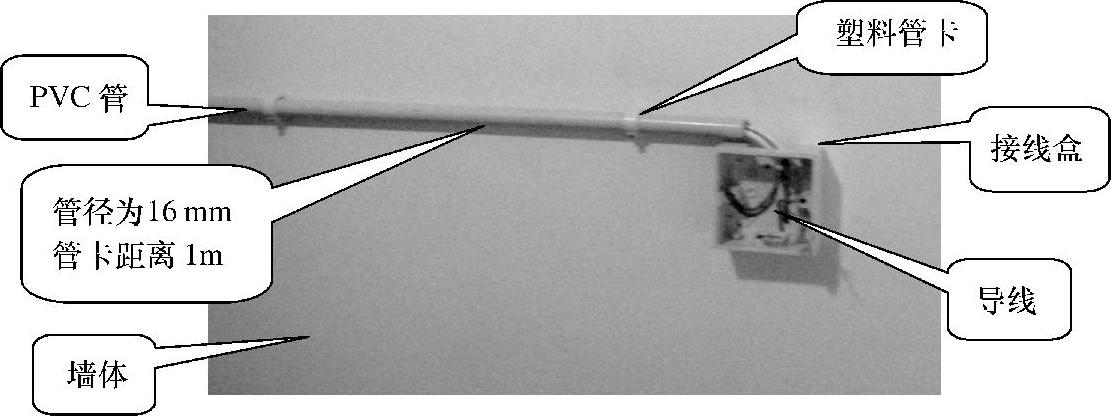

PVC电线管明敷布线时的线管是用管卡（俗称骑马）来支持的。如图3-31所示，单根管线可选用成品管卡，规格与线管的相同，因此选用时必须与管子规格相匹配。规程规定：

图3-31 PVC电线管的固定

明设管线在穿越墙壁或楼板前后应各设一个支持点，位置（装管卡点）距建筑物面（穿越孔口）约1.5～3.5倍于所敷线管外径；转角前后也应各设一个支持点；进出木台或配电箱也各应设一个支持点；直线段两支持点的间距与管径大小有关，管径在20mm及以下时，管卡间距为1m；管径在25～40mm时，管卡间距为1.2～1.5m；管径在50mm及以上时，管卡间距为2m。
