电线线头与接线柱的直接连接方法

2025-09-30 理论教育版权反馈

【摘要】：单股芯线线头与针孔式接线柱的连接如图3-20所示。通常情况下，芯线直径都小于针孔直径，可直接插入承接孔内。当芯线直径小于承接孔直径的2倍时，可把线头的芯线折成双根并列状后，并以水平状插入承接孔，以能使并列面来承受压紧螺钉的顶压。图3-20 单股芯线线头与针孔式接线柱的连接示意图多股芯线线头与针孔式接线柱的连接必须把多股芯线按原拧紧方向进一步绞紧。但7股线压接圈的制作必须正规，切不可把7股芯线直接缠绕在螺栓上。

电气设备接线柱有针孔式、螺钉式（平压式）、瓦形式3种。

1.电线线头与针孔式接线柱的连接

针孔式接线柱通常用黄铜制成矩形方块，端面有电线承接孔，顶面有压紧电线的螺钉。当电线端头芯线插入承接孔后，再拧紧压紧螺钉，就实现了两者之间的电气连接，即依靠位于针孔顶部的压紧螺钉压住线头来完成连接的。电流容量较小的接线柱有1个压紧螺钉，电流容量较大的接线柱有两个压紧螺钉。

单股芯线线头与针孔式接线柱的连接如图3-20所示。通常情况下，芯线直径都小于针孔直径，可直接插入承接孔内。当芯线直径小于承接孔直径的2倍时，可把线头的芯线折成双根（若单股线端直接插入孔内，芯线会被挤在一边）并列状后，并以水平状插入承接孔，以能使并列面来承受压紧螺钉的顶压。因此，芯线线头的所需长度应是两倍孔深，如图3-20a所示。

图3-20 单股芯线线头与针孔式接线柱的连接示意图

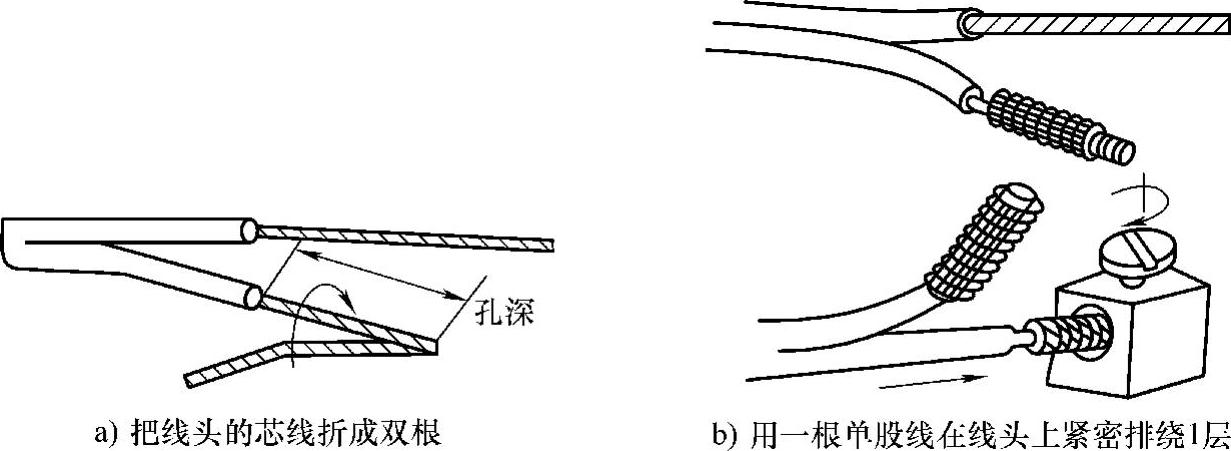

多股芯线线头与针孔式接线柱的连接必须把多股芯线按原拧紧方向进一步绞紧。由于多股芯线的载流量较大，针孔上往往有两个压紧螺钉，连接时应先拧紧靠近端部的一个螺钉，再拧紧另外一个螺钉。当芯线直径与针孔大小相匹配时，把芯线绞紧后插入针孔；针孔过大时，可用一根单股线在已绞紧的芯线线头上紧密排绕1层，如图3-20b所示；针孔过小时，可把多股芯线剪掉几根，7股线剪去中间1根，19股芯线剪去中间1～7根，然后绞紧进行连接。

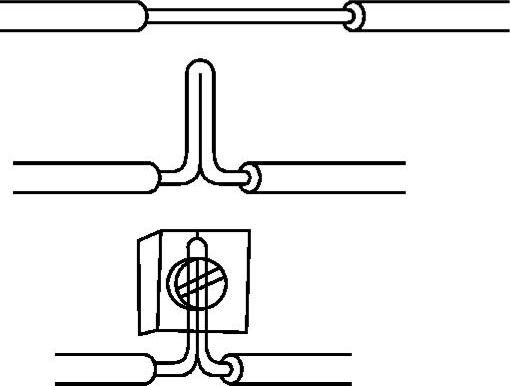

图3-21 直电线与针孔螺钉的连接方法示意图

直电线与针孔螺钉的连接方法如图3-21所示。先按针孔深度的两倍长度，并再加约5～6mm的芯线根部富余度，剥离导线连接点的绝缘层；然后在剥去绝缘层的芯线中间折成双根并列状态，并在两线根部反向折成90°转角；再把双根并列的芯线端头插入针孔，并拧紧螺钉。

芯线端头必须插到孔的底部。若绝缘层剥去太少，则部分绝缘层被插入孔内，接触面积被占据；若绝缘层剥去太多，则孔外芯线裸露太长，影响安全用电。

凡有两个压紧螺钉的，应先拧紧近孔口的一个，再拧紧近孔底的一个。若先拧紧近孔底的一个，万一孔底较浅，芯线端头处于压紧螺钉端头球部，这样当螺钉拧紧时就容易把线端挤出，造成空压。

2.电线线头与平压式接线柱的连接(https://www.chuimin.cn)

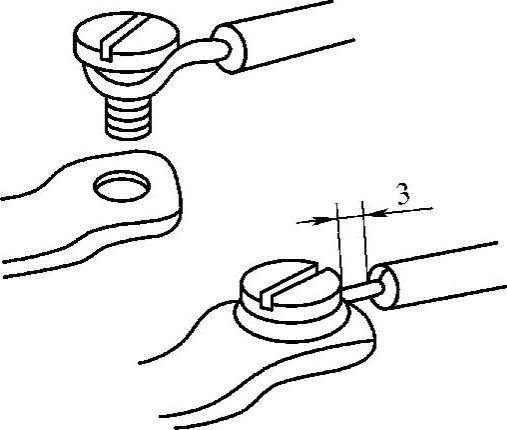

单股电线线头与平压式接线柱的连接，通常利用圆头螺钉的平面进行压接，且中间多数不加平垫圈，如灯座、灯开关和插座等都采用这种结构，其连接方法如图3-22所示。

在照明干线或一般容量的电力线路中，对于截面积不大于16mm²的7股绝缘硬线，可采用将压接圈套入接线柱螺栓的方法进行连接。但7股线压接圈的制作必须正规，切不可把7股芯线直接缠绕在螺栓上。

3.电线线头与瓦形（或桥形）接线柱的连接

图3-22 单股电线线头与平压式接线柱的连接示意图

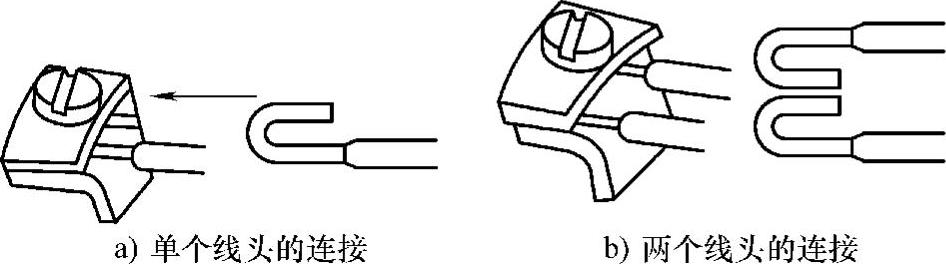

为防止线头脱落，在连接时把芯线按图3-23a所示的方法处理；若有两个线头时，应按图3-23b所示的方法处理。

图3-23 电线线头与瓦形接线柱的连接示意图

4.电线压接接线端子法

电线与大容量的电气设备接线端子的连接不宜采用直接压接，需经过先压“电线接线端子”作为过渡，然后将电线接线端子的一端压在电气设备的接线端子处。这时需选用与电线截面积相同的接线端子，清除接线端子内和线头表面的氧化层，电线插入接线端子内，绝缘层与接线端子之间应留有5mm裸线，以便恢复绝缘，然后用压接钳进行压接，压接时应使用同截面积的压模。压接工具和压接次序如图3-24所示。

图3-24 电线压接接线端子法
