1.导线连接的步骤

电气配线工作中,常常需要把一根电线与另一根电线连接起来。电线的连接是电工基本操作技能之一。电线连接的质量关系着线路和设备运行的可靠性和安全性。

电线连接过程大致可分为三个步骤,即电线绝缘层的剥削,电线线头的连接和电线连接处绝缘层的恢复,如图3-6所示。

电线与电线的连接处一般被称为接头,导线接头的技术要求是:电线接触紧密,不得增加电阻;接头处的绝缘强度不应低于电线原有的绝缘强度;接头处的机械强度不应小于导线原有的机械强度的80%。

2.电线绝缘层的剥削

(1)用电工刀来剥削绝缘层


图3-6 电线连接的步骤

用电工刀来剥削绝缘层,如图3-7所示,具体操作步骤如下:

1)确定需要剖削的位置。

2)斜握电工刀,在确定好的剖削线头处,以45°角倾斜切入塑料层。剖削用力需要控制,不能剖削绝缘塑料层里面的铜芯线。

3)将电工刀向线端推削,只削去上部塑料绝缘层,同样注意控制用力。不可切入线芯。

4)将余下的绝缘塑料层向后翻,切掉塑料层露出铜线芯。

5)用电工刀将线头处塑料绝缘层切齐。

用电工刀对双芯护套线的护套层的剥削,可以用刀刃对准两线芯的中间部位,把护套线一剖为二,;然后将其护套外皮扳翻,用电工刀口切掉,;再用刀口切齐。导线绝缘层的剖削方法如同塑料线,在绝缘层的切口与护套层切口之间应留有5~10mm距离,如图3-7b所示。


图3-7 用电工刀来剥削绝缘层

(2)用钢丝钳或剥线钳来剥削绝缘层

钢丝钳或剥线钳常用于剖削截面积在4mm2以下电线的绝缘层,用钢丝钳剥削的方法是:在需要剖削的线头根部,用钢丝钳的钳口适当用力(以不损伤芯线为度)钳住绝缘层;然后左手拉紧电线,右手握住钢丝钳头部用力向外勒去塑料绝缘层,如图3-8a所示。

剥线钳是专门用来剥线的工具,使用剥线钳剖削绝缘层是最为方便的。操作方法是把导线放入相应的刃口中(刃口比导线直径稍大),然后用手将钳柄一握,导线的绝缘层即被割断自动弹出,如图3-8b所示。


图3-8 用钢丝钳或剥线钳剥削导线绝缘层的方法示意图

3.铜芯线直接连接

(1)同截面积导线的一字形直接连接

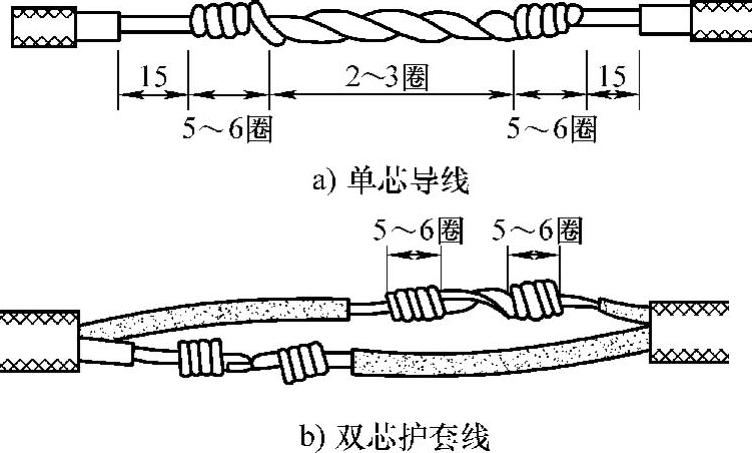

同截面积电线的一字形直接连接,如图3-9所示。连接时,先把两线端“×”形相交,互相绞合2~3圈,然后扳直两线端,将两线端分别在另一线上紧密地缠绕5~6圈。将多余的线头剪去,要使端部紧贴电线,并去掉切口毛刺。

(2)不同截面积电线的一字形直接连接

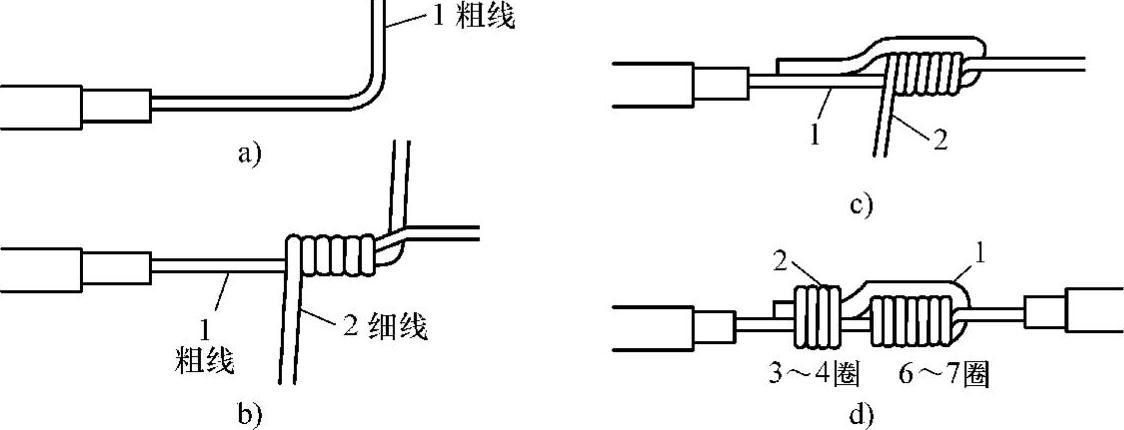

不同截面积电线的一字形直接连接如图3-10所示。连接时按图3-10a~d的顺序操作即可。


图3-9 导线同截面积的一字形连接示意图


图3-10 不同截面积电线的一字形连接示意图

(3)软线与单股电线的连接

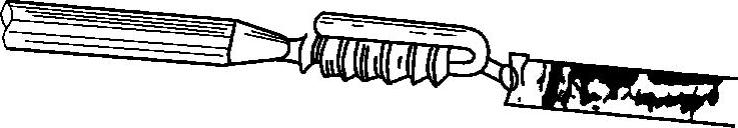

软线与单股导线的连接如图3-11所示。将软线的线芯在单股电线上缠绕7~8圈,再把单股电线的线芯向后弯曲压实。

(4)对于较大截面积(6mm2及以上)的单芯电线直线连接


图3-11 软线与单股电线的连接示意图

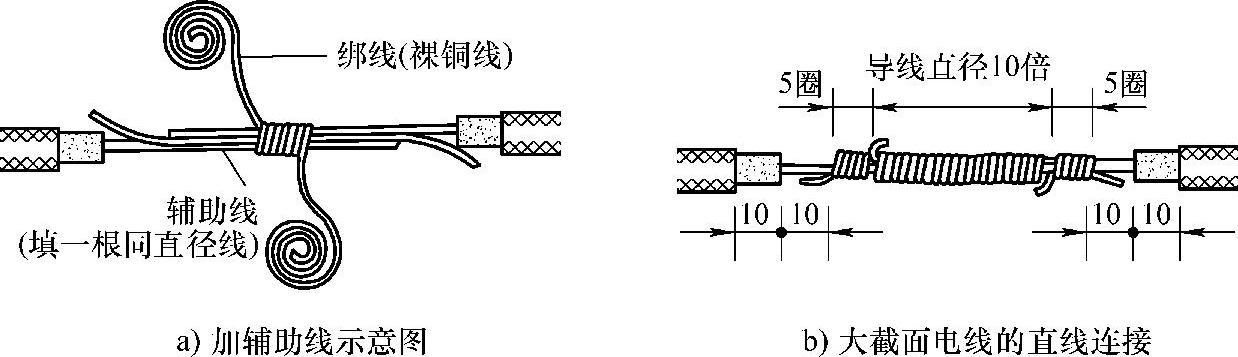

对于较大截面积(6mm2及以上)的单芯导线直线连接采用单芯直线缠绕,方法是将两线相互并合,加辅助线后,如图3-12a所示。用绑线在并合部位中间向两端缠卷(即公卷),长度为电线直径的10倍,然后将两线芯端头折回,在此向外再单卷五回与辅助线捻绞两回,如图3-12b所示。


图3-12 单芯电线缠绕绑绞连接示意图

(5)多芯铜线缠绕绑绞直线连接。

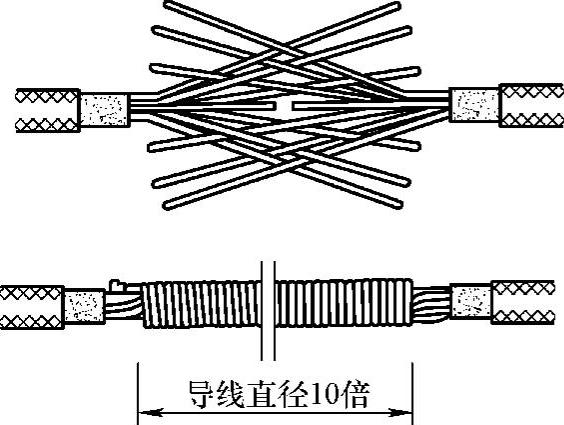

多芯铜线缠绕绑绞直线连接方法是先剥去电线两端绝缘层,然后把多芯线打开,把中心线切短,将导线逐根拉直,并用细砂纸清除氧化膜,再把两头多线芯顺序交叉插进去成为一体,加辅助线一根(1.5mm2的裸铜线)做绑线,在电线连接线中部,用绑线中间开始向两端分别缠卷,其长度为电线直径10倍,余线与其中一根连接线芯捻绞两回,余线剪断,如图3-13所示。

4.铜芯线分支连接

(1)单芯电线的分支连接


图3-13 多芯铜线缠绕绑绞直线连接示意图

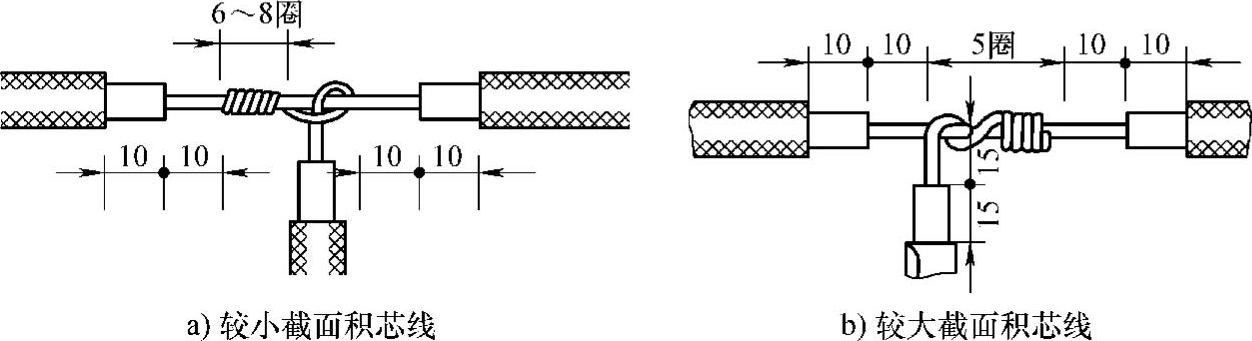

单芯电线的分支连接如图3-14所示。连接时,要把支线芯线线头与干线芯线十字相交,使支线芯线根部留出约3~5mm。较小截面积芯线按图3-14a所示方法先环绕成结状,再把支线线头抽紧扳直,紧密地并缠6~8圈,然后剪去多余芯线,去掉切口毛刺。较大截面积芯线绕成结状后不易平服,可在绞接处先用手将支线在干线上粗绕1~2圈,再用钢丝钳紧密绕5圈,如图3-14b所示,将余线割掉;或直接用钢丝钳密绕5圈,然后剪去多余芯线。


图3-14 单芯导线的分支连接绞接接法示意图

(2)多股电线与单股电线的分支连接

多股电线与单股电线的分支连接如图3-15所示。先在多股电线的一端,用螺钉旋具将多股电线分成两组,如图3-15a所示;然后将单股电线插入多股导线芯,但不要插到底,应距绝缘切口留有5mm的距离,便于包扎绝缘。如图3-15b所示;再后将单股电线按顺时针方向紧密缠绕10圈,绕后切断余线,镊平切口毛刺,如图3-15c所示。

(3)对于较大截面积(6mm2及以上)的单芯线分支连接。

对于较大截面积(6mm2及以上)的单芯线分支连接采用T型分线缠绕,其方法是将分支电线折成90°紧靠干线,其公卷长度为电线直径10倍,再缠绕5圈,如图3-16所示。


图3-15 多股电线与单股电线 的分支连接示意图


图3-16 较大截面积单芯电线缠绕 绑绞分支连接示意图

(4)对多芯铜线分支连接

对多芯铜线分支连接也可采用缠绕绑绞分支连接,其方法是将分线折成90°靠紧干线,在绑线端部相应长度处弯成半圆形,将绑线短端弯成与半圆形成90°,与分接线靠紧,用长端缠卷,长度达到导线结合处直径5倍时,将绑线两端部捻绞2回,剪掉余线,如图3-17所示。

5.绝缘层的恢复

(1)直线连接后的绝缘包扎

在距绝缘切口两倍带宽处起,先用自粘性橡胶带包缠至另一端,以密封防水,如图3-18a所示;包缠绝缘带时,绝缘带应与电线成45°~55°的倾斜角度,每圈应重叠1/2带宽缠绕,如图3-18b所示;再用黑胶带从自粘胶带的尾部,按另一斜叠方向包缠一层,也是要每圈重叠1/2的带宽;若电线两端高度不同,最外一层绝缘带应由下向上包缠。


图3-17 多芯铜线缠绕绑绞分支连接示意图


图3-18 直线连接后的绝缘包扎示意图


图3-19 电线分支连接后的绝缘包扎示意图

(2)电线分支连接后的绝缘包扎

在主线距绝缘切口两倍带宽处开始起头,先用自粘性橡胶带绕包,以便于密封防止进水,如图3-19a所示;包扎到分支线处时,用一只手指顶住左边接头的直角处,使胶带贴紧弯角处的导线,并使胶带尽量向右倾斜缠绕,如图3-19b所示;当缠绕右侧时,用手顶住右边接头直角处,胶带向左缠与下边的胶带成“×”状,然后向右开始在支线上缠绕。方法类同直线应重叠1/2带宽,如图3-19c所示;在支线上包缠好绝缘,回到主干线接头处,贴紧接头直角处再向导线右侧包扎绝缘,如图3-19d、e所示;包至主线的另一端后,再按上述的方法包缠黑胶带即可,如图3-19f所示。
