正确选择绝缘电线，保障安全用电

2023-08-18 理论教育版权反馈

【摘要】：正确地选择绝缘电线的导体截面积，是保证安全用电的最重要措施之一。绝缘电线的安全载流量，主要取决于导体的材料和截面积，导体材料确定之后，截面积就是第一位应考虑的问题。绝缘电线中导体的电导率越高、截面积越大，其安全载流量就越大，还与绝缘电线的绝缘材质、敷设方式、环境温度等有关。在室内配线中，电线颜色的选择容易被忽视。

1.电线截面积的选择

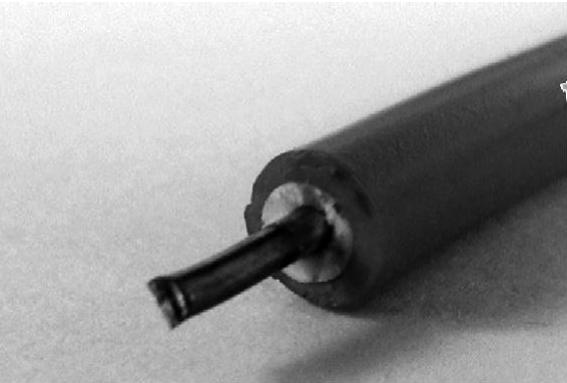

如图3-4所示为某电线截面。正确地选择绝缘电线的导体截面积，是保证安全用电的最重要措施之一。

绝缘电线的安全载流量，主要取决于导体的材料和截面积，导体材料确定之后，截面积就是第一位应考虑的问题。绝缘电线中导体的电导率越高、截面积越大，其安全载流量就越大，还与绝缘电线的绝缘材质、敷设方式、环境温度等有关。

图3-4 电线截面

与绝缘电线中导体截面积对应的导体直径如表3-1所示，室内布线绝缘电线导体截面积的选择如表3-2所示。

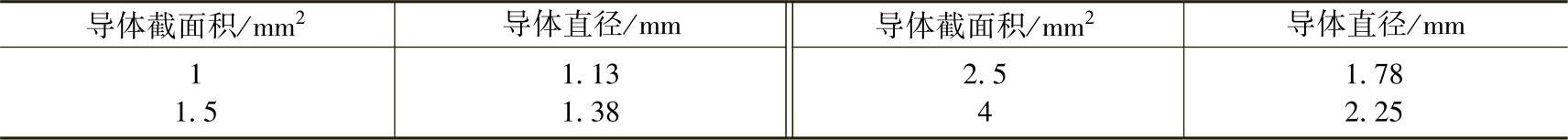

表3-1 与绝缘电线中导体截面积对应的导体直径

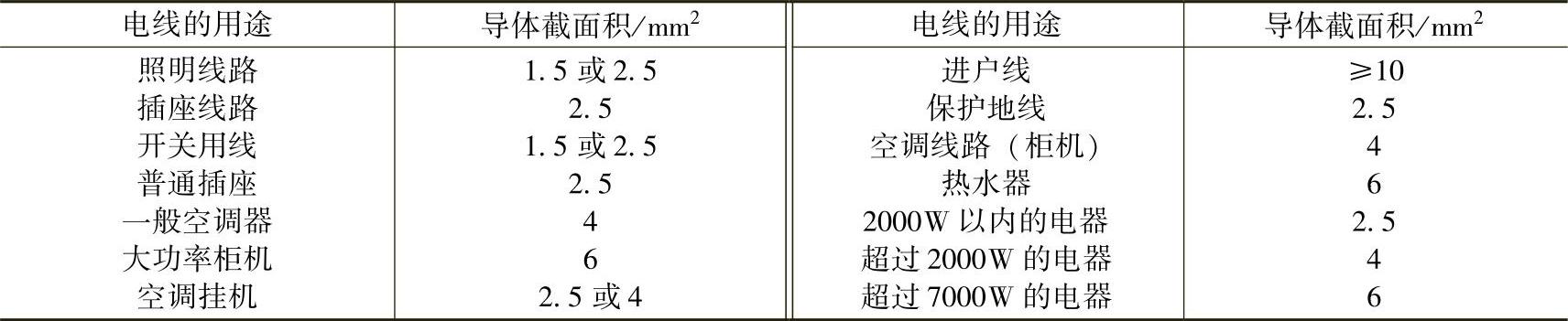

表3-2 室内布线导体截面积的选择

2.电线颜色的选择

如图3-5所示，导线有不同的颜色的外皮。在室内配线中，电线颜色的选择容易被忽视。有人把不符合颜色规定的用剩的电线用在室内配线中，例如用原作为相线的红色电线用作接地线等，这是不允许的。

图3-5 电线的颜色

规定电线颜色的目的，除了在安装施工时便于识别外，还为今后维护时提供方便，减少误判而引起的事故。

有关国家标准已明确规定：相线（L）为黄、绿、红三色；中性线（N）为淡黄色；保护线（PE）为绿/黄双色。

如果室内配线为三相供电，那么开关箱引出的相线必须与进线同色。

三相插座的三根相线用同一种颜色线，这也是不允许的。在三相供电系统中，单相插座的相线同样应与电源进线颜色相同。固定式三相设备的电源线，其色标要求和电源线一致。

如果室内配线是单相供电，为便于判断故障，建议住户开关箱的分路出线采用不同相色的电线，即用黄、绿、红三种颜色的相线，当某灯发生相线故障时，根据导线颜色就知道是哪一分路的故障。
