1.某住宅楼电气照明配电系统图

识读电气照明配电系统图必须掌握表2-4、表2-5的文字符号。

图2-4所示的电气照明配电系统图的识读如下：

1）进户线采用三相四线供电方式，型号规格为BLV-0.5-4×16-SC25-WC，穿直径为25mm的钢管（SC25）沿墙暗敷（WC）。采用断路器QF01，作为总开关。

2）电源系统的接地形式，采用TN-C-S系统，在电源引入总配电箱AL1时，PEN线重复接地，然后将N线与PE线分开接入总配电箱，配电箱外壳、穿线钢管、插座接地线均与PE线相连接。

3）总断路器下端分出6路支线，由断路器QF1～QF6控制。QF1～QF3控制六～一层用户照明，QF4控制楼梯间照明，QF5、QF6为备用。为使三相负荷平衡，控制第五、六层的QF1与控制楼梯间照明的QF4接L1相；控制第三、四层的QF2与备用的QF5接L2相；控制第一、二层的QF3与备用QF6接L3相。

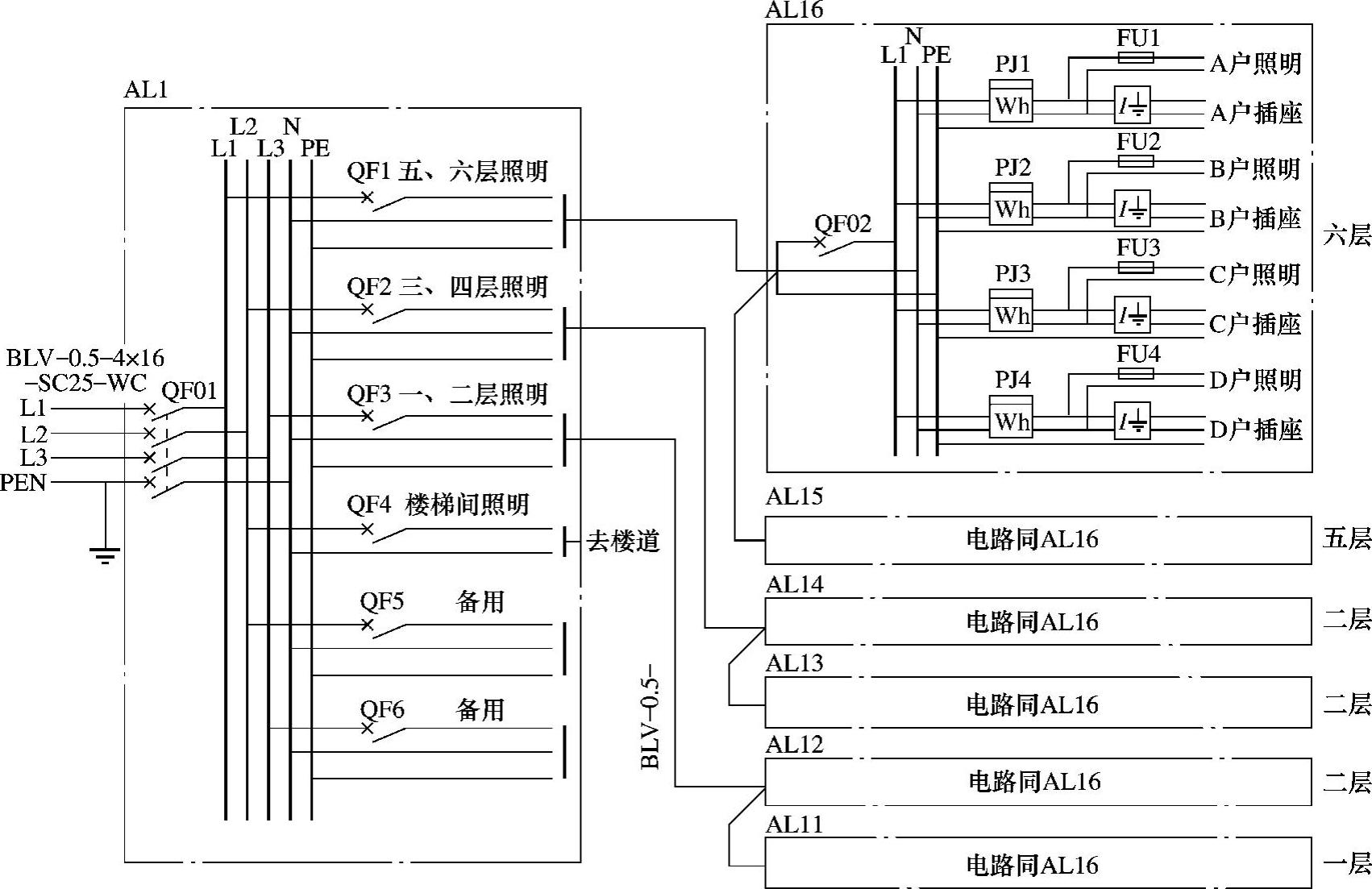

图2-4 某住宅楼电气照明配电系统图

4）AL11～AL16为分层用户配电箱，由断路器QF02控制，下设计量电能表，照明、插座分路控制，照明由熔断器保护，插座由剩余电流断路器（曾称为漏电断路器）保护。AL11～AL16结构相同，故图上只画出AL16。

2.常见电气照明配电系统图

图2-5所示的常见电气照明配电系统图的识读如下：

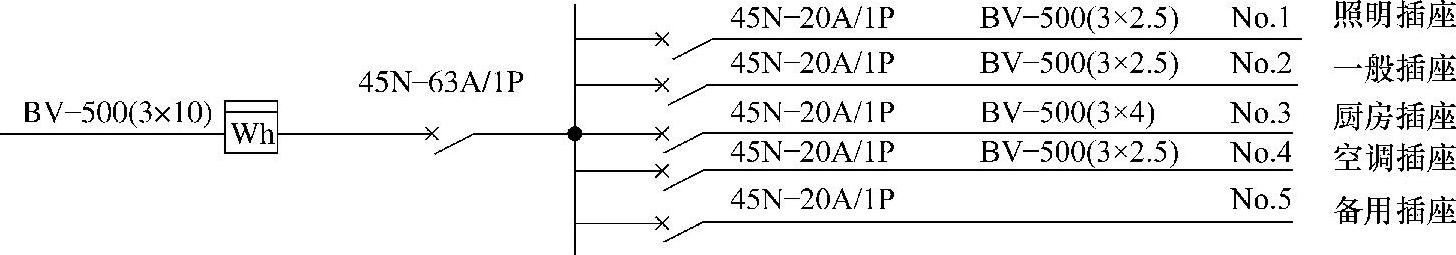

图2-5 常见电气照明配电系统图

1）进户线标注是BV-500（3×10），其中BV的意思是铜芯聚氯乙烯绝缘电线；500表示此电线的承载电压为500V以内；3×10表示三根截面积为10mm²的电线，这三根电线中一根是相线（相线为红色），一根是中性线（中性线多为蓝色），一根是接地线（黄绿双色）。正常情况下，家庭使用的电源线，中性线电位为零，相线与中性线之间的电压为220V。中性线一般都与大地直接连接，则中性线与大地的电位是相等的。

2）Wh是电能表；45N为断路器的型号；20A（或25A）是此断路器的承载电流在20A（或25A）以内；1P是单极（2P就是双极）。45N-63A/1P即为45N型，承载电流为63A的单极断路器。

3）在配电系统图中可见进户线被分为五个回路，配电箱内装有四个45N-20A/1P断路器和一个45N-25A/1P断路器。同样，3×2.5就是3根截面积为2.5mm²的电线，2.5就是2.5mm²，4就是4mm²，因为空调的耗电能高，所以空调回路单独采用截面积为4mm²的电线。No.1～No.5分别代表五个回路编号。五个回路分别是照明插座、一般插座、厨房插座、空调插座和备用插座，每一线路都是完整的并联回路。

3.户内配电箱电气系统图

图2-6所示的户内配电箱电气系统图的识读如下：

图2-6 户内配电箱电气系统图

户内配电箱的尺寸是：30mm（宽）×240mm（高）×120mm（厚）。配电箱有8条输出回路，配电箱内装有6台TSM1-32-20A剩余电流断路器（额定电流为20A，额定剩余电流为30mA）和两台断路器，其中一台额定电流为10A，另一台额定电流为16A。

8条输出回路分别是照明、浴霸、普通插座、卫生间插座、厨房插座和空调插座电源。每条输出回路有3根导线，一根是相线L、一根是中性线N、另一根是保护线PE。导线规格标明在图上，如BV-3×2.5-SC15-WC.CC的含义是3根塑料绝缘铜导线，截面积为2.5mm²，穿直径15mm的钢管，暗敷设在墙内和地面内。
