电气图一般由电路、技术说明和标题栏三部分组成。

1.电路

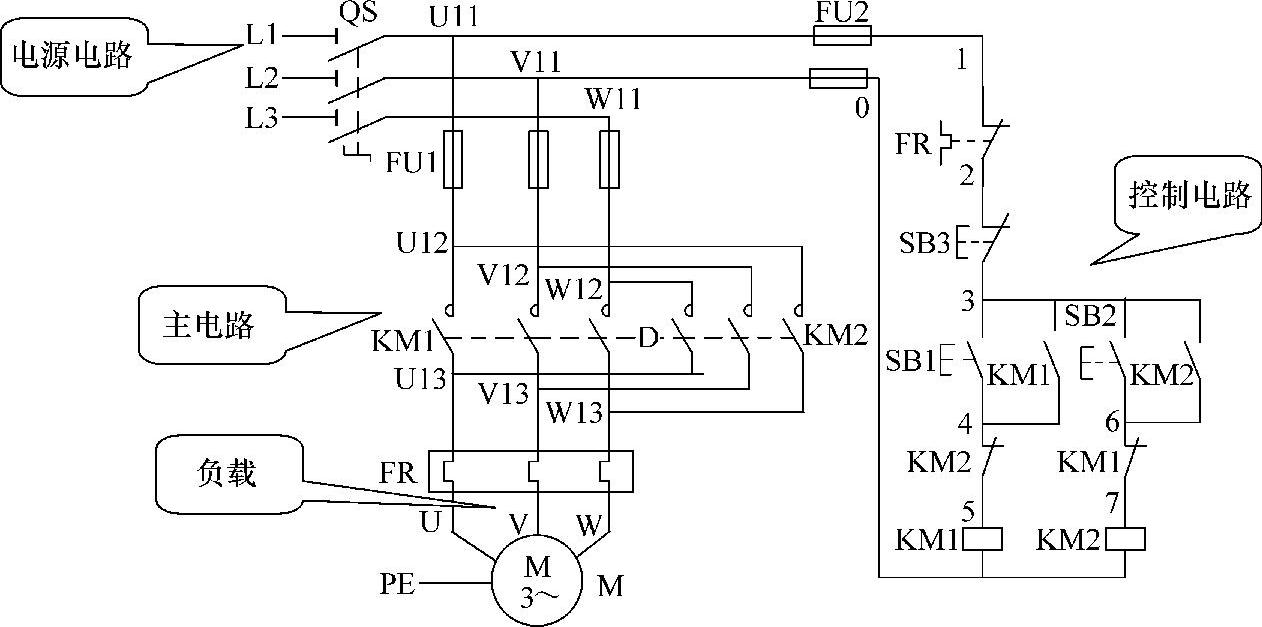

图2-1所示是电动机正反转控制电路。图中的电路是电气图的主体，按功能又分为主电路和控制电路两部分。

图2-1 电动机正反转控制电路

主电路又称一次回路，是电源向负载输送电能的电路，包括电源设备（发电机、变压器、供电线路等）、控制开关、熔断器和负载等。主电路在电气图中用粗实线表示，位于控制电路的左侧或上部。

控制电路又称二次回路，是对主电路进行控制、保护、监测、显示的电路，一般包括继电器、仪表、指示灯等。控制电路用细实线表示，位于主电路的右侧或者下部。

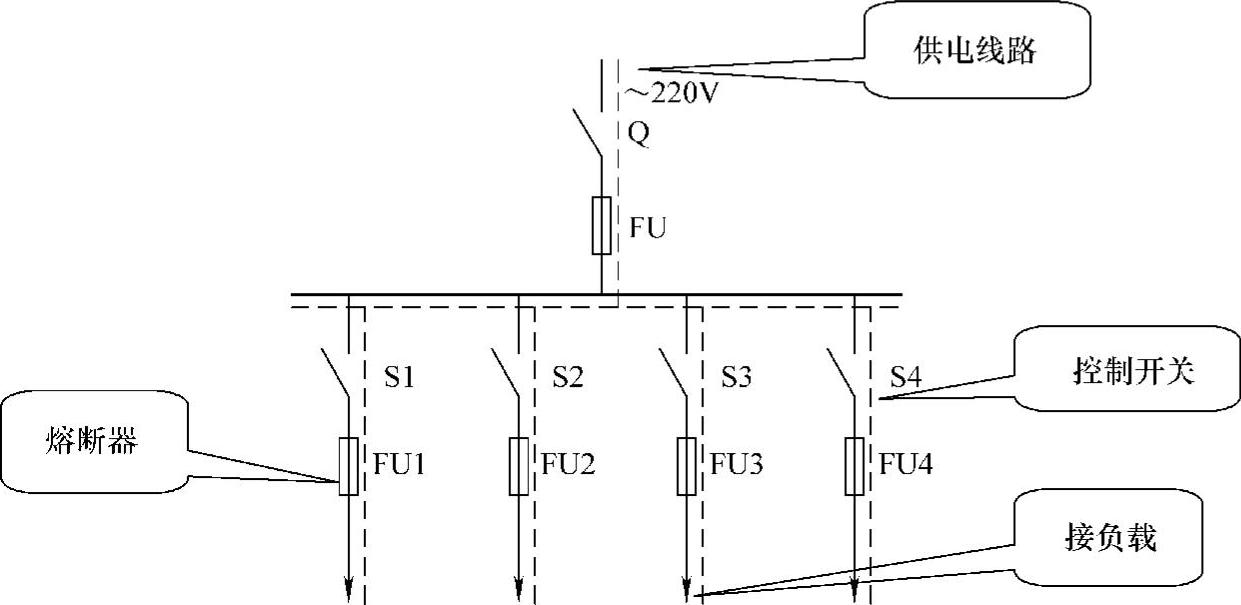

图2-2所示是某车间照明原理电路，该电路表示照明电路由220V单相交流电供电，经开关Q和熔断器FU控制保护后分成4个支路为照明供电，每个支路有各自的开关和熔断器控制保护。

图2-2 某车间照明原理电路

2.技术说明

电气图中的文字说明和元件明细表等，总称为技术说明。文字说明是为了注明电路的某些要点及安装要求等，通常写在电路图的右上方，若说明较多，也可附页说明。元件明细表用来列出电路中元件的名称、符号、规格和数量等。元件明细表以表格形式写在标题栏的上方，其中的序号自下而上编排。图2-2的技术说明如下：

1）照明供电电源由220V单相架空线引至车间，再穿电线管明敷进户。

2）照明配电箱外壳应采取保护接地。

图2-2中的所需材料、元件如表2-1所示。

表2-1 某车间照明电路图中的所需材料、元件

3.标题栏

标题栏画在电气图的右下角，它的项目有“设计单位名称”、“工程名称”、“图纸名称”、“设计人”、“制图人”、“审核人”、“审批人”等，均应填写。

标题栏是电气图的重要技术档案，栏目中的签名者要对图中的技术内容各负其责。

图2-3是图2-1的标题栏。

图2-3 某车间照明电路图的标题栏
