音频连接线，简称音频线，是用来传输声音的线。它由音频线缆和连接头两部分组成，其中音频线缆一般为双芯屏蔽电缆，连接头常见的有RCA接口（俗称莲花头接口）和3.5mm插头，如图1-12所示。

在音频线中有两种专用线，一种称话筒线，另一种称音箱线。

1.话筒线

传声器线又称为话筒线，俗称麦克风线，是一种两芯的同轴线，用于连接功放与传声器（曾称为话筒）。因为传声器的工作电压极微弱，所以在线材屏蔽上显得格外重要。但由于无线传声器的兴起，此种线的发展越来越窄。传声器线的实物如图1-13所示。

2.音箱线

音箱线，俗称喇叭线。它是连接控制扩音机或功放到音箱的连接线，鉴于推动功率大，故而线径很粗。为了保证高音频通过和减小电阻衰减，大多是镀银、镀金的铜线或铜银合金线。人们在科学实验的过程中发现，导线的铜质对音频信号的传输质量有影响，铜导线的质地越纯，传输的效果就越好，所以音箱线多采用基本不含氧化物（杂质）的铜线。音箱线实物如图1-14所示。

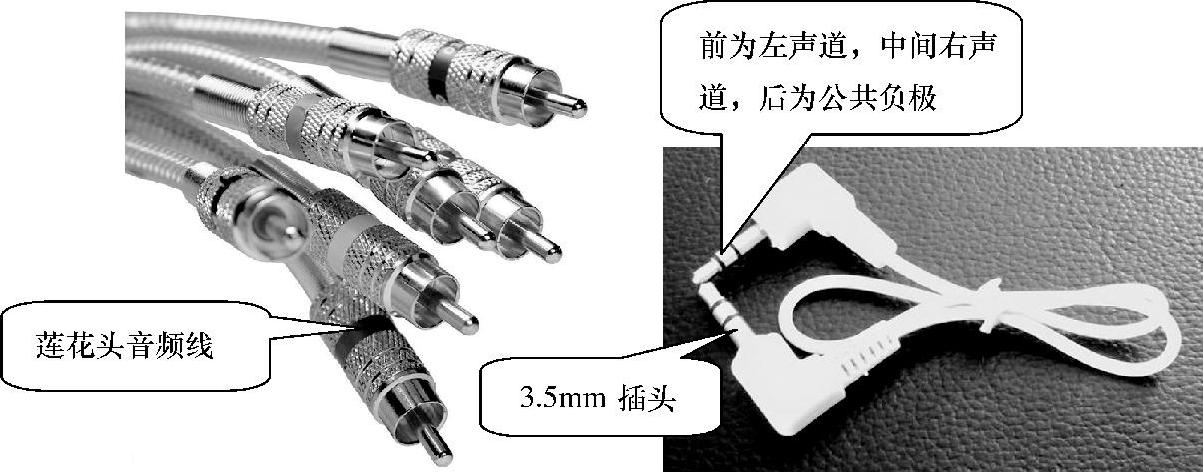

图1-12 音频线

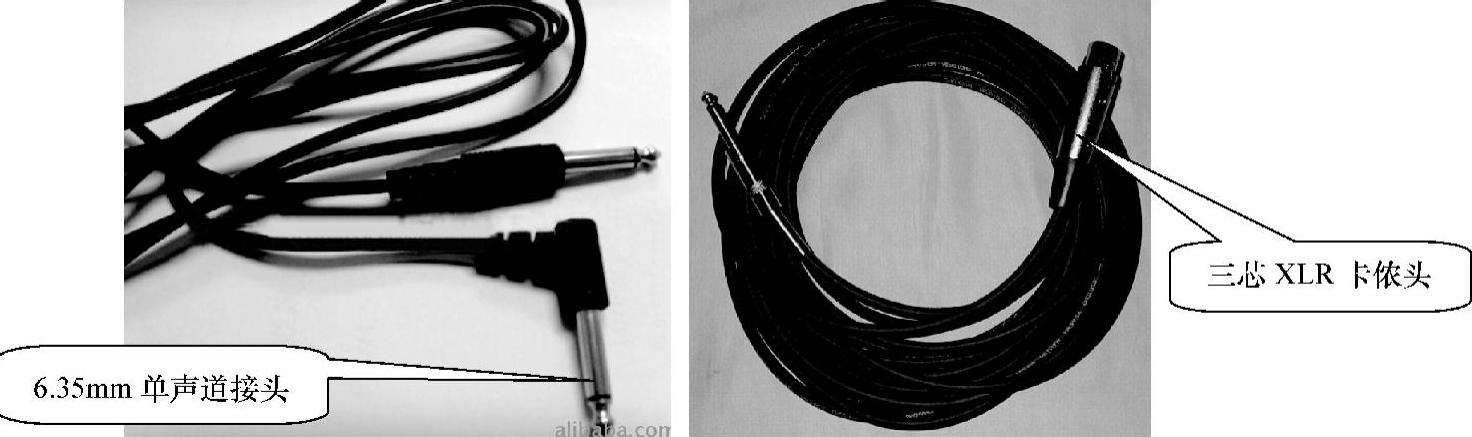

图1-13 传声器（话筒）线

图1-14 音箱线

音箱线在安装时不能过长，一般约为2～3m。另外，音箱线一般是多股线，有50芯～500芯多种规格，主音箱—般选用200芯以上的音箱线；环绕音箱用50～100芯的音箱线；音响线布线时，应用PVC线管进行埋设，但不能与强电同管。

3.音频线的连接

音频线的连接还分平衡接法和不平衡接法两种。所谓平衡接法就是用两条信号线传送一对平衡的信号的连接方法，由于两条信号线受的干扰大小相同、相位相反，最后将使干扰被抵消。由于音频的频率范围较低，在长距离的传输情况下，容易受到干扰，因此平衡接法作为一种抗干扰的连接方法，在专业设备的音频连接中最为常见。在家用电器的连接线中也有用两芯屏蔽线作为音频连接线的，但是它传输的是左右声道，是两个信号，不属于平衡接法。

而不平衡接法就是仅用一条信号线传送信号的连接方法，由于这种接法容易受到干扰，所以只在一般家用电器上或一些要求较低的情况下使用。具体的接法以XLR接头（见图1-15）为例：如果采用平衡接法，则将1脚接屏蔽，2脚接头端（又称热端），3脚接另一端（又称冷端）；如果采用不平衡接法：则将1脚和3脚相连接屏蔽，2脚接头端（信号端）。

图1-15 各种音频接头

选择什么接法一般根据设备对接口的具体要求而定，能使用平衡接法的尽量使用平衡接法，进行连接时务必先看清面板上的说明，最好先阅读使用说明书上的有关说明和要求。在一些场合还可能遇到一端的设备接口是平衡接口，另一端的设备是不平衡接口的情况，在要求不很严格的情况，只需在平衡接口使用平衡接法，不平衡接口使用不平衡接法，注意各脚对应就可以了。在要求严格的情况下，就必须使用转换电路将平衡转为不平衡，或将不平衡转为平衡。
