如图1-9所示为双绞线的结构。

目前，双绞线可分为非屏蔽双绞线（UTP，也称无屏蔽双绞线）和屏蔽双绞线（STP）。

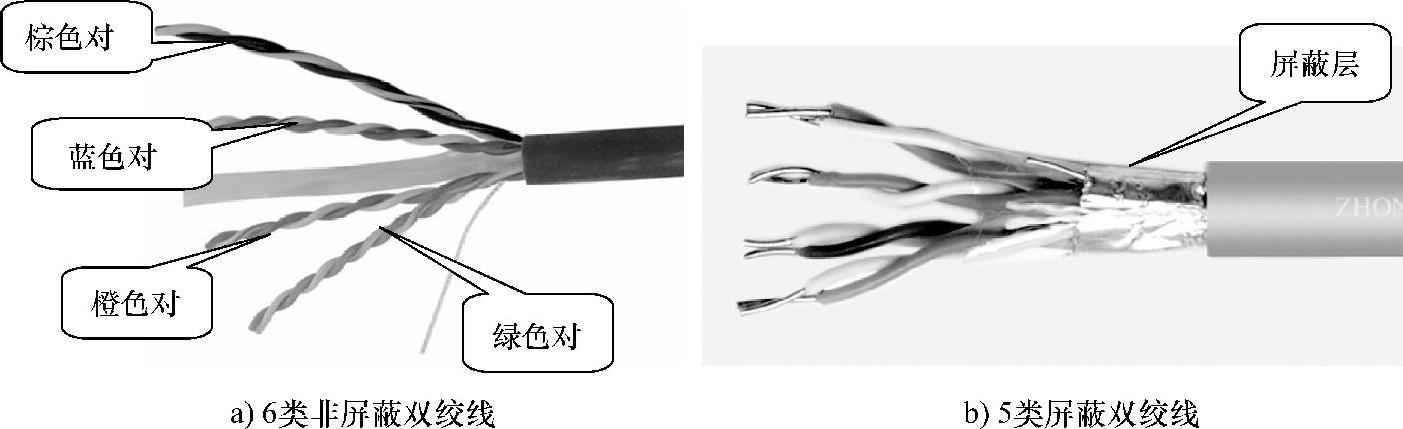

图1-9 双绞线的结构

1.非屏蔽双绞线（UTP）

UTP是目前通信系统和综合布线系统中使用较多的一种传输介质。UTP可以用于语音、低速数据、高速数据、音频和呼叫系统，以及楼宇自动控制系统，常用的UTP型号一般为22AWG或24AWG，但24AWG是最常用的尺寸。AWG是美国线缆规格标准，24表示线芯是24号的（线芯有22、24、26三种规格，数字越大，导线的直径越小）。UTP的特征阻抗为100Ω。

UTP的线对外没有屏蔽层，电缆的直径小，较具灵活性，容易安装。但是它的抗外界电磁干扰的性能较差，在传输信息时易向外辐射，安全性较差，在一些重要部门的工程中不宜采用。

2.屏蔽双绞线（STP）

屏蔽是保证电磁兼容性的一种有效的方法。实现屏蔽的一般方法是在连接硬件外层包上金属屏蔽层，以滤除不必要的电磁波。STP就是在普通双绞线的基础上增加了金属屏蔽层，从而对电磁干扰有较强的抑制能力。在STP的护套下面，贯穿整个电缆长度有一根漏电线，该漏电线与双绞线屏蔽层相连。所谓电磁兼容性（EMC），它一方面要求设备或网络系统具有一定的抑制电磁干扰的能力，能够在比较恶劣的电磁环境中正常工作，另一方面要求设备或网络系统不能辐射过量的电磁波干扰周围其他设备及网络的正常工作。

STP可分为铝箔屏蔽双绞线（FTP），铝箔、铜网双层屏蔽双绞线（SFTP），独立屏蔽双绞线（SSTP）等。

FTP是在4对双绞线的外面加一层或两层铝箔，利用金属对电磁波的反射、吸收和趋肤效应原理有效地防止外部电磁干扰进入双绞线，同时也阻止内部信号辐射出去干扰其他设备的工作。

SFTP在铝箔外又增加了一层加铜编织网，其抗干扰能力要高于FTP。

SSTP的每一对线都有一个铝箔屏蔽层，4对线合在一起还有一个公共的金属编织屏蔽层，可以达到非常优异的屏蔽效果。7类双绞线就采用了这种结构。

目前常用的各种缆线和配线设备的抗干扰能力参考值如下：

1）UTP（无屏蔽层）：40dB。

2）FFP（纵包铝箔）：85dB。

3）SFTP（纵包铝箔，加铜编织网）：90dB。

4）SSTP（每对芯线和电缆线包铝箔、加铜编织网）：98dB。
