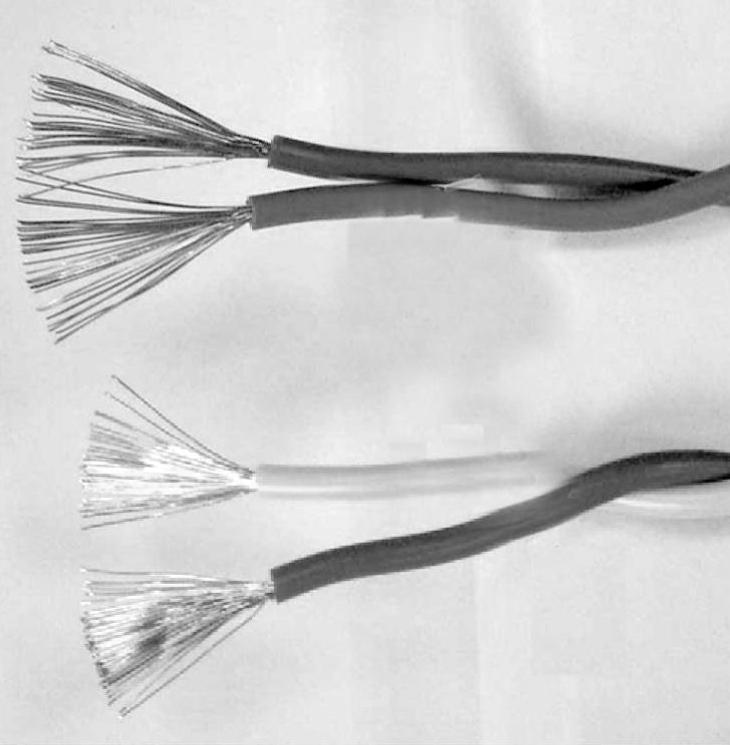

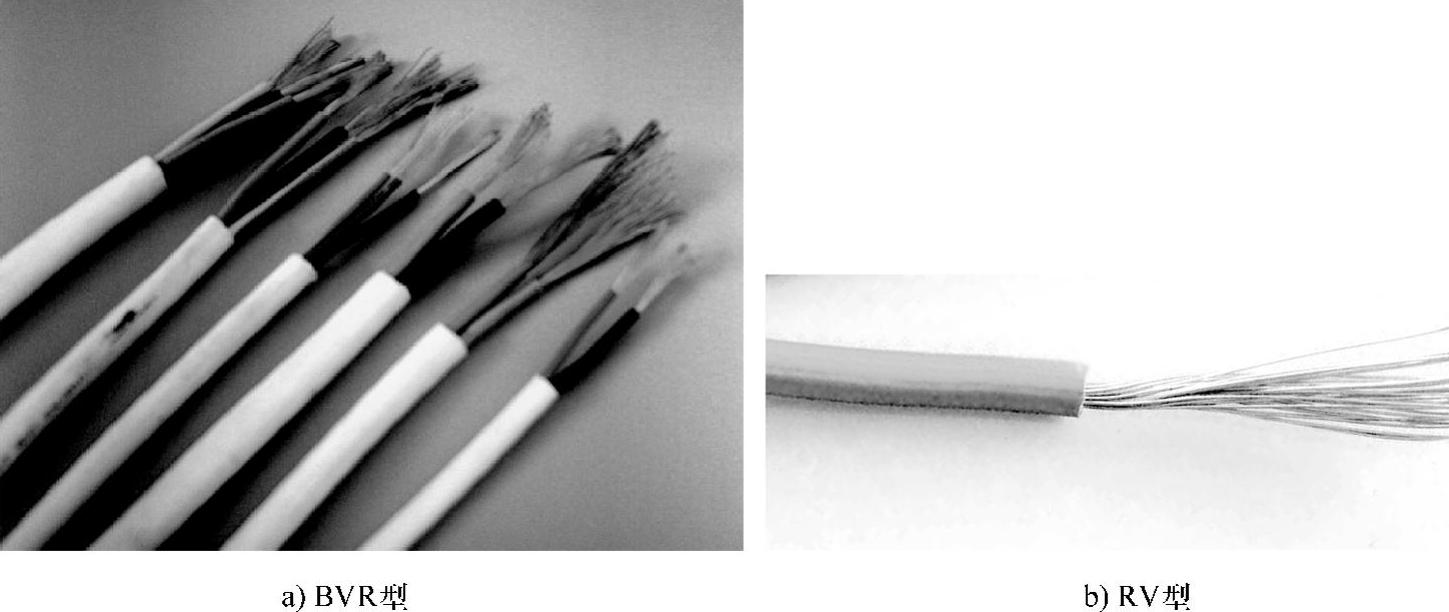

室内照明布线常用的绝缘电线按材料不同，分为铜芯线与铝芯线；按绝缘材料不同，分为聚氯乙烯绝缘线与橡皮绝缘线；按芯线股数的多少，分为单股线与多股线；按芯线的软硬，分为软芯线与硬芯线。

1.BV型铜芯聚氯乙烯绝缘电线（硬）

BV型铜芯聚氯乙烯绝缘电线（硬）如图1-1所示，它的常用规格有1.5mm²、2.5mm²、4mm²、6mm²、10mm²，主要用于家庭照明暗线布线，有不同的颜色，如图1-1所示。

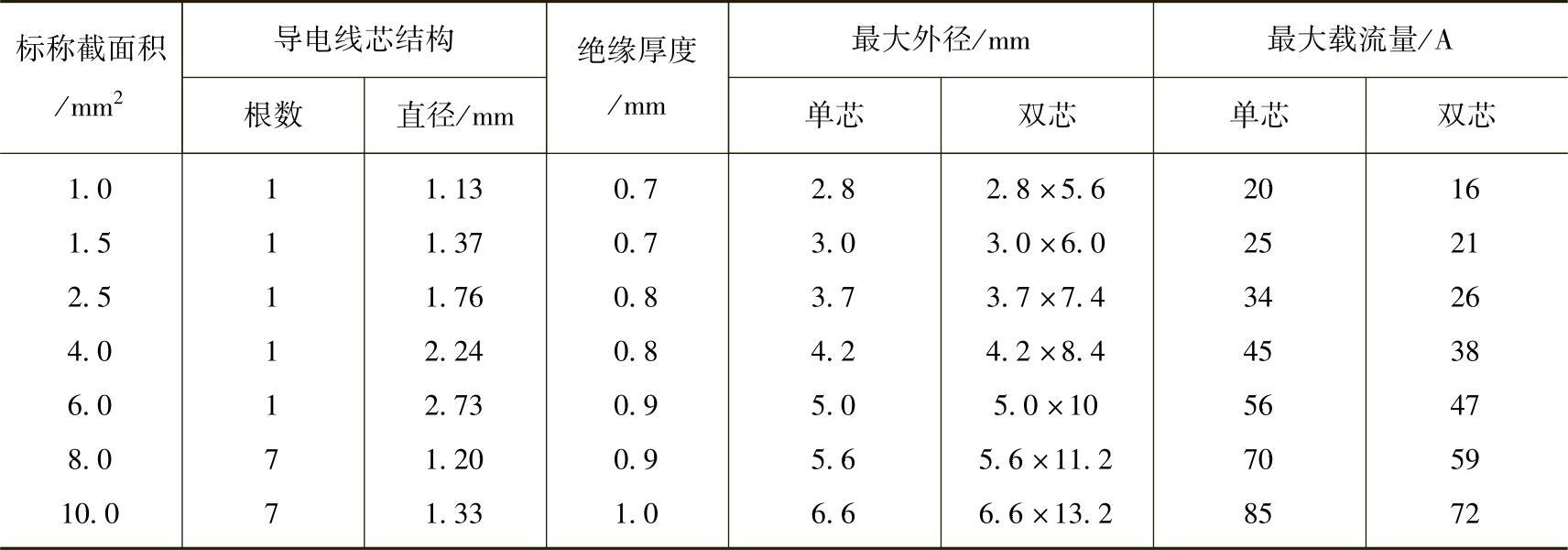

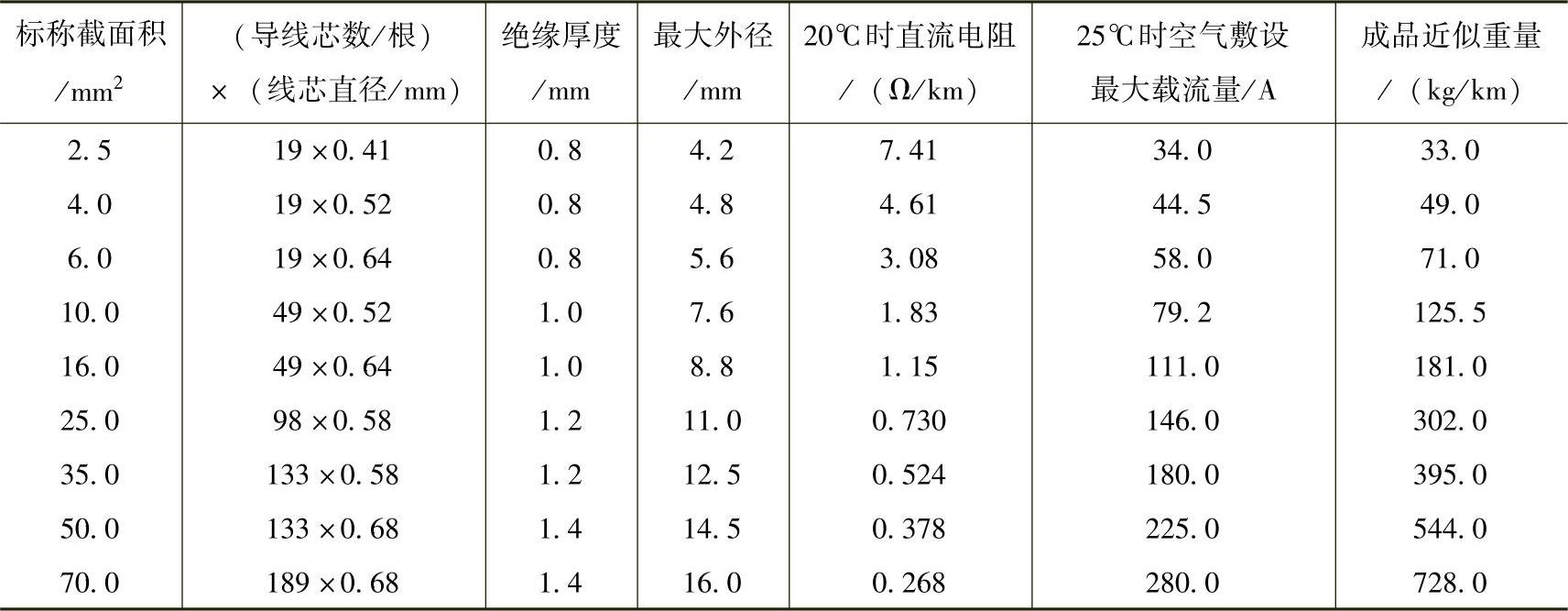

BV型铜芯聚氯乙烯绝缘电线的技术数据如表1-1所示。

2.BVV型铜芯聚氯乙烯绝缘聚氯乙烯护套圆形线（硬）

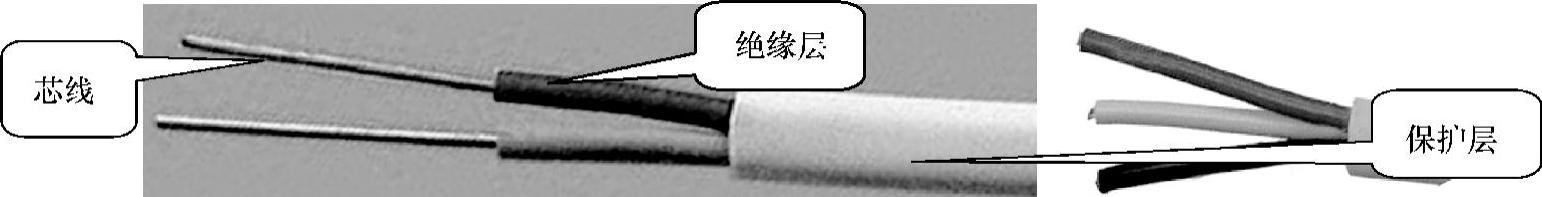

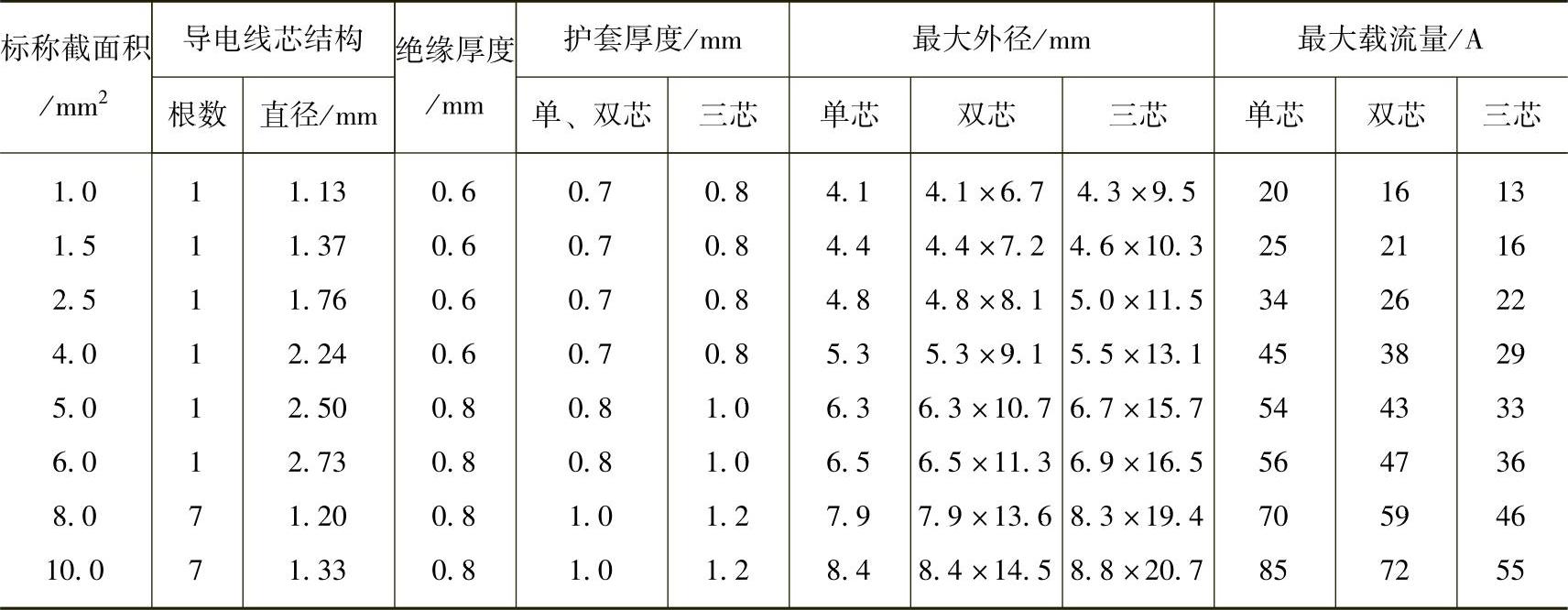

在绝缘层外再加塑料或橡皮保护层或加金属保护层的电线叫护套线。护套线由芯线、绝缘层加保护层构成，护套线分为双芯和三芯两种，如图1-2所示。
