AutoCAD2012卫生间放大图

2023-08-18 理论教育 版权反馈
【摘要】：卫生间1放大图。实讲实训多媒体演示请参见配套光盘中的\\动画演示\第12章\卫生间放大图.avi。复制卫生间2图样，并调整内部设备。利用“直线”命令，绘制辅助设施，结果如图12-32所示。利用“直线”命令、“圆”命令和“多行文字”命令，标注轴线编号和文字说明，完成卫生间3放大图的绘制。图12-41 卫生间4放大图图12-42 卫生间5放大图

978-7-111-34757-6-Chapter12-45.jpg卫生间1放大图。

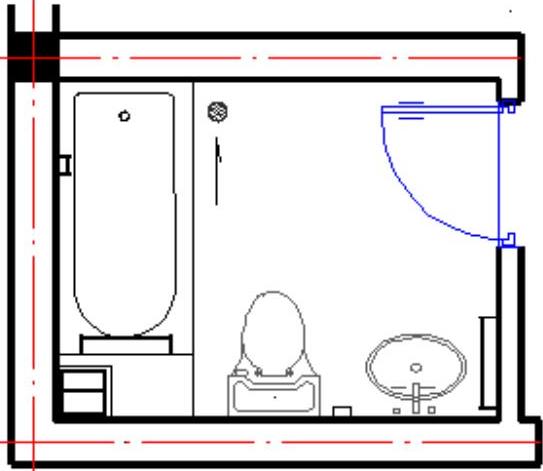

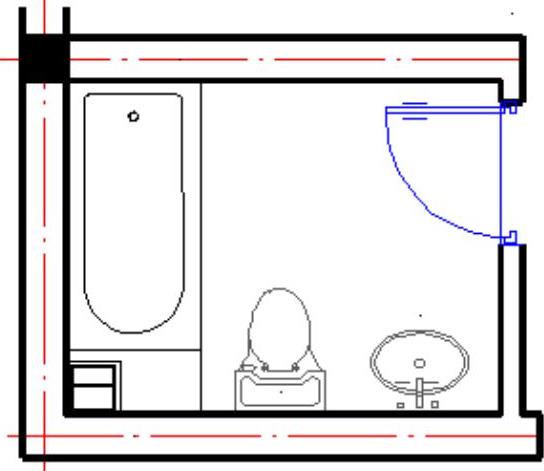

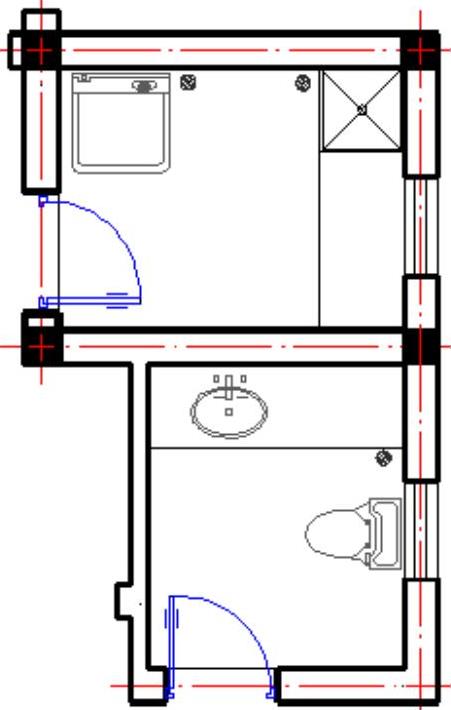

978-7-111-34757-6-Chapter12-46.jpg复制卫生间1图样，并调整内部浴缸、洗脸盆、坐便器等设备，使它们的位置、形状和设计意图与规范要求相符，结果如图12-24所示。

实讲实训多媒体演示

请参见配套光盘中的\\动画演示\第12章\卫生间放大图.avi。

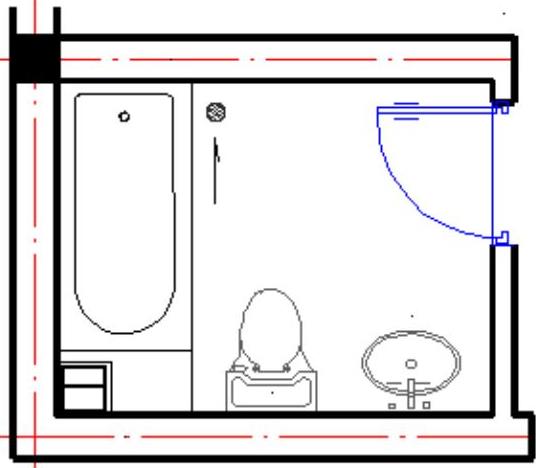

978-7-111-34757-6-Chapter12-47.jpg绘制地漏。利用“圆”命令和“图案填充”命令，绘制地漏，然后利用“直线”命令，绘制排水方向，结果如图12-25所示。

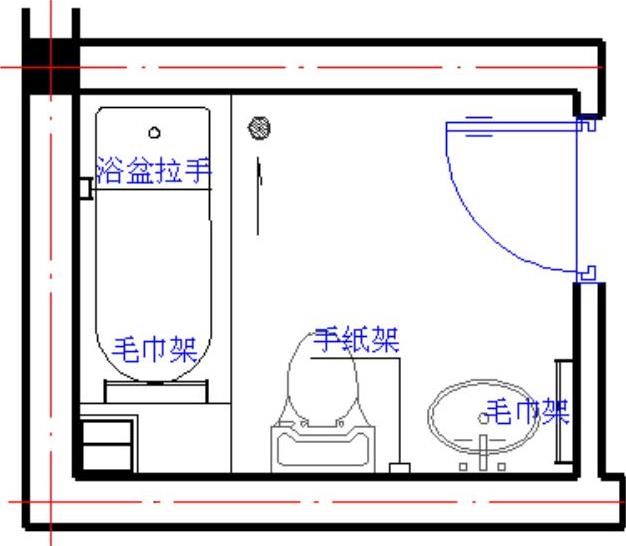

978-7-111-34757-6-Chapter12-48.jpg绘制辅助设施。利用“直线”命令，绘制毛巾架、手纸架等辅助设施，结果如图12-26所示。

978-7-111-34757-6-Chapter12-49.jpg文字说明。利用“直线”命令和“多行文字”命令，进行文字说明，结果如图12-27所示。

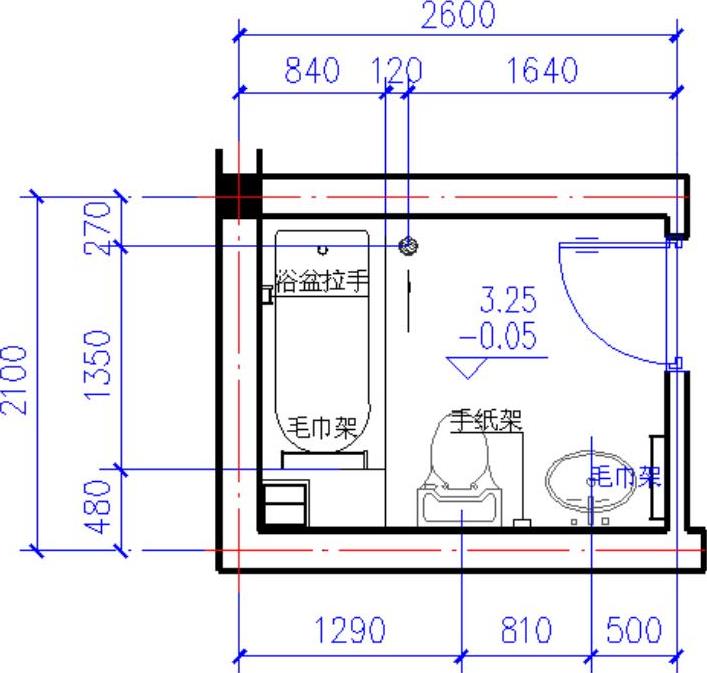

978-7-111-34757-6-Chapter12-50.jpg尺寸标注。利用“直线”命令和“多行文字”命令，标注标高，利用“线性标注”命令，标注卫生间1尺寸，结果如图12-28所示。

978-7-111-34757-6-Chapter12-51.jpg标注轴线编号和文字说明。利用“直线”命令、“圆”命令和“多行文字”命令，标注轴线编号和文字说明，完成卫生间1放大图的绘制，结果如图12-29所示。


图12-24 复制卫生间1图样


图12-25 绘制地漏


图12-26 绘制辅助设施


图12-27 文字说明


图12-28 尺寸标注

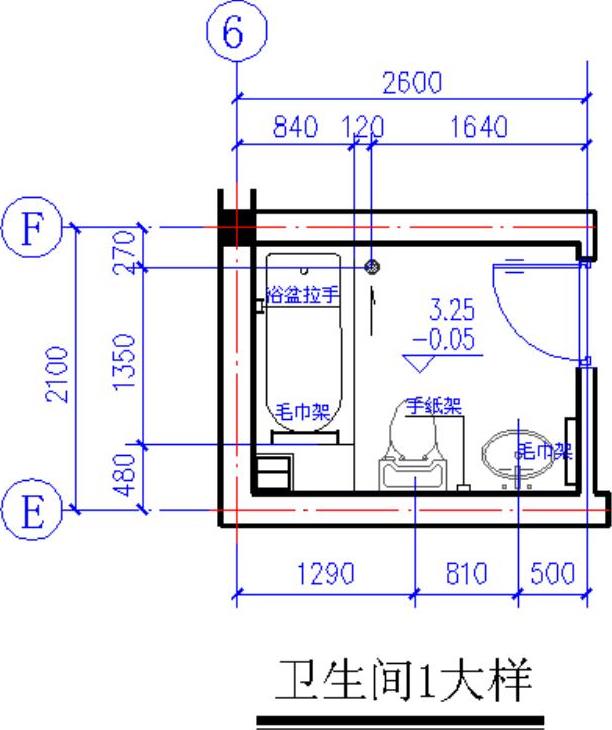

图12-29 卫生间1放大图

978-7-111-34757-6-Chapter12-58.jpg卫生间2放大图。

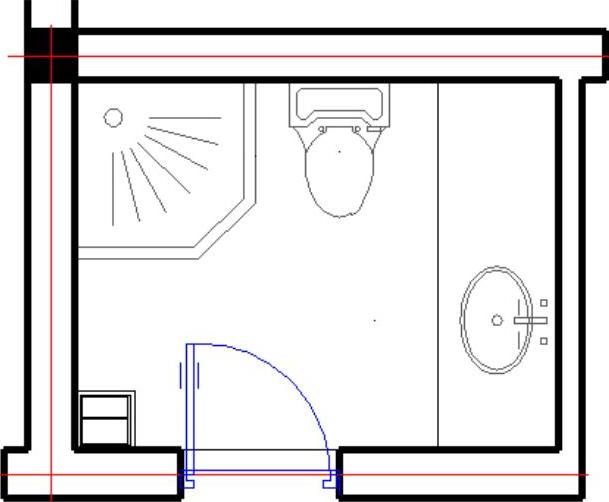

978-7-111-34757-6-Chapter12-59.jpg复制卫生间2图样，并调整内部设备。结果如图12-30所示。

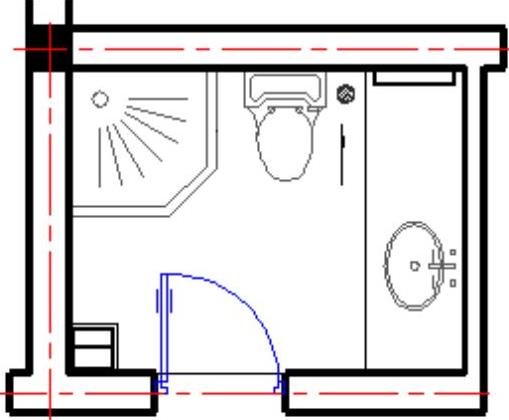

978-7-111-34757-6-Chapter12-60.jpg绘制地漏。利用“圆”命令、“图案填充”命令和“直线”命令，绘制地漏和排水方向，结果如图12-31所示。

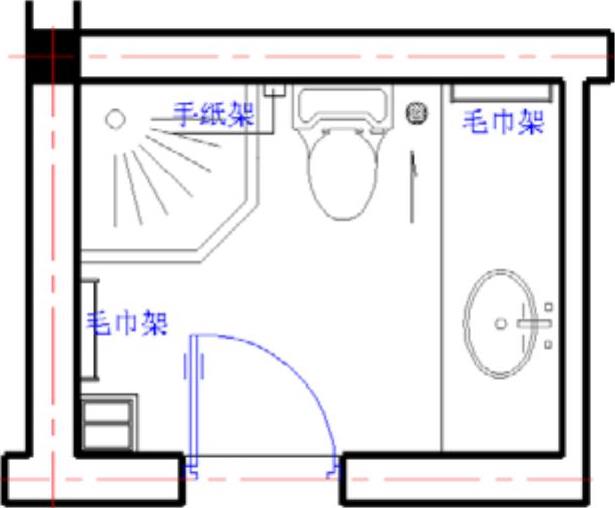

978-7-111-34757-6-Chapter12-61.jpg绘制辅助设施。利用“直线”命令，绘制辅助设施，结果如图12-32所示。

978-7-111-34757-6-Chapter12-62.jpg文字说明。利用“直线”命令和“多行文字”命令，进行文字说明，结果如图12-33所示。


图12-30 复制卫生间2图样


图12-31 绘制地漏


图12-32 绘制辅助设施


图12-33 文字说明

978-7-111-34757-6-Chapter12-67.jpg尺寸标注。利用“直线”命令和“多行文字”命令，标注标高，利用“线性标注”命令，标注卫生间2尺寸，结果如图12-34所示。

978-7-111-34757-6-Chapter12-68.jpg标注轴线编号和文字说明。利用“直线”命令、“圆”命令和“多行文字”命令，标注轴线编号和文字说明，完成卫生间2放大图的绘制，结果如图12-35所示。


图12-34 尺寸标注

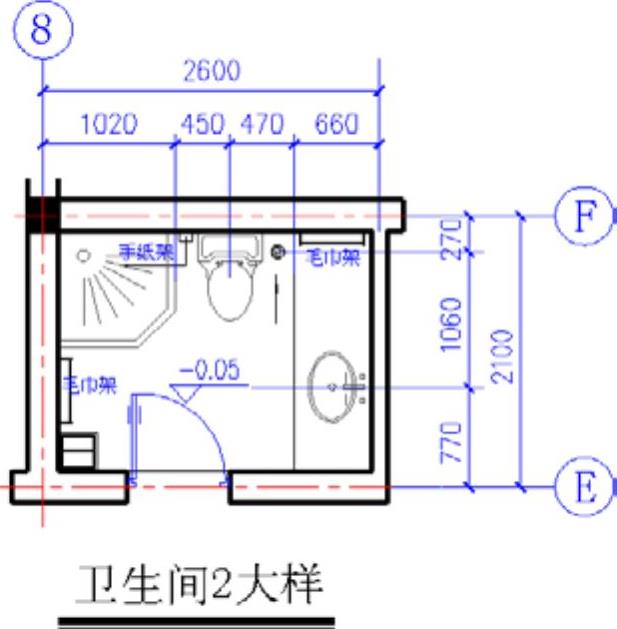

图12-35 卫生间2放大图

978-7-111-34757-6-Chapter12-71.jpg卫生间3放大图。

978-7-111-34757-6-Chapter12-72.jpg复制卫生间3及洗衣房图样，并调整内部设备，结果如图12-36所示。

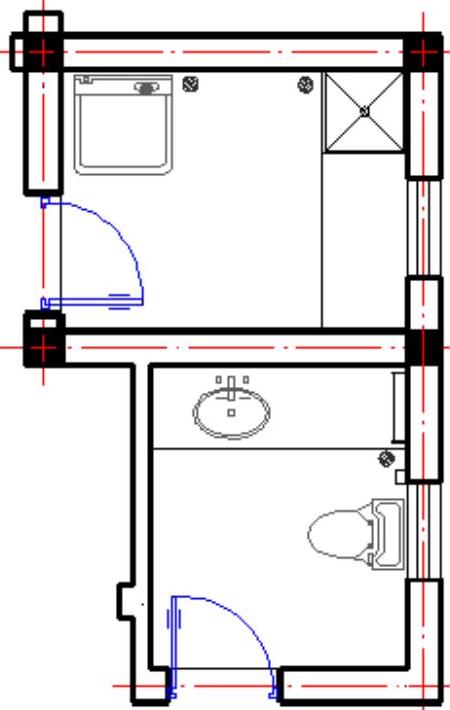

978-7-111-34757-6-Chapter12-73.jpg绘制地漏。利用“圆”命令、“图案填充”命令和“直线”命令，绘制卫生间和洗衣房的地漏及排水方向，结果如图12-37所示。

978-7-111-34757-6-Chapter12-74.jpg绘制辅助设施。与用卫生间1和2绘制辅助设施的方法相同，结果如图12-38所示。

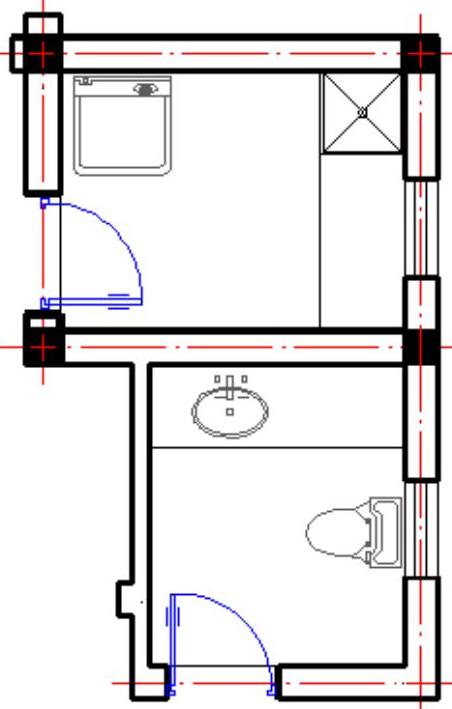

图12-36 复制卫生间3及洗衣房


图12-37 绘制地漏


图12-38 绘制辅助设施

978-7-111-34757-6-Chapter12-78.jpg文字说明和尺寸标注。利用“直线”命令、“多行文字”命令和“线性标注”命令，进行文字说明和尺寸标注。结果如图12-39所示。

978-7-111-34757-6-Chapter12-79.jpg标注轴线编号和文字说明。利用“直线”命令、“圆”命令和“多行文字”命令，标注轴线编号和文字说明，完成卫生间3放大图的绘制。结果如图12-40所示。

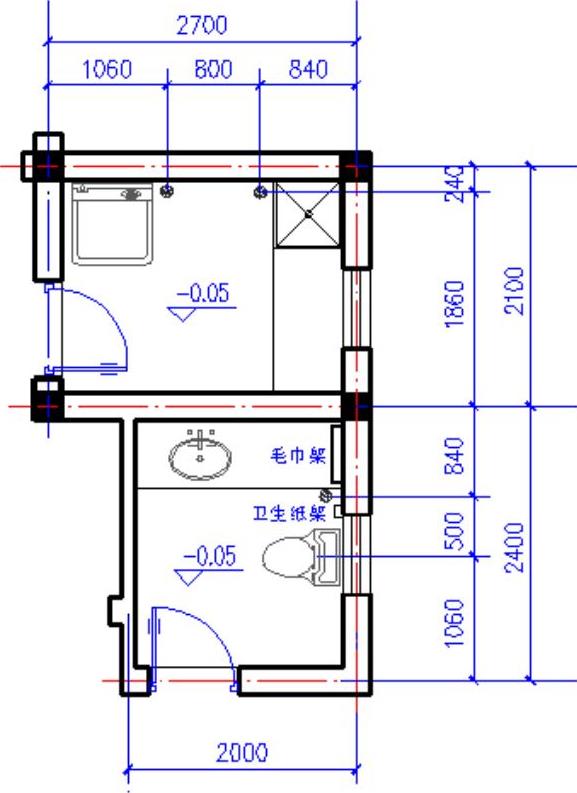

图12-39 文字说明和尺寸标注

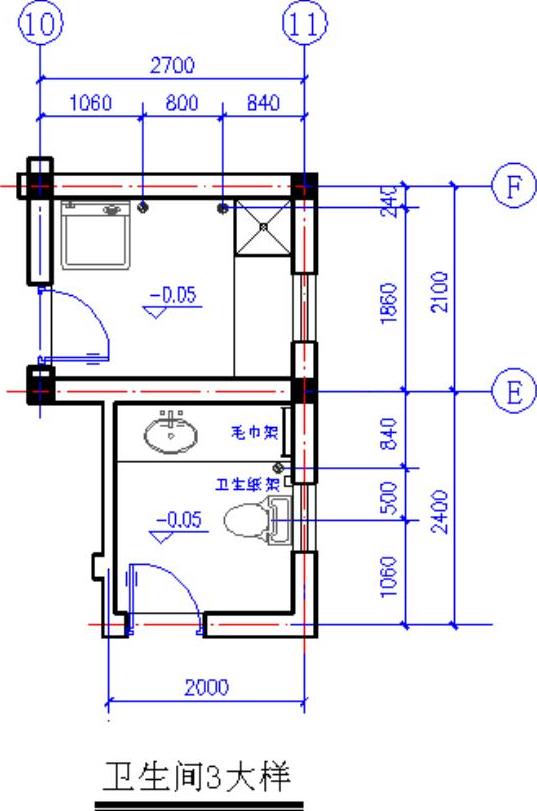

图12-40 卫生间3放大图

978-7-111-34757-6-Chapter12-82.jpg卫生间4、卫生间5放大图。用上述同样的方法绘制卫生间4和卫生间5的放大图，结果如图12-41和图12-42所示。

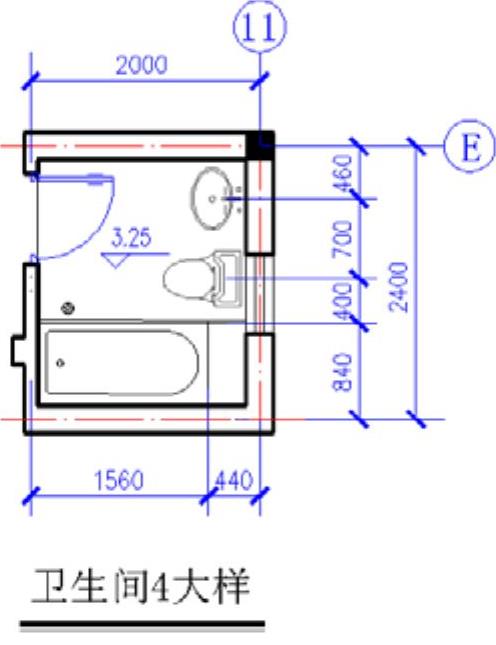

图12-41 卫生间4放大图

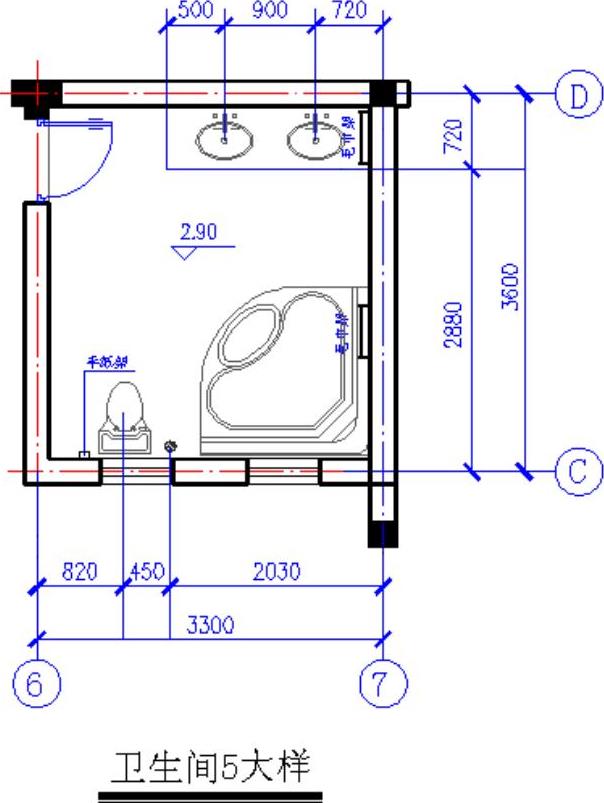

图12-42 卫生间5放大图
