1.墙身节点①

墙身节点①包括屋面防水、隔热层的做法。

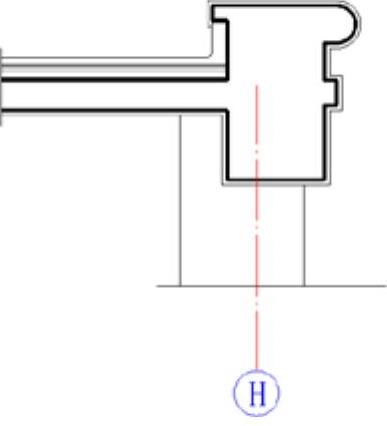

978-7-111-34757-6-Chapter12-1.jpg绘制檐口轮廓。利用“直线”、“圆弧”、“圆”和“多行文字”命令，绘制轴线、楼板和檐口轮廓线，结果如图12-1所示。利用“偏移”命令，将檐口轮廓线向外偏移50，完成抹灰的绘制，结果如图12-2所示。

978-7-111-34757-6-Chapter12-2.jpg绘制防水层。利用“偏移”命令，将楼板层分别向上偏移20、40、20、10和40，并将偏移后得直线设置为细实线，结果如图12-3所示。利用“多段线”命令，绘制防水卷材，多段线宽度为1，转角处作圆弧处理，结果如图12-4所示。

实讲实训多媒体演示

请参见配套光盘中的\\动画演示\第12章\外墙身详图\墙身节点1.avi。

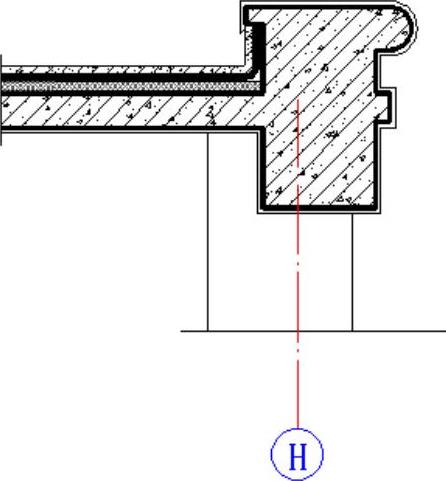

978-7-111-34757-6-Chapter12-3.jpg图案填充。利用“图案填充”命令，依次填充各种材料图例，钢筋混凝土采用“ANSI31”和“AR-CONC”图案的叠加，聚苯乙烯泡沫塑料采用“ANSI37”图案，结果如图12-5所示。

978-7-111-34757-6-Chapter12-4.jpg尺寸标注。利用“线性标注”命令、“连续标注”命令和“半径标注”命令，进行尺寸标注，结果如图12-6所示。

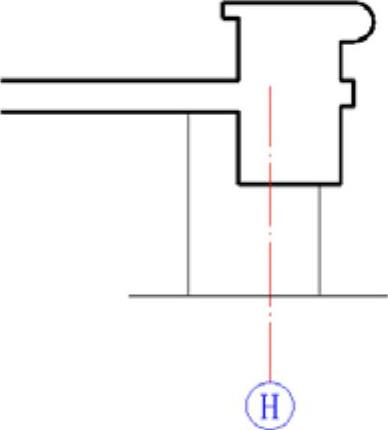

图12-1 绘制檐口轮廓线

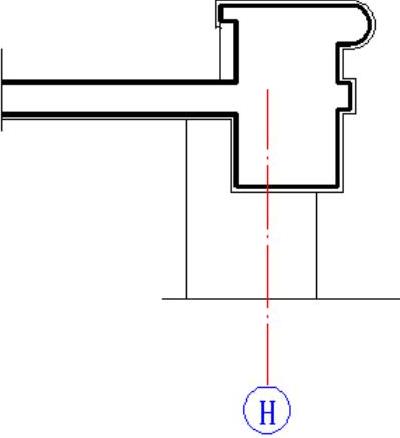

图12-2 绘制檐口抹灰


图12-3 偏移直线


图12-4 绘制防水层


图12-5 图案填充


图12-6 尺寸标注

978-7-111-34757-6-Chapter12-11.jpg文字说明。利用“直线”命令，绘制引出线，然后利用“多行文字”命令，说明屋面防水层的多层次构造，最终完成墙身节点①的绘制，结果如图12-7所示。

2.墙身节点②

墙身节点②包括墙体与室内外地坪的关系以及散水的做法。

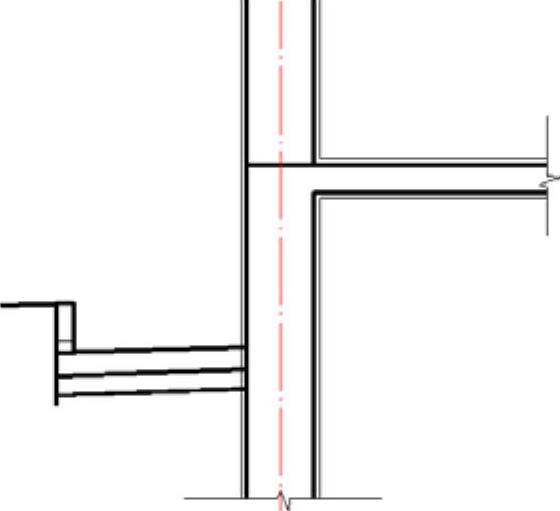

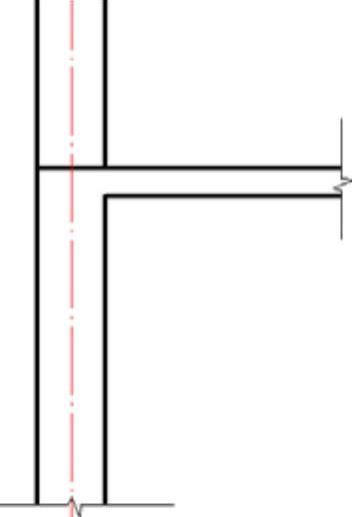

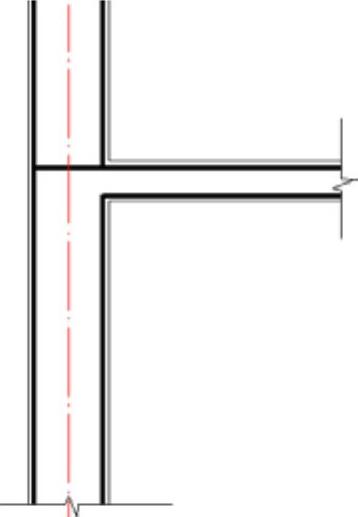

978-7-111-34757-6-Chapter12-12.jpg绘制墙体及一层楼板轮廓。利用“直线”命令，绘制墙体及一层楼板轮廓，结果如图12-8所示。利用“偏移”命令，将墙体及楼板轮廓线向外偏移20，并将偏移后的直线设置为细实线，完成抹灰的绘制，结果如图12-9所示。

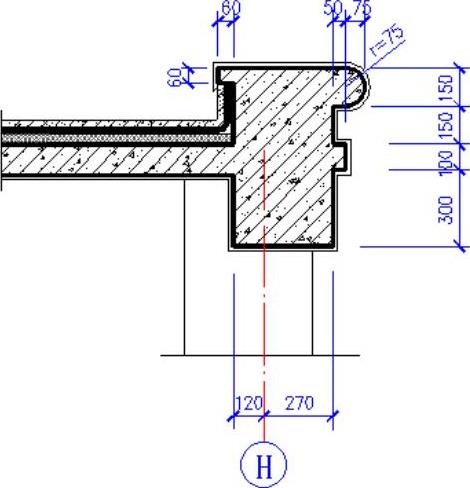

图12-7 墙身节点①

实讲实训多媒体演示

请参见配套光盘中的\\动画演示\第12章\外墙身详图\墙身节点2.avi。


图12-8 绘制墙体及一层楼板轮廓


图12-9 绘制抹灰

978-7-111-34757-6-Chapter12-16.jpg绘制散水。

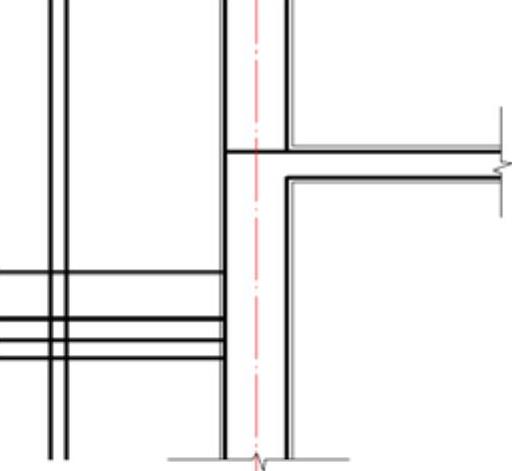

978-7-111-34757-6-Chapter12-17.jpg利用“偏移”命令，将墙线左侧的轮廓线依次向左偏移615、60，将一层楼板下侧轮廓线依次向下偏移367、182、80、71，然后利用“移动”命令，将向下偏移的直线向左移动，结果如图12-10所示。

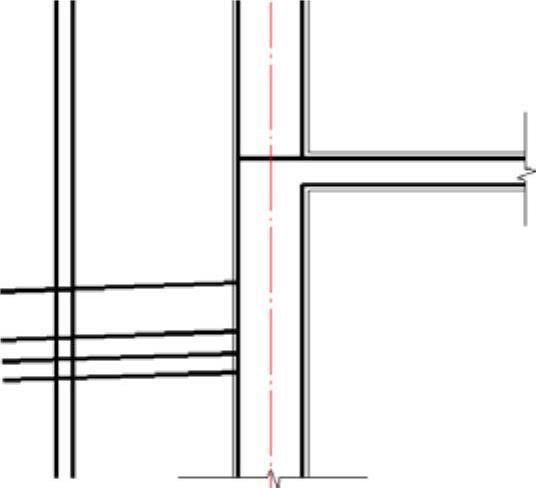

978-7-111-34757-6-Chapter12-18.jpg利用“旋转”命令，将移动后的直线以最下侧直线的左端点为基点进行旋转，旋转角度为2°，结果如图12-11所示。


图12-10 偏移直线


图12-11 旋转直线

978-7-111-34757-6-Chapter12-21.jpg利用“修剪”命令，修剪图中多余的直线，结果如图12-12所示。


图12-12 修剪处理

978-7-111-34757-6-Chapter12-23.jpg图案填充。利用“图案填充”命令，依次填充各种材料图例，钢筋混凝土采用“ANSI31”和“AR-CONC”图案的叠加，砖墙采用“ANSI31”图案，素土采用“ANSI37”图案，素混凝土采用“AR-CONC”图案，利用“椭圆”命令和“复制”命令绘制鹅卵石图案，结果如图12-13所示。

978-7-111-34757-6-Chapter12-24.jpg尺寸标注。利用“线性标注”命令、“直线”命令和“多行文字”命令，进行尺寸标注，结果如图12-14所示。


图12-13 图案填充


图12-14 尺寸标注

978-7-111-34757-6-Chapter12-27.jpg文字说明。利用“直线”命令，绘制引出线，然后利用“多行文字”命令，说明散水的多层次构造，最终完成墙身节点②的绘制。结果如图12-15所示。

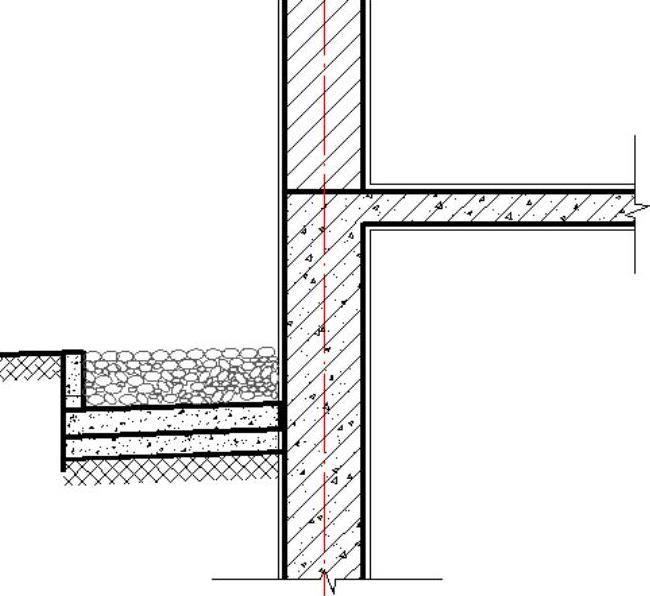

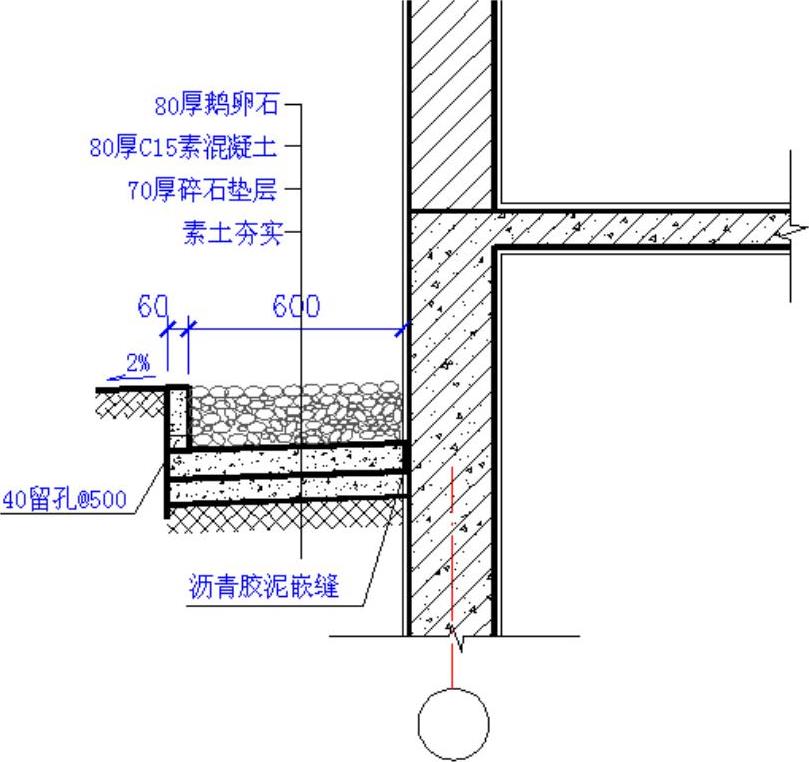

图12-15 墙身节点②

3.墙身节点③

墙身节点③包括地下室地坪的做法和墙体防潮层的做法。

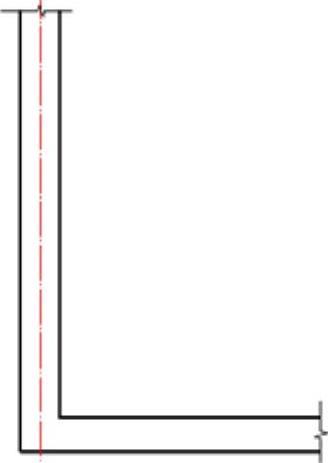

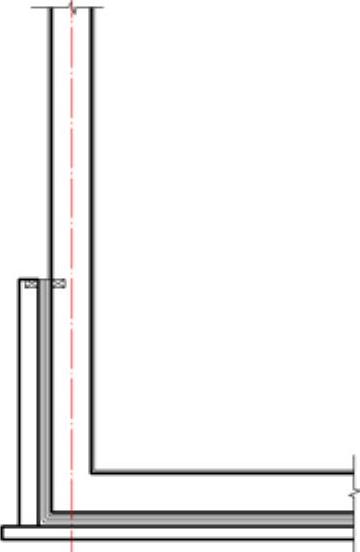

978-7-111-34757-6-Chapter12-29.jpg绘制地下室墙体及底部。利用“直线”命令，绘制地下室墙体及底部轮廓，结果如图12-16所示。利用“偏移”命令，将轮廓线向外偏移20，并将偏移后的直线设置为细实线，完成抹灰的绘制，结果如图12-17所示。

实讲实训多媒体演示

请参见配套光盘中的\\动画演示\第12章\外墙身详图\墙身节点3.avi。

978-7-111-34757-6-Chapter12-30.jpg绘制防潮层。

978-7-111-34757-6-Chapter12-31.jpg利用“偏移”命令，将墙线左侧的抹灰线依次向左偏移20、16、24、120、106，将底部的抹灰线依次向下偏移20、16、24、80，然后利用“修剪”命令，修剪偏移后的直线，再利用“圆角”命令，将直角处倒圆角，并修改线段的宽度，结果如图12-18所示。

978-7-111-34757-6-Chapter12-32.jpg利用“直线”命令，绘制防腐木条，结果如图12-19所示。


图12-16 绘制地下室墙体及底部

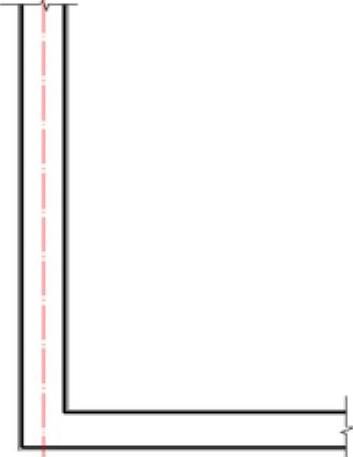

图12-17 绘制抹灰

978-7-111-34757-6-Chapter12-35.jpg利用“多段线”命令，绘制防水卷材，结果如图12-20所示。


图12-18 偏移直线并修改


图12-19 绘制防腐木条

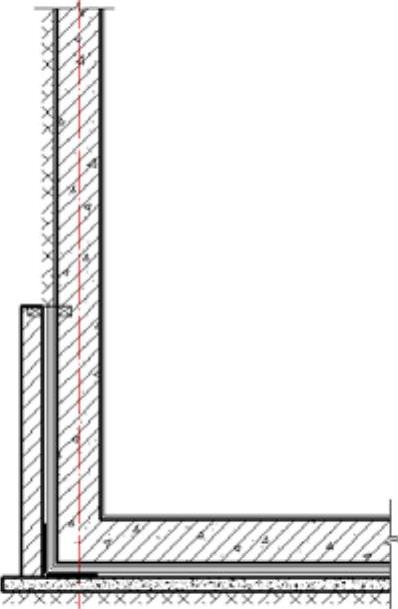

图12-20 绘制防水卷材

978-7-111-34757-6-Chapter12-39.jpg图案填充。利用“图案填充”命令，依次填充各种材料图例，钢筋混凝土采用“ANSI31”和“AR-CONC”图案的叠加，砖墙采用“ANSI31”图案，素土采用“ANSI37”图案，素混凝土采用“AR-CONC”图案，结果如图12-21所示。

978-7-111-34757-6-Chapter12-40.jpg尺寸标注。利用“线性标注”命令、“直线”命令和“多行文字”命令，进行尺寸标注和标高标注，结果如图12-22所示。


图12-21 图案填充


图12-22 尺寸标注

978-7-111-34757-6-Chapter12-43.jpg文字说明。利用“直线”命令，绘制引出线，然后利用“多行文字”命令，说明散水的多层次构造，最终完成墙身节点③的绘制，结果如图12-23所示。

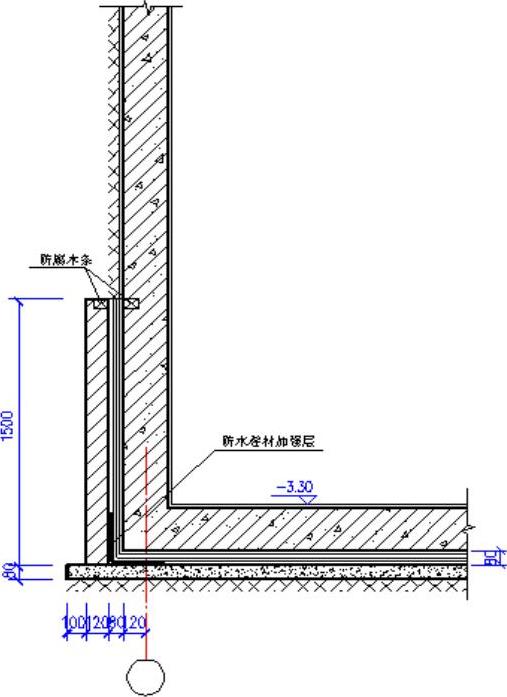

图12-23 墙身节点③
