【摘要】：利用LAYER命令创建“剖面”图层。实讲实训多媒体演示请参见配套光盘中的\\动画演示\第11章\2-2剖面图.avi。利用与1-1剖面图相同的方法绘制2-2剖面图的定位辅助线，结果如图11-12所示。图11-14 绘制地下层剖面绘制二层楼板和屋顶楼板。图11-18 绘制平台板和梯段图11-19 图案填充绘制栏杆。图11-20 绘制栏杆扶手上轮廓图11-21 绘制栏杆图11-22 绘制一层砖柱图11-23 绘制一层门窗绘制一层楼梯。图11-25 绘制二层门窗文字说明和标注。最终完成2-2剖面图的绘制，结果如图11-28所示。

978-7-111-34757-6-Chapter11-31.jpg设置绘图环境。

978-7-111-34757-6-Chapter11-32.jpg用LIMITS命令设置图幅：42000×29700。

978-7-111-34757-6-Chapter11-33.jpg利用LAYER命令创建“剖面”图层。

978-7-111-34757-6-Chapter11-34.jpg绘制定位辅助线。

978-7-111-34757-6-Chapter11-35.jpg利用“图层特性管理器”命令，将当前图层设为“剖面”图层。

978-7-111-34757-6-Chapter11-36.jpg复制一层平面图、二层平面图、地下层平面图和南立面图，并将暂时不用的图层关闭。利用“构造线”命令，在剖切位置绘制一条构造线。

实讲实训多媒体演示

请参见配套光盘中的\\动画演示\第11章\2-2剖面图.avi。

978-7-111-34757-6-Chapter11-37.jpg利用与1-1剖面图相同的方法绘制2-2剖面图的定位辅助线，结果如图11-12所示。

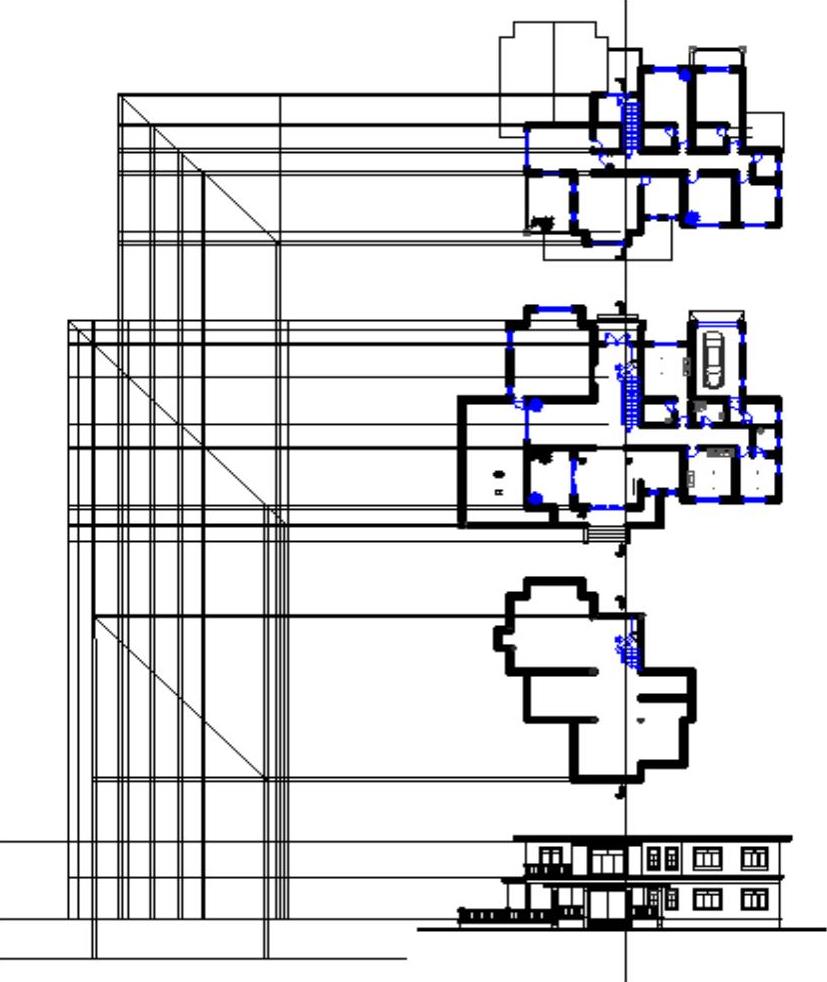

图11-12 绘制定位辅助线

978-7-111-34757-6-Chapter11-39.jpg绘制室外地平线、台阶和一层楼板。

978-7-111-34757-6-Chapter11-40.jpg利用“直线”和“偏移”命令，根据平面图中的室内外标高及台阶确定楼板层、地平线和台阶的位置，然后利用“修剪”命令，将多余的线段进行修剪。

978-7-111-34757-6-Chapter11-41.jpg利用“图案填充”命令，将室外地平线和楼板层填充为SOLID图案，结果如图11-13所示。


图11-13 绘制室外地平线、台阶和一层楼板

978-7-111-34757-6-Chapter11-43.jpg绘制地下层剖面。利用“直线”命令、“偏移”命令和“图案填充”命令，绘制地下层剖面，结果如图11-14所示。

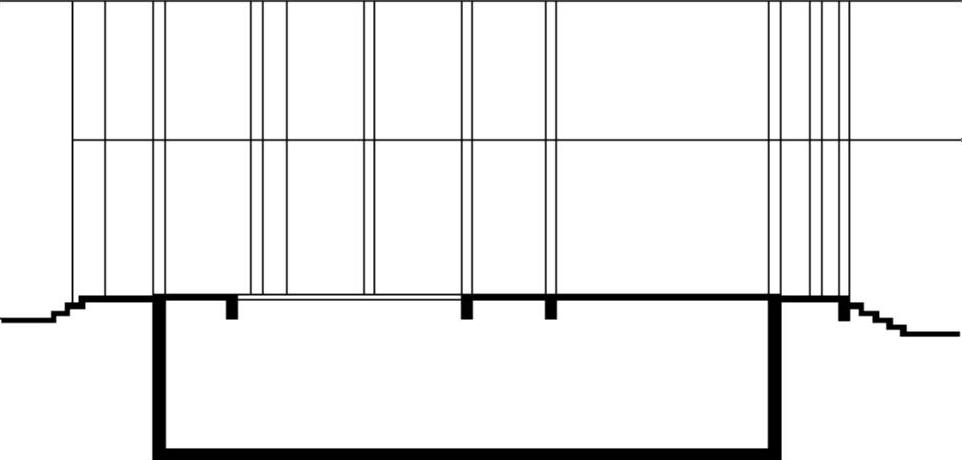

图11-14 绘制地下层剖面

978-7-111-34757-6-Chapter11-45.jpg绘制二层楼板和屋顶楼板。利用“直线”命令和“偏移”命令，绘制二层楼板和屋顶楼板，结果如图11-15所示。

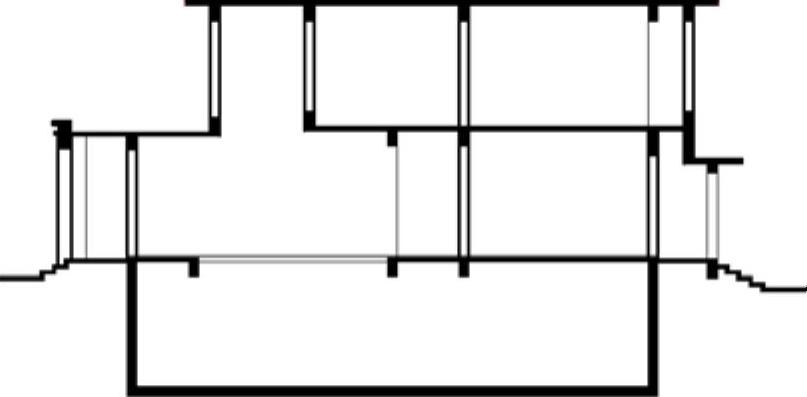

图11-15 绘制二层楼板和屋顶楼板

978-7-111-34757-6-Chapter11-47.jpg绘制墙体。利用“修剪”命令，修剪墙线，然后将修剪后的墙线设置线宽为0.3，形成墙体剖面线，结果如图11-16所示。

978-7-111-34757-6-Chapter11-48.jpg绘制地下层楼梯。地下层层高3.3m，设19级台阶，踏步宽度为250mm。

978-7-111-34757-6-Chapter11-49.jpg绘制定位直线。利用“直线”命令，根据楼梯平台宽度、梯段长度绘制梯段定位辅助线，然后将地下层在高度方向上等分19等份，绘制出踏步定位网格，结果如图11-17所示。

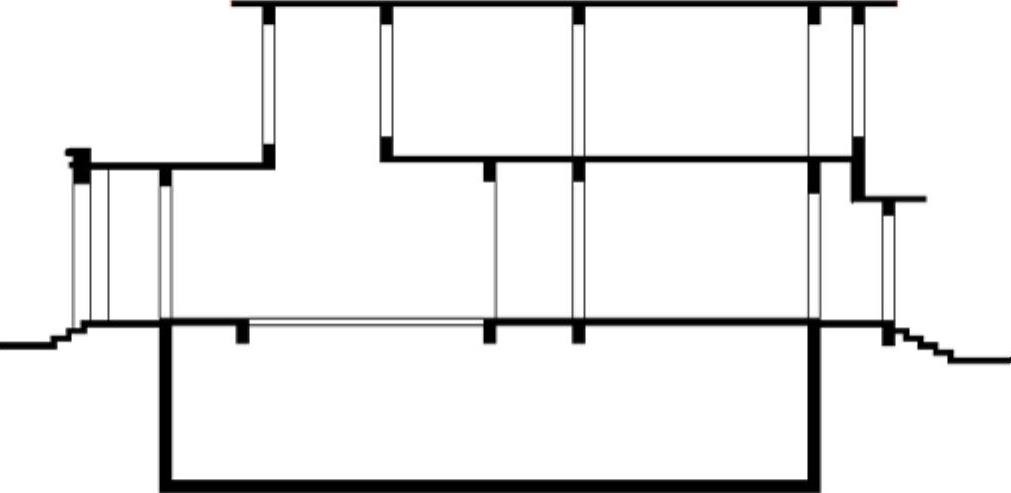

图11-16 绘制墙体

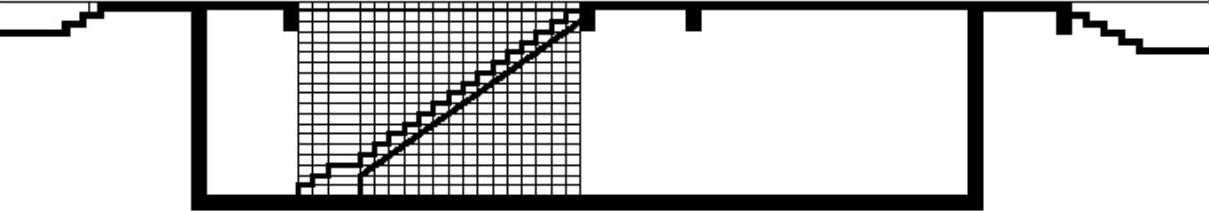

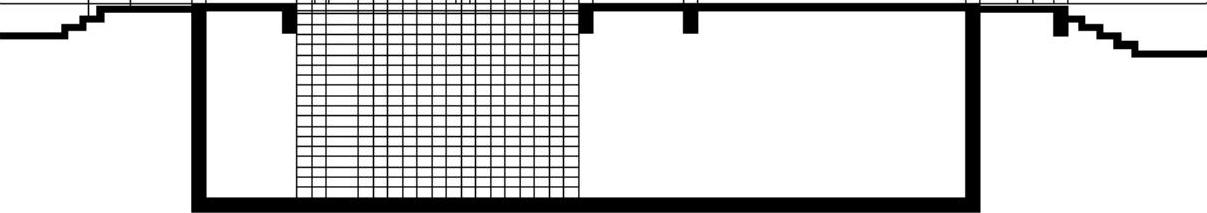

图11-17 绘制楼梯定位网格

978-7-111-34757-6-Chapter11-52.jpg绘制平台板和梯段。利用“直线”和“多段线”命令，绘制出平台板及梯段的位置，结果如图11-18所示。然后利用“图案填充”命令，将梯段填充为SOLID图案，结果如图11-19所示。


图11-18 绘制平台板和梯段

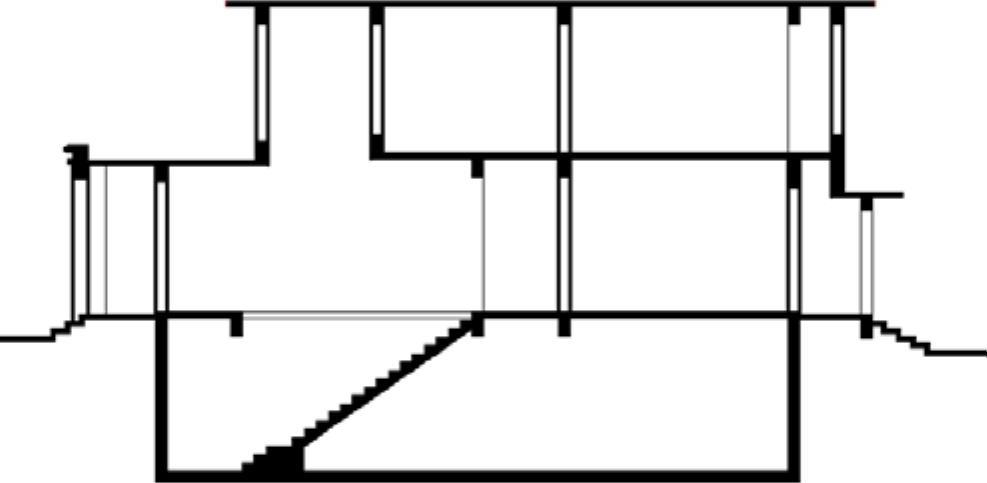

图11-19 图案填充

978-7-111-34757-6-Chapter11-55.jpg绘制栏杆。栏杆高度为1050mm，用从踏步中心量至扶手顶面。利用“直线”命令，绘制高度为1050mm的短线确定栏杆的高度，然后利用“构造线”命令，绘制出栏杆扶手的上轮廓，结果图11-20所示。

利用“偏移”命令，绘制出栏杆下轮廓，利用“直线”命令，绘制栏杆立杆和扶手转角轮廓，然后利用“修剪”命令，修剪多余线段，完成栏杆的绘制，结果如图11-21所示。

978-7-111-34757-6-Chapter11-56.jpg绘制一层砖柱。利用与立面图中相同的方法绘制砖柱，结果如图11-22所示。

978-7-111-34757-6-Chapter11-57.jpg绘制一层门窗。利用“修剪”命令，绘制门窗洞口，然后利用“多线”命令，绘制门窗，绘制方法与平面图和立面图中绘制门窗的方法相同。结果如图11-23所示。

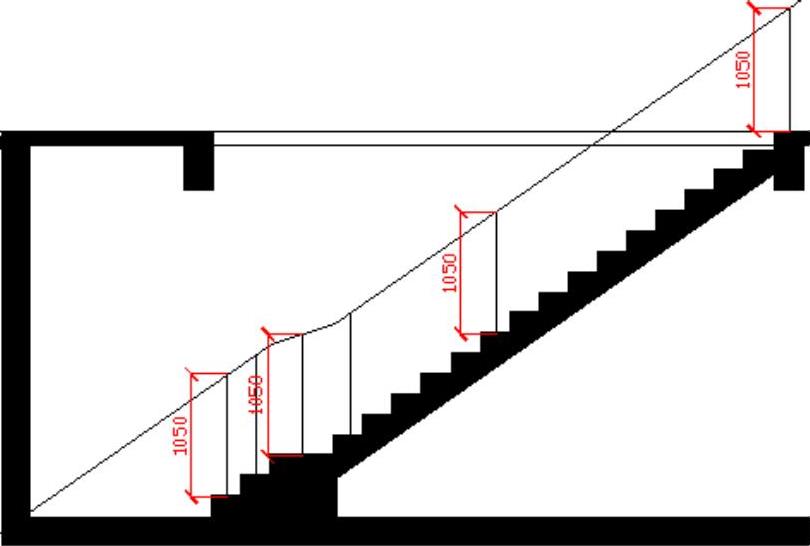

图11-20 绘制栏杆扶手上轮廓

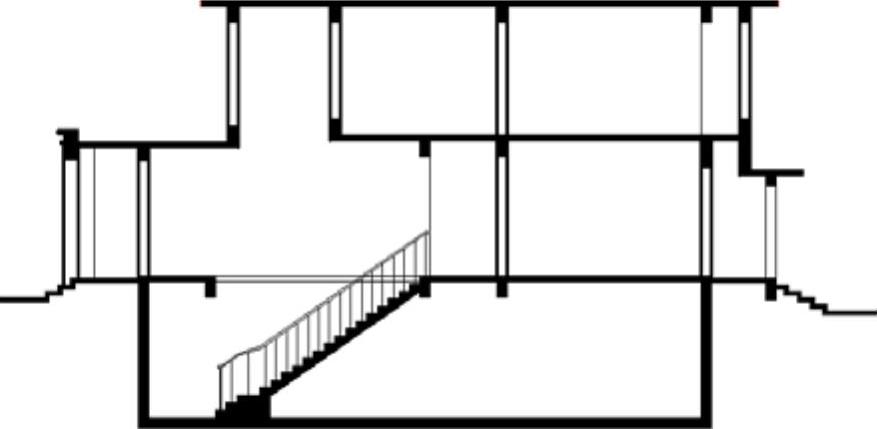

图11-21 绘制栏杆


图11-22 绘制一层砖柱

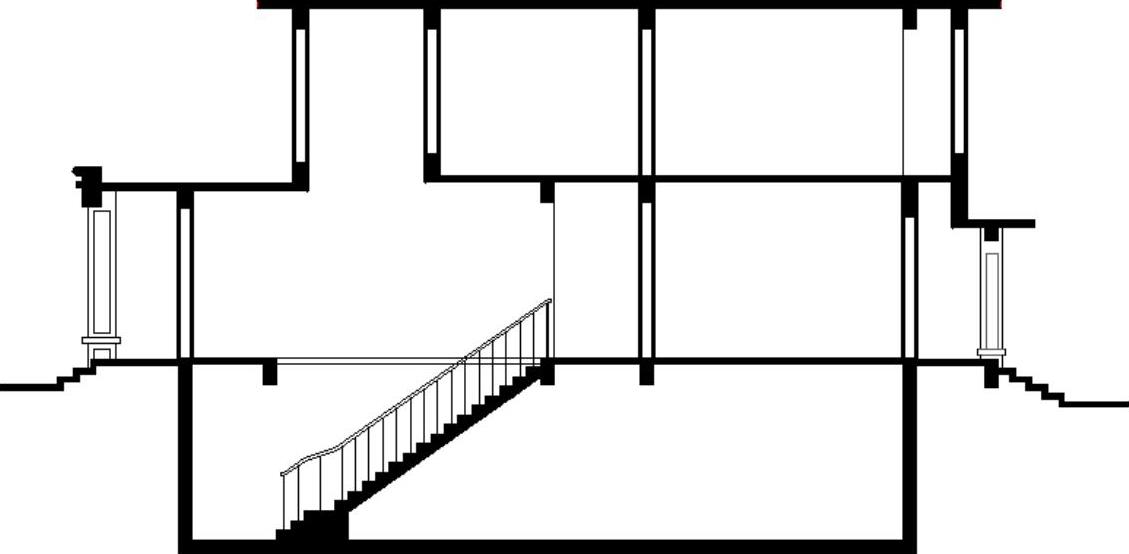

图11-23 绘制一层门窗

978-7-111-34757-6-Chapter11-62.jpg绘制一层楼梯。采用与绘制地下层楼梯相同的方法，绘制一层楼梯，结果如图11-24所示。


图11-24 绘制一层楼梯

978-7-111-34757-6-Chapter11-64.jpg绘制二层门窗。利用“修剪”命令，绘制门窗洞口，然后利用“多线”命令，绘制门窗。结果如图11-25所示。

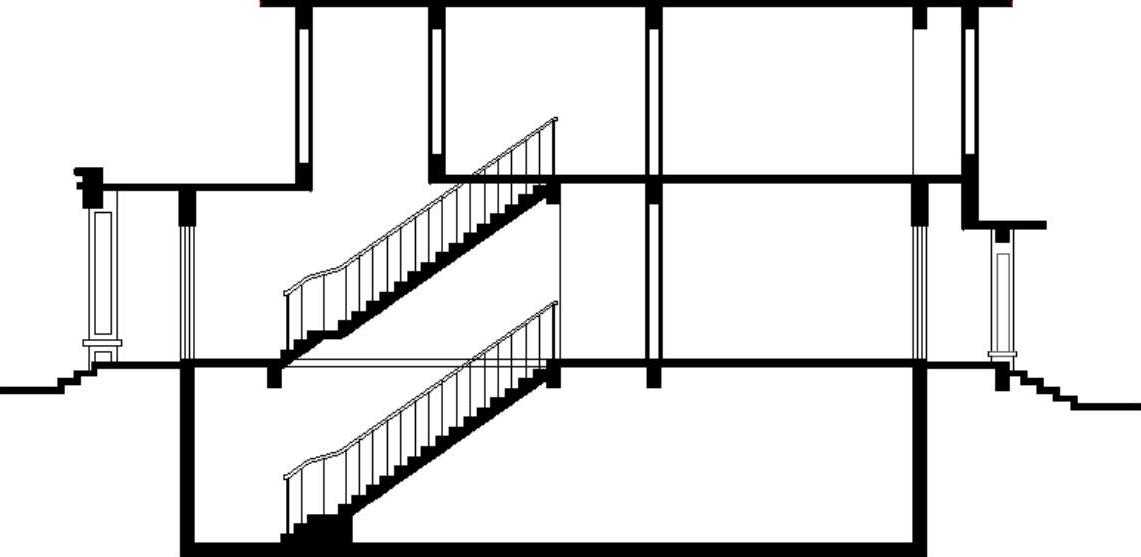

图11-25 绘制二层门窗

978-7-111-34757-6-Chapter11-66.jpg文字说明和标注。

978-7-111-34757-6-Chapter11-67.jpg利用“直线”命令和“多行文字”命令，进行标高标注，结果如图11-26所示。

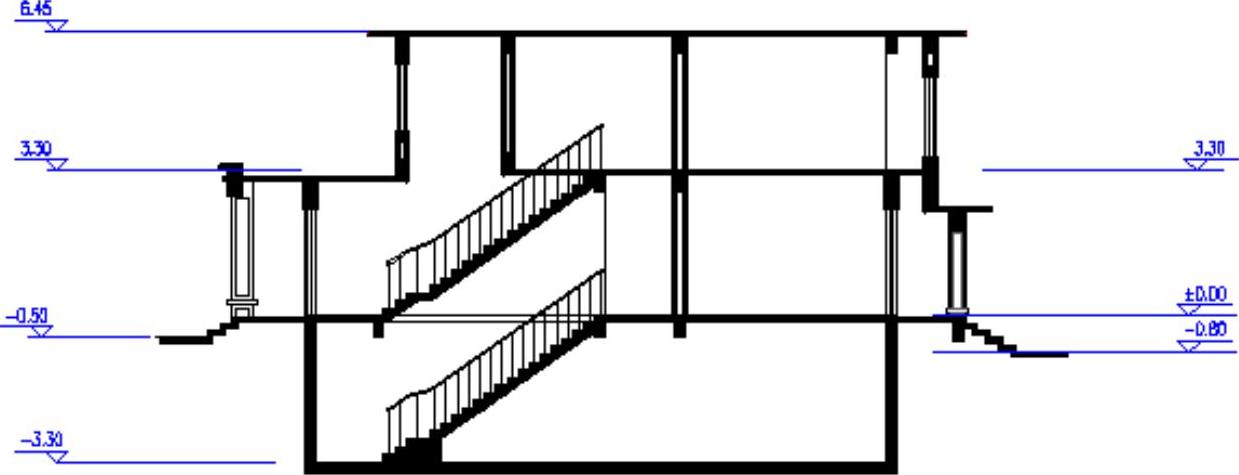

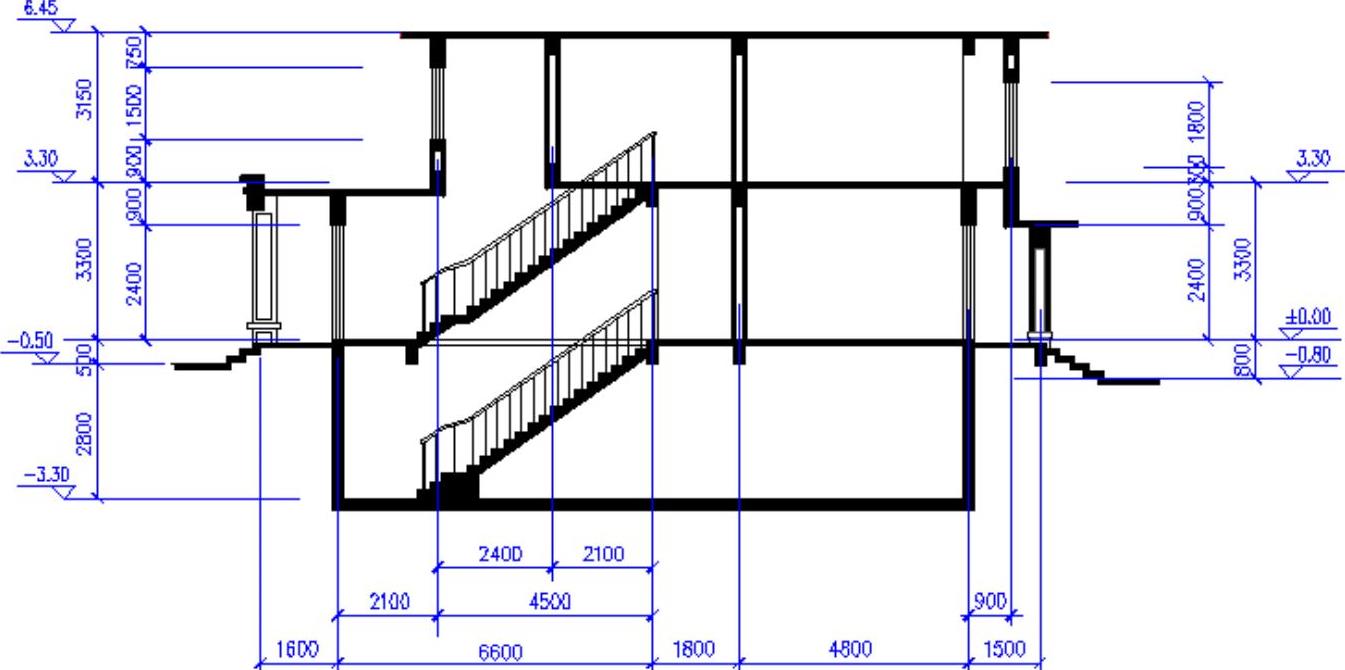

图11-26 标注标高

978-7-111-34757-6-Chapter11-69.jpg利用“线性标注”命令和“连续标注”命令，标注门窗洞口尺寸、层高尺寸、轴线尺寸和总体长度尺寸，结果如图11-27所示。

978-7-111-34757-6-Chapter11-70.jpg利用“圆”、“多行文字”和“复制”命令，标注轴线号和文字说明。最终完成2-2剖面图的绘制，结果如图11-28所示。


图11-27 标注尺寸

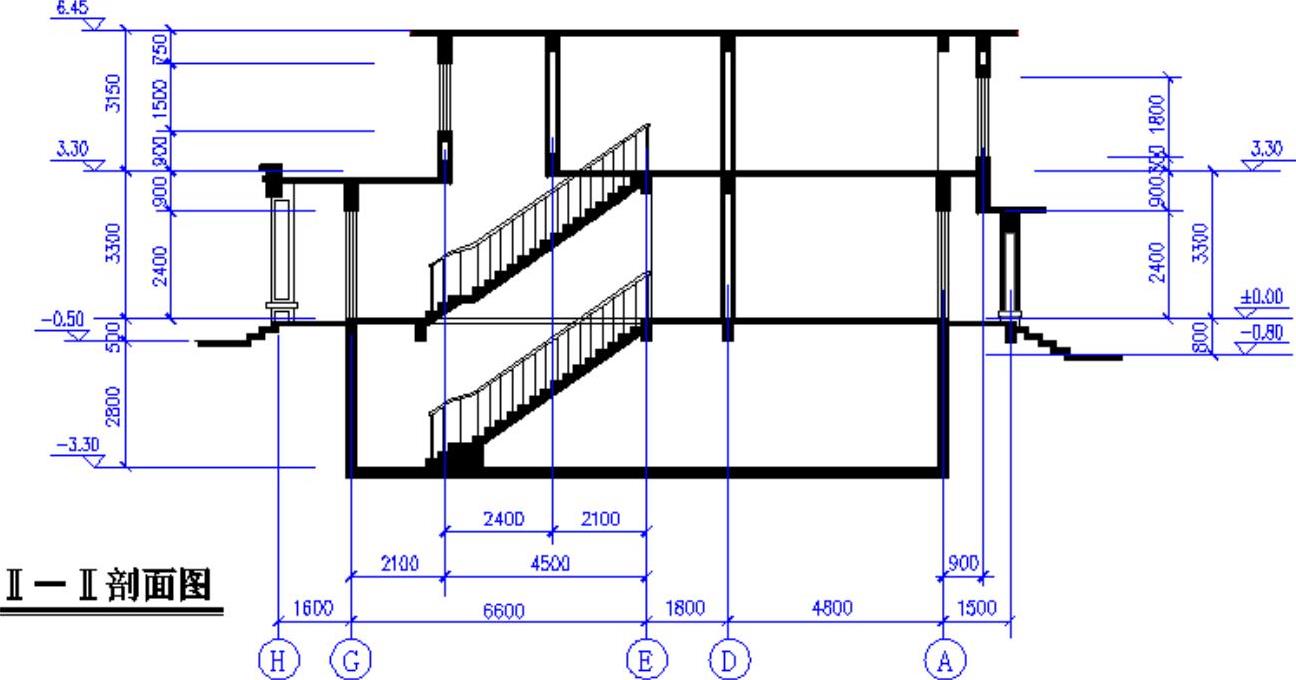

图11-28 Ⅱ-Ⅱ剖面图
