AutoCAD2012中文版建筑工程剖面图绘制教程

2023-08-18 理论教育 版权反馈
【摘要】：利用LAYER命令创建“剖面”图层。利用“直线”命令，在立面图左侧同一水平线上绘制室外地平线位置。图11-2 绘制定位辅助线实讲实训多媒体演示请参见配套光盘中的\\动画演示\第11章\1-1剖面图.avi。利用“修剪”命令，修剪墙线，然后将修剪后的墙线设置线宽为0.3，形成墙体剖面线，结果如图11-5所示。图11-8 绘制栏杆文字说明和标注。最终完成1-1剖面图的绘制，结果如图11-11所示。

978-7-111-34757-6-Chapter11-2.jpg设置绘图环境。

978-7-111-34757-6-Chapter11-3.jpg用LIMITS命令设置图幅：42000×29700。

978-7-111-34757-6-Chapter11-4.jpg利用LAYER命令创建“剖面”图层。

978-7-111-34757-6-Chapter11-5.jpg绘制定位辅助线。

978-7-111-34757-6-Chapter11-6.jpg利用“图层特性管理器”命令，将当前图层设置为“剖面”图层。

978-7-111-34757-6-Chapter11-7.jpg复制一层平面图、二层平面图和南立面图，并将暂时不用的图层关闭。为便于从平面图中引出定位辅助线，利用“构造线”命令，在剖切位置绘制一条构造线。

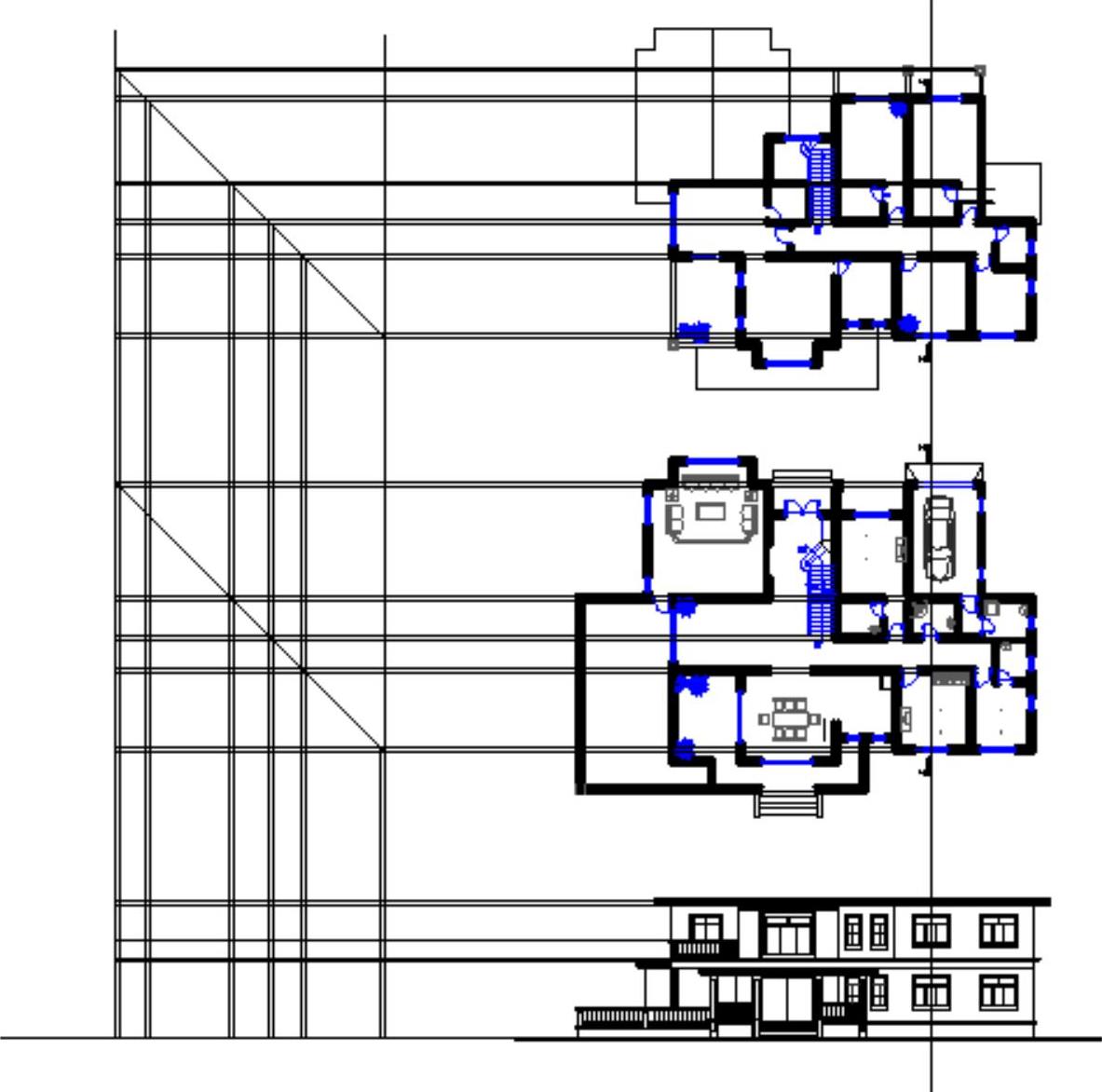

978-7-111-34757-6-Chapter11-8.jpg利用“直线”命令，在立面图左侧同一水平线上绘制室外地平线位置。然后采用绘制立面图定位辅助线的方法绘制出剖面图的定位辅助线，结果如图11-2所示。


图11-2 绘制定位辅助线

实讲实训多媒体演示

请参见配套光盘中的\\动画演示\第11章\1-1剖面图.avi。

978-7-111-34757-6-Chapter11-10.jpg绘制室外地平线和一层楼板。

978-7-111-34757-6-Chapter11-11.jpg利用“直线”和“偏移”命令，根据平面图中的室内外标高确定楼板层和地平线的位置，然后利用“修剪”命令，将多余的线段进行修剪。

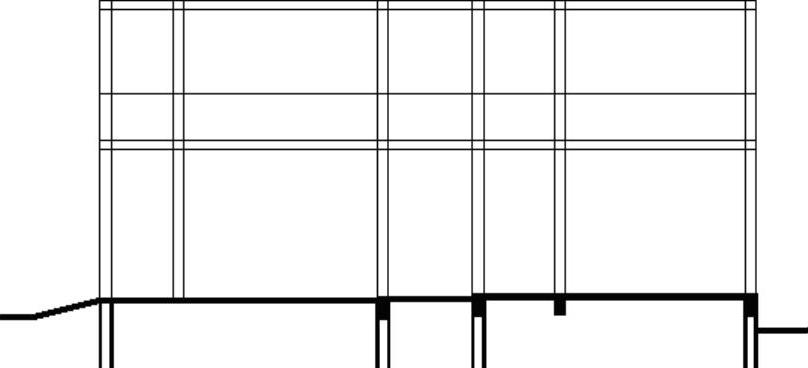

978-7-111-34757-6-Chapter11-12.jpg利用“图案填充”命令，将室外地平线和楼板层填充为SOLID图案，结果如图11-3所示。


图11-3 绘制室外地平线和一层楼板

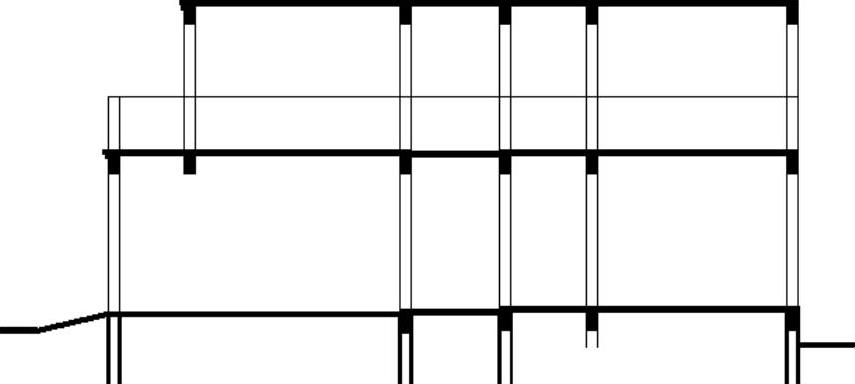

978-7-111-34757-6-Chapter11-14.jpg绘制二层楼板和屋顶楼板。利用与上述相同的方法绘制二层楼板和屋顶楼板，结果如图11-4所示。


图11-4 绘制二层楼板和屋顶楼板

978-7-111-34757-6-Chapter11-16.jpg绘制墙体。利用“修剪”命令，修剪墙线，然后将修剪后的墙线设置线宽为0.3，形成墙体剖面线，结果如图11-5所示。


图11-5 绘制墙体

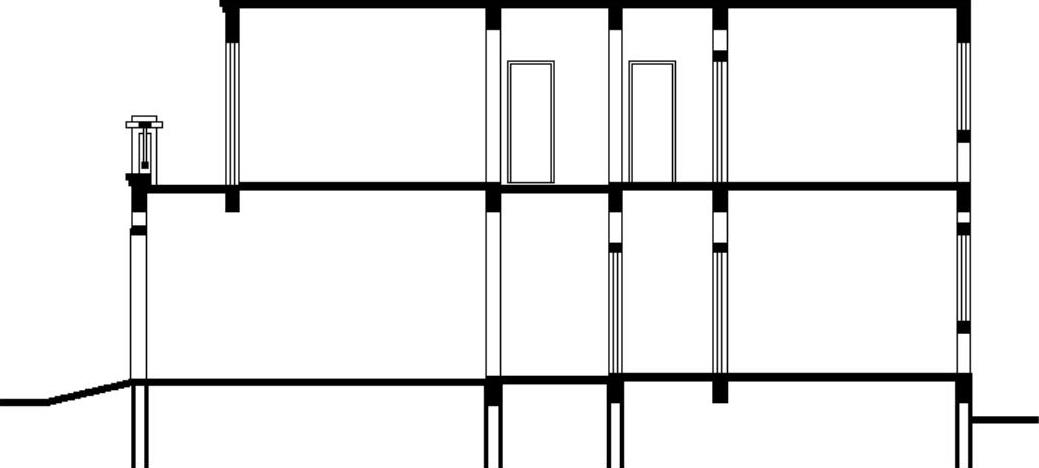

978-7-111-34757-6-Chapter11-18.jpg绘制门窗。利用“修剪”命令，绘制门窗洞口，然后利用“多线”命令，绘制门窗，绘制方法与平面图和立面图中绘制门窗的方法相同。结果如图11-6所示。


图11-6 绘制门窗

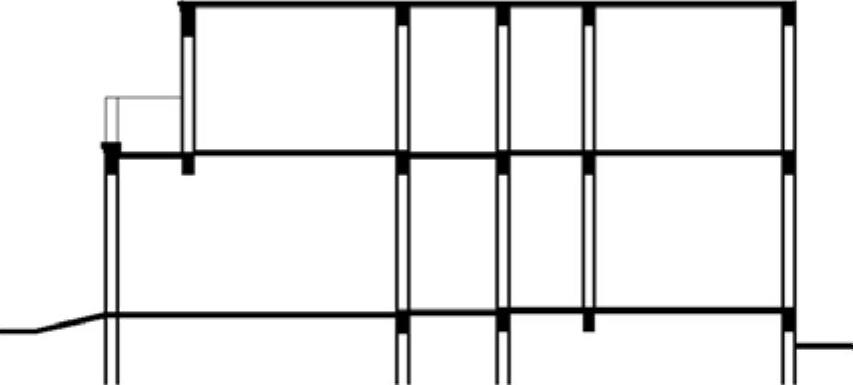

978-7-111-34757-6-Chapter11-20.jpg绘制砖柱。利用与立面图中相同的方法绘制砖柱，结果如图11-7所示。


图11-7 绘制砖柱

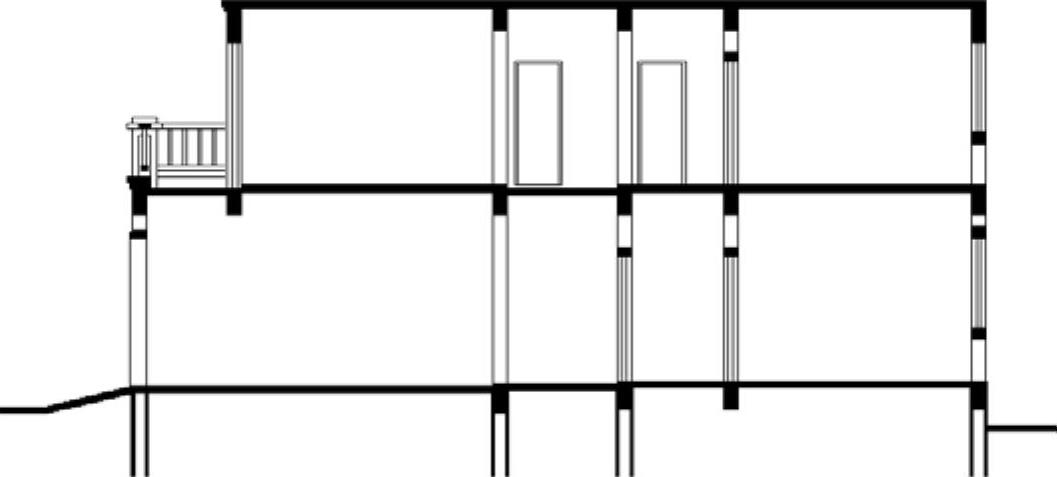

978-7-111-34757-6-Chapter11-22.jpg绘制栏杆。利用与立面图中相同的方法绘制栏杆，结果如图11-8所示。


图11-8 绘制栏杆

978-7-111-34757-6-Chapter11-24.jpg文字说明和标注。

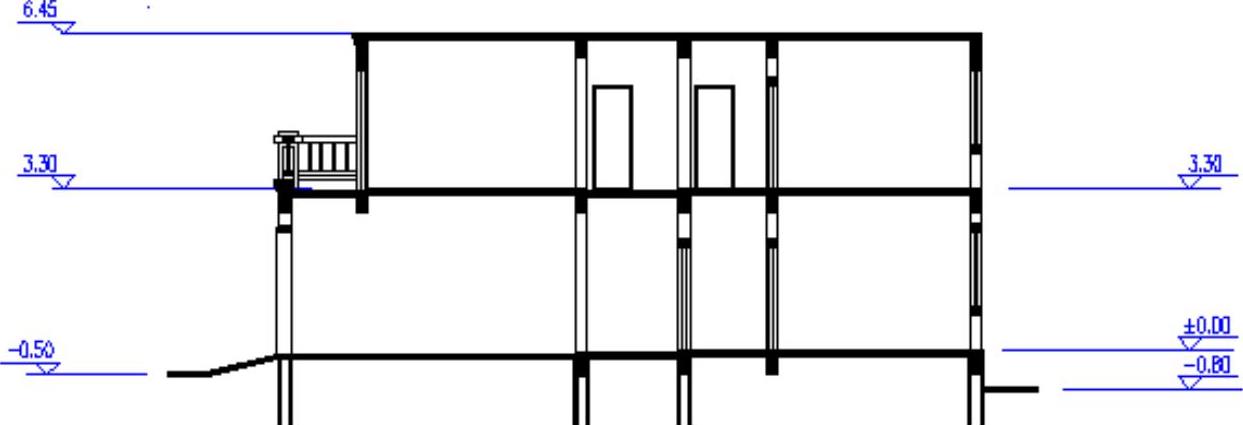

978-7-111-34757-6-Chapter11-25.jpg利用“直线”命令和“多行文字”命令，进行标高标注，结果如图11-9所示。


图11-9 标注标高

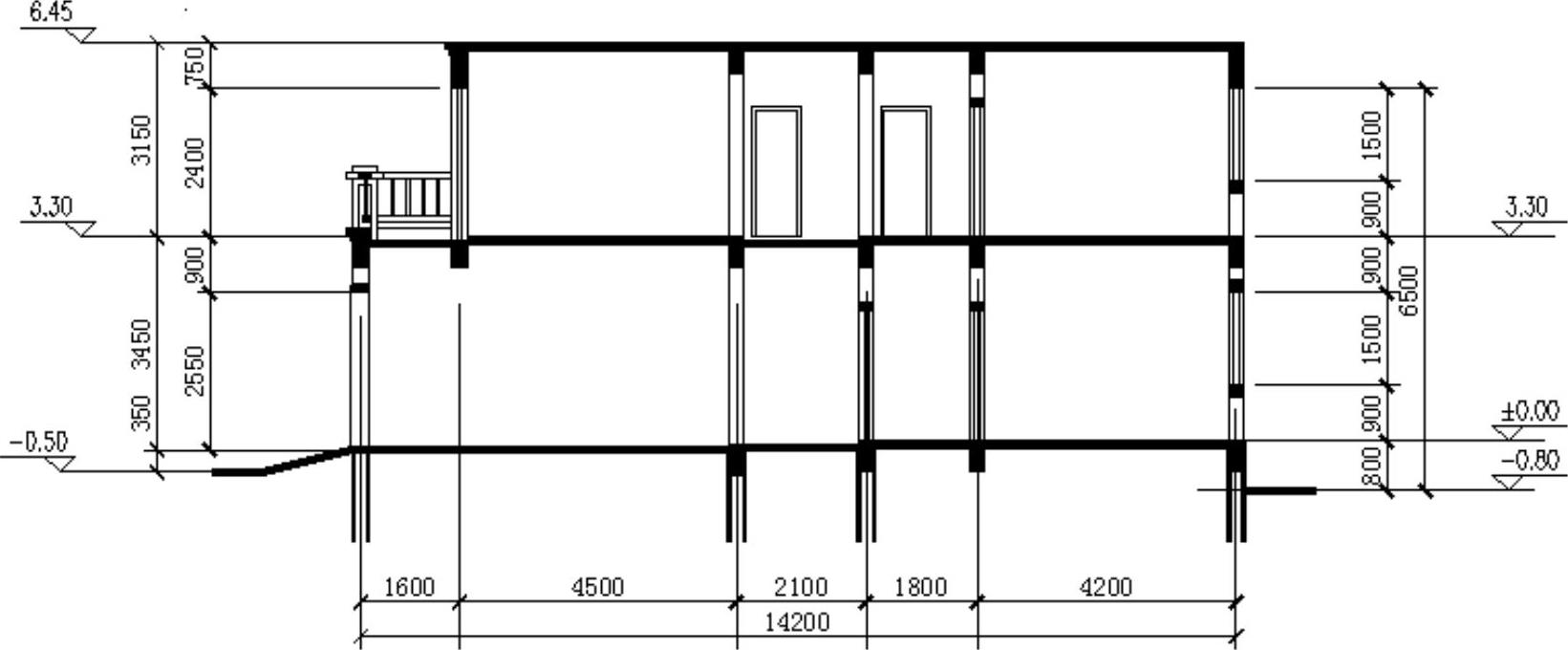

978-7-111-34757-6-Chapter11-27.jpg利用“线性标注”命令和“连续标注”命令，标注门窗洞口尺寸、层高尺寸、轴线尺寸和总体长度尺寸，结果如图11-10所示。


图11-10 标注尺寸

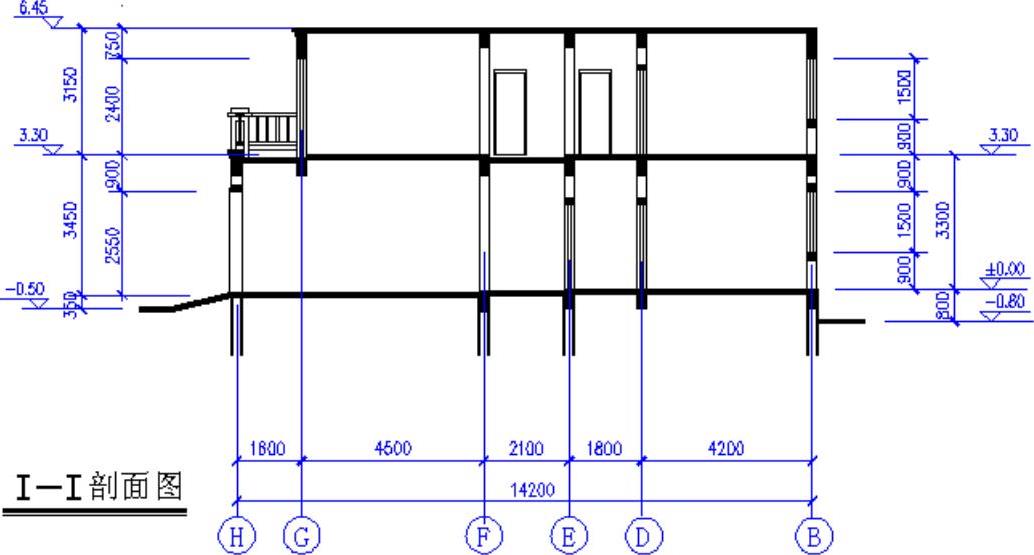

978-7-111-34757-6-Chapter11-29.jpg利用“圆”命令、“多行文字”命令，和“复制”命令，标注轴线号和文字说明。最终完成1-1剖面图的绘制，结果如图11-11所示。


图11-11 1-1剖面图
