AutoCAD2012低层建筑立面造型快速绘制实例教程

【摘要】:利用“多段线”命令,通过镜像得到另外一侧的图形,如图10-21所示。图10-20 建立烟囱图10-21 镜像图形图10-22 绘制院落围栏图10-23 绘制入口栏杆利用“圆”和“直线”命令,创建围栏入口门主栏杆,如图10-23所示。图10-24 勾画入口门隔栅栏杆图10-25 细部造型描绘利用“样条曲线”命令,绘制隔栅栏杆内细部造型,如图10-25所示。图10-29 标注标高进行图形视图缩放观察,完成整个低层建筑立面图绘制并存储,如图10-30所示。

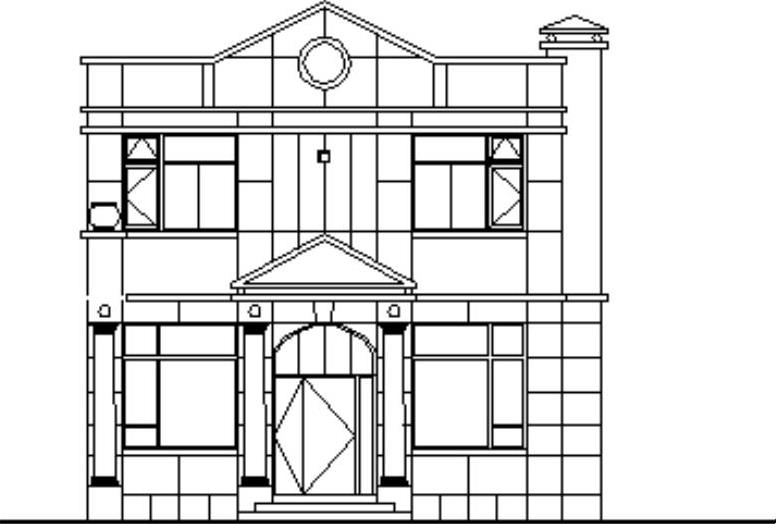

978-7-111-34757-6-Chapter10-41.jpg利用“多段线”命令,建立低层建筑烟囱图形外轮廓,如图10-20所示。

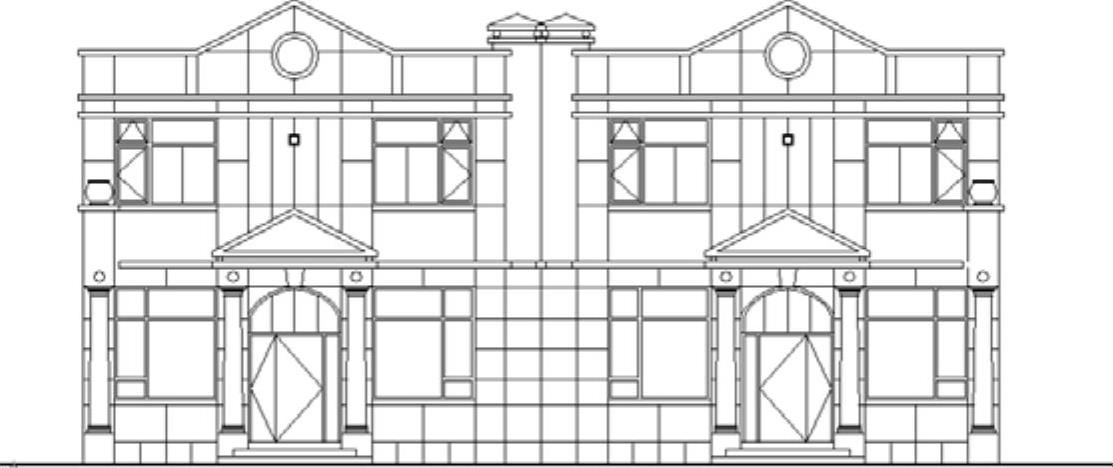

978-7-111-34757-6-Chapter10-42.jpg利用“多段线”命令,通过镜像得到另外一侧的图形,如图10-21所示。

978-7-111-34757-6-Chapter10-43.jpg利用“多段线”和“复制”命令,绘制低层建筑院落围栏,如图10-22所示。


图10-20 建立烟囱


图10-21 镜像图形


图10-22 绘制院落围栏


图10-23 绘制入口栏杆

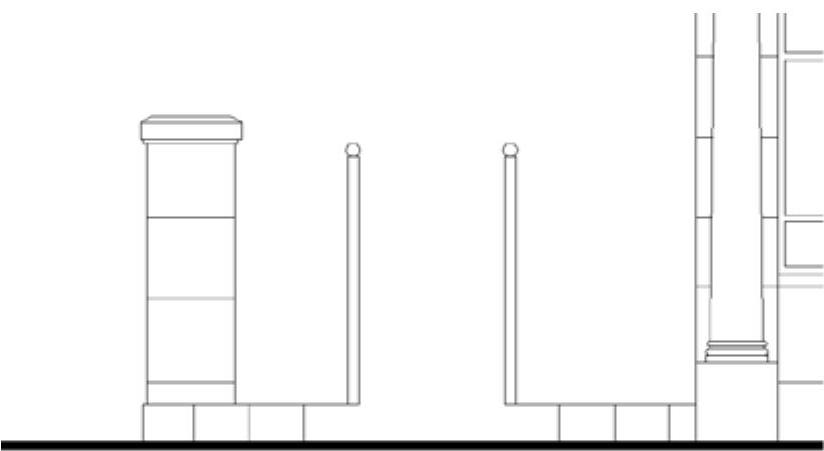

978-7-111-34757-6-Chapter10-48.jpg利用“圆”和“直线”命令,创建围栏入口门主栏杆,如图10-23所示。

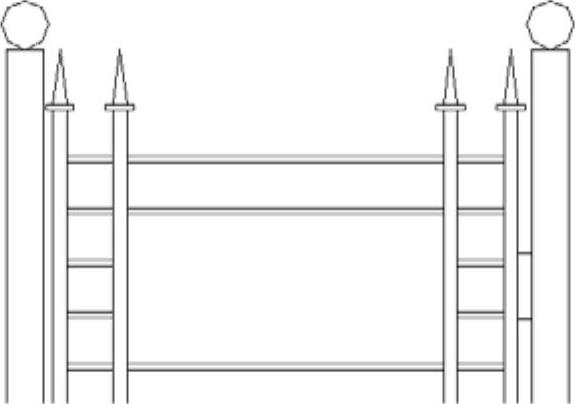

978-7-111-34757-6-Chapter10-49.jpg利用“直线”和“偏移”命令,绘制入口门隔栅栏杆,如图10-24所示。


图10-24 勾画入口门隔栅栏杆


图10-25 细部造型描绘

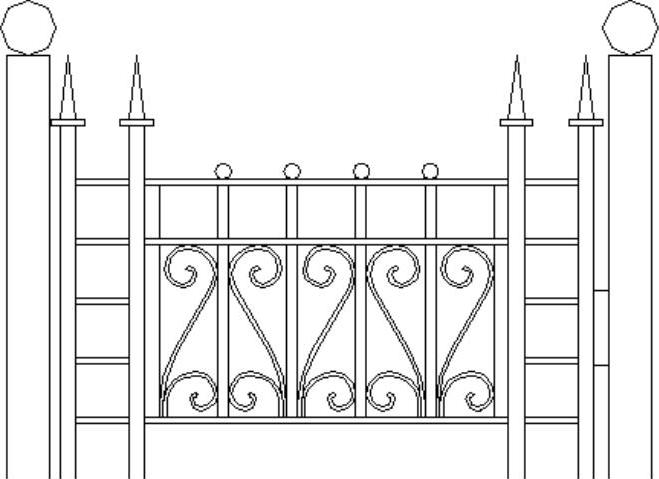

978-7-111-34757-6-Chapter10-52.jpg利用“样条曲线”命令,绘制隔栅栏杆内细部造型,如图10-25所示。

978-7-111-34757-6-Chapter10-53.jpg利用“镜像”和“复制”命令,复制构成整体隔栅栏杆,如图10-26所示。


图10-26 构成栏杆

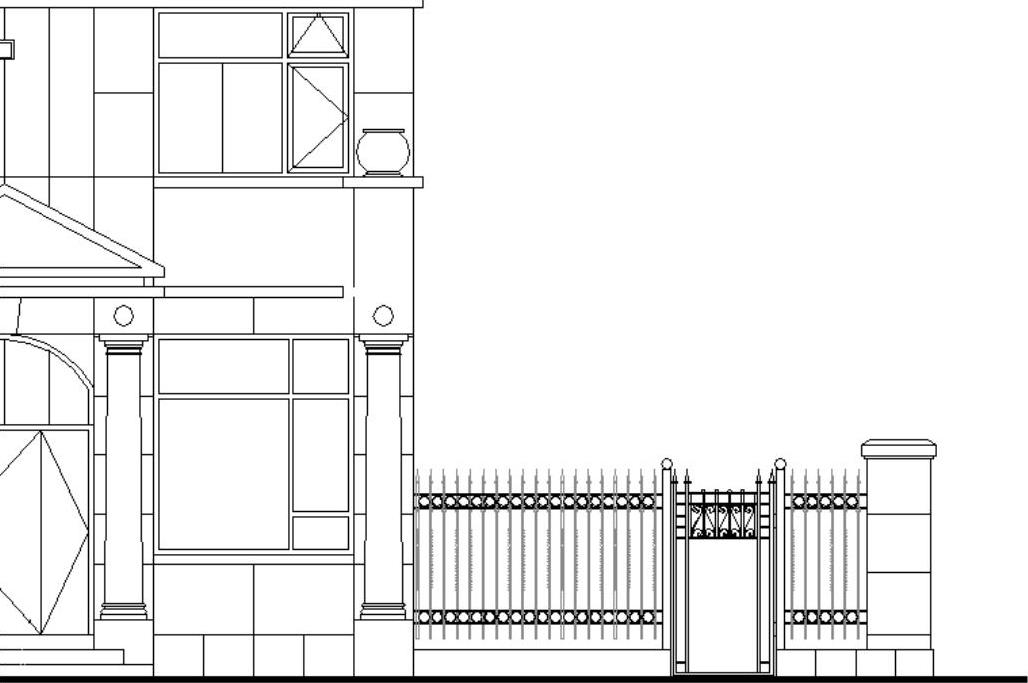

978-7-111-34757-6-Chapter10-55.jpg采用与此相似的方法,完成围栏其他部分,如图10-27所示。


图10-27 完成围栏其他部分

978-7-111-34757-6-Chapter10-57.jpg另外一侧的围栏及平台的绘制方法,与前面操作相类似,如图10-28所示。


图10-28 另一侧围栏

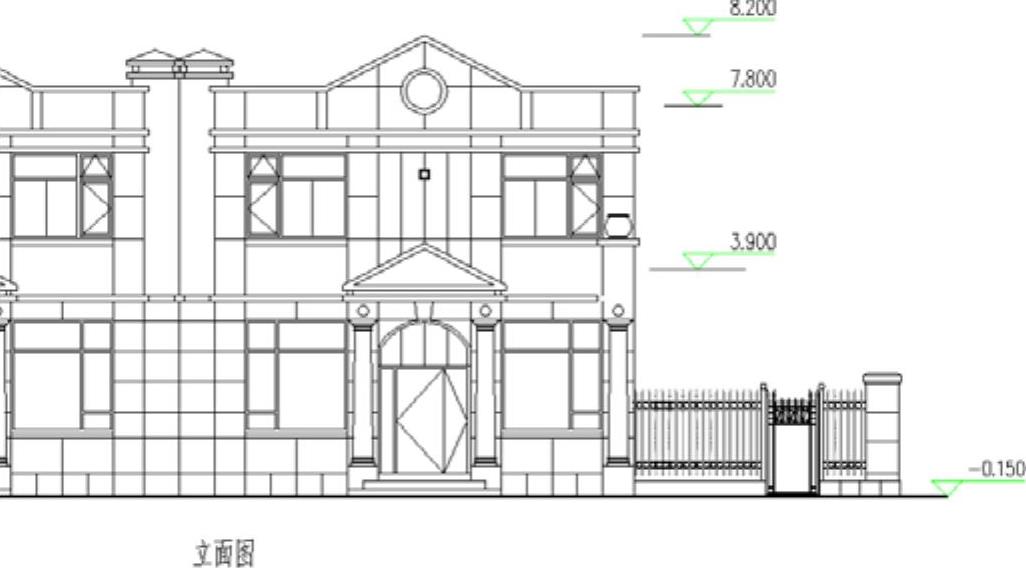

978-7-111-34757-6-Chapter10-59.jpg利用“直线”和“单行文字”命令,标注标高和文字尺寸等,如图10-29所示。


图10-29 标注标高

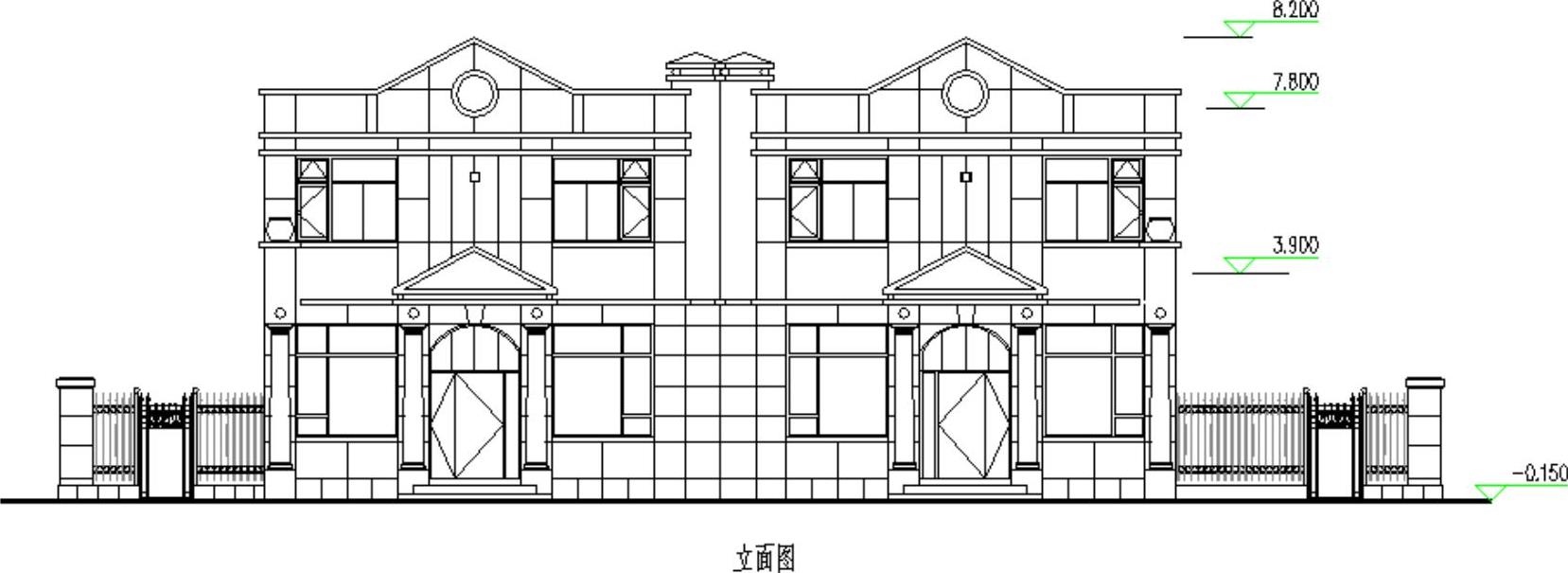

978-7-111-34757-6-Chapter10-61.jpg进行图形视图缩放观察,完成整个低层建筑立面图绘制并存储,如图10-30所示。


图10-30 完成整个立面图
