门厅、客厅及餐厅平面布置案例示范

2023-08-18 理论教育 版权反馈
【摘要】：现代家庭客厅装修变得越来越重要，因为不论是主人茶余饭后的休憩，还是客人造访，客厅都是人们逗留最多的地方。客厅的风格基调，往往体现出主人的生活情趣与审美。图9-23 一居室装饰平面图9-24 布置家具前的门厅门厅布置。客厅及餐厅布置。图9-27 布置家具前的客厅与餐厅图9-28 插入沙发图9-29 绘制矩形茶几图9-30 绘制电视柜利用“插入块”命令，插入餐桌，如图9-32所示。注意保存图形，如图9-34所示。

现代家庭客厅装修变得越来越重要，因为不论是主人茶余饭后的休憩，还是客人造访，客厅都是人们逗留最多的地方。客厅的风格基调，往往体现出主人的生活情趣与审美。


图9-23 一居室装饰平面


图9-24 布置家具前的门厅

978-7-111-34757-6-Chapter09-48.jpg门厅布置。

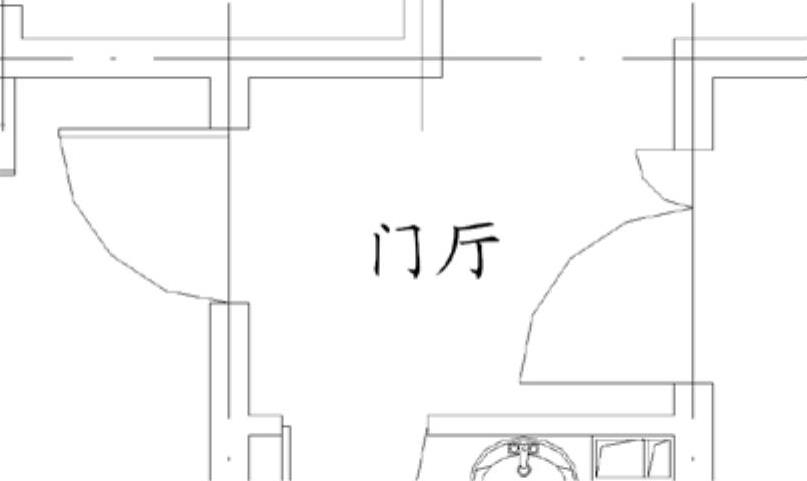

978-7-111-34757-6-Chapter09-49.jpg需要布置家具的门厅，如图9-24所示。

978-7-111-34757-6-Chapter09-50.jpg利用“多段线”命令，绘制矩形鞋柜轮廓，如图9-25所示。


图9-25 绘制鞋柜轮廓


图9-26 绘制鞋柜门扇

978-7-111-34757-6-Chapter09-53.jpg利用“直线”和“镜像”命令，绘制鞋柜门扇轮廓，如图9-26所示。

978-7-111-34757-6-Chapter09-54.jpg客厅及餐厅布置。

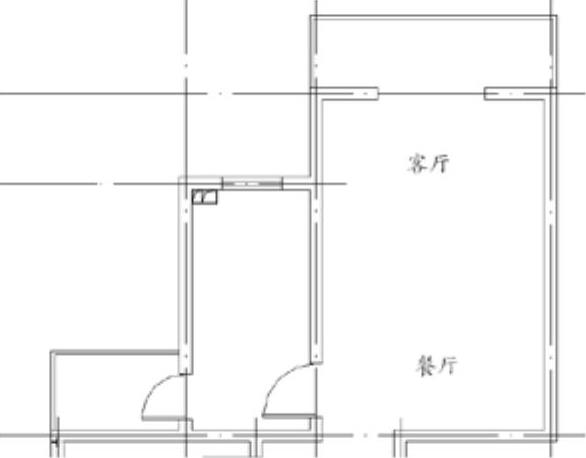

978-7-111-34757-6-Chapter09-55.jpg需要布置家具的客厅与餐厅，如图9-27所示。

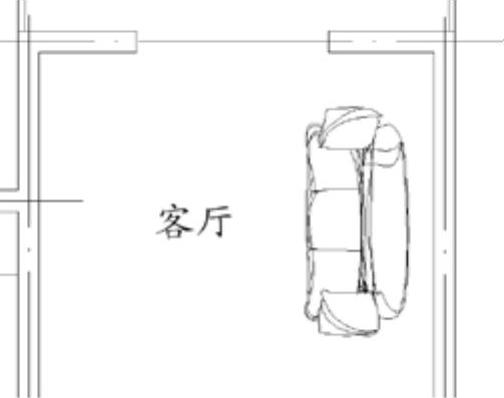

978-7-111-34757-6-Chapter09-56.jpg利用“插入块”命令，插入沙发，如图9-28所示。

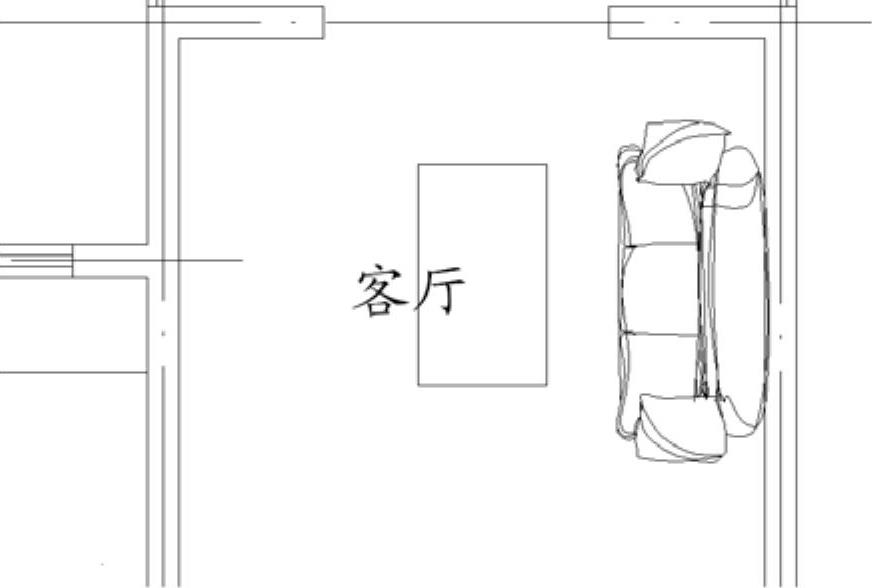

978-7-111-34757-6-Chapter09-57.jpg利用“矩形”绘制矩形茶几造型，如图9-29所示。

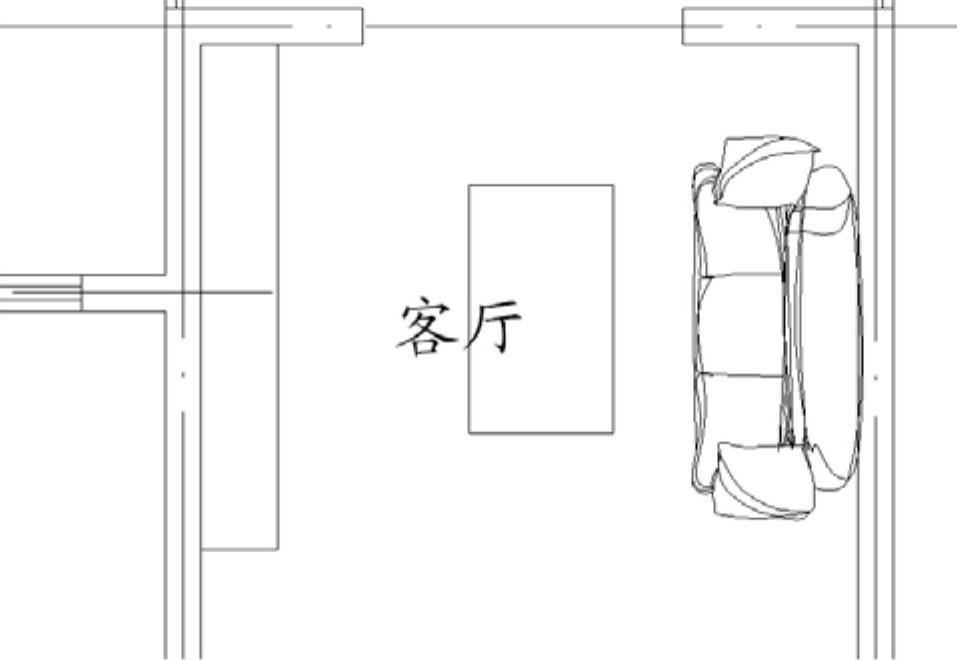

978-7-111-34757-6-Chapter09-58.jpg利用“多段线”命令，绘制电视柜轮廓造型，如图9-30所示。

978-7-111-34757-6-Chapter09-59.jpg利用“插入块”命令，在电视柜上插入电视机造型，如图9-31所示。


图9-27 布置家具前的客厅与餐厅


图9-28 插入沙发


图9-29 绘制矩形茶几


图9-30 绘制电视柜

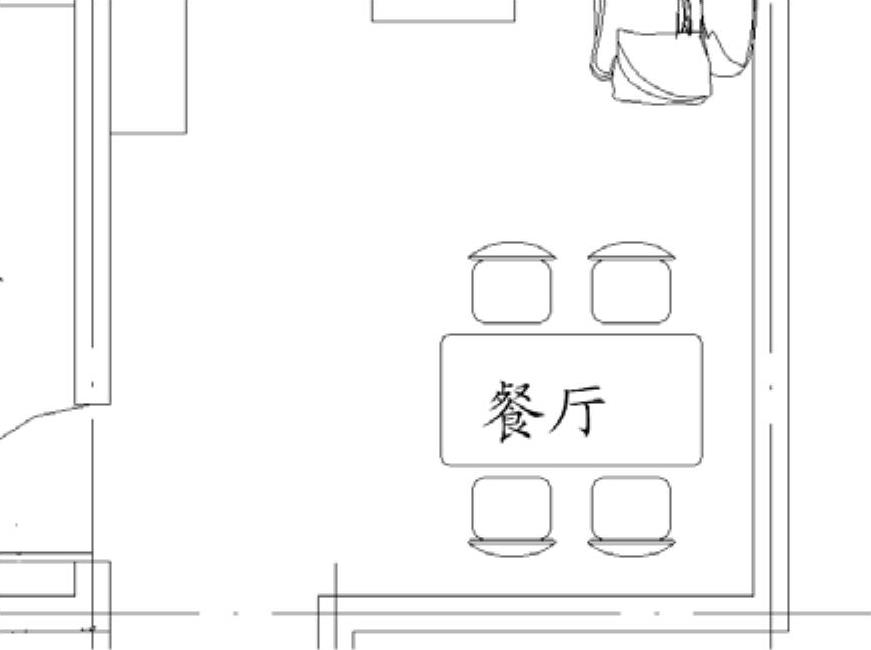

978-7-111-34757-6-Chapter09-64.jpg利用“插入块”命令，插入餐桌，如图9-32所示。

978-7-111-34757-6-Chapter09-65.jpg利用“插入块”命令，插入冰箱，如图9-33所示。

978-7-111-34757-6-Chapter09-66.jpg完成客厅及餐厅的家具布置。注意保存图形，如图9-34所示。


图9-31 插入电视机


图9-32 插入餐桌


图9-33 插入冰箱


图9-34 客厅与餐厅
