AutoCAD2012中文版景观造型绘制实例教程

2023-08-18 理论教育 版权反馈
【摘要】：利用“圆”、“直线”和“修剪”命令，绘制水景上侧造型，如图8-57所示。图8-55 镜像图形图8-56 连接弧线段图8-57 绘制水景上侧造型图8-58 绘制正方形图8-59 勾画放射线图8-60 填充水波造型利用“标注文字”和“图案填充”命令，在水景范围标注文字，然后填充水景中的水波造型，如图8-60所示。图8-62 绘制水景连接图线图8-63 完成景观造型绘制

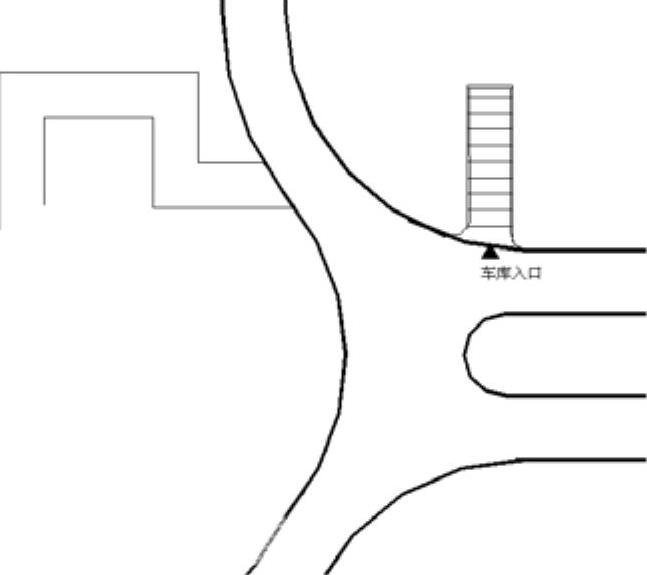

978-7-111-34757-6-Chapter08-92.jpg利用“多段线”、“偏移”和“拉伸”命令，绘制小区中部的水景环境景观造型，先创建通道造型，如图8-53所示。

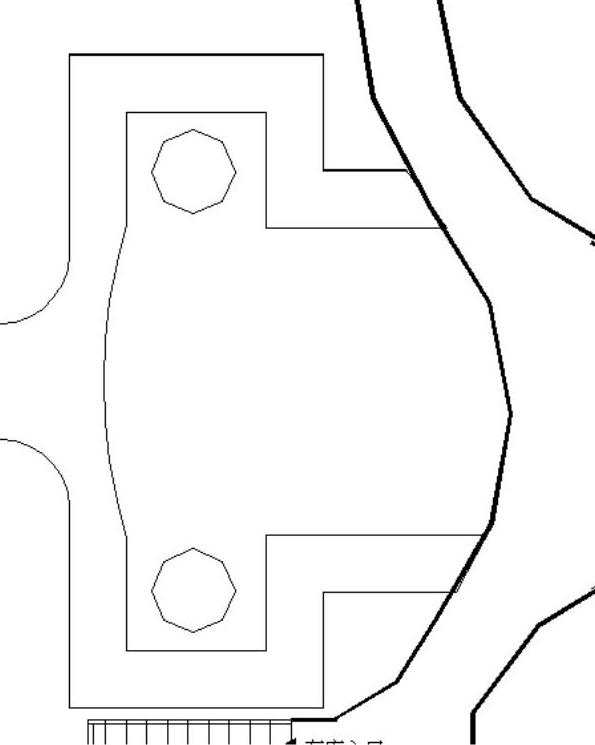

图8-53 绘制通道造型

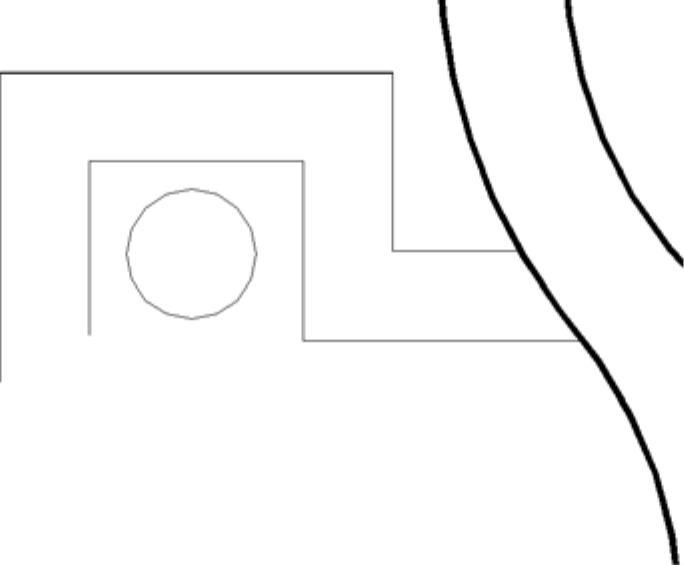

图8-54 创建一个圆形

978-7-111-34757-6-Chapter08-95.jpg利用“圆”命令，在内侧创建一个圆形，如图8-54所示。

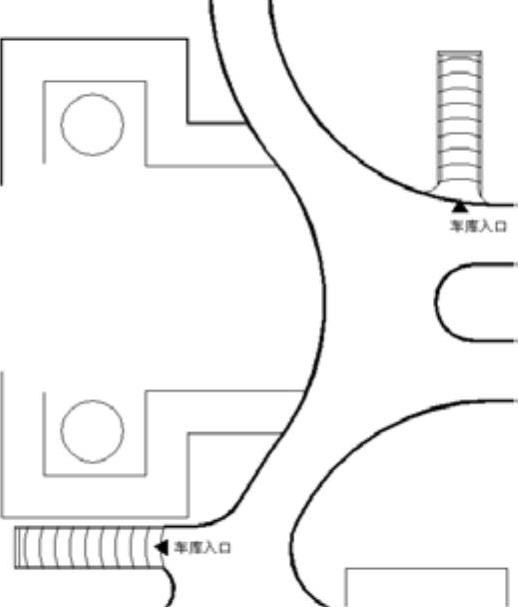

978-7-111-34757-6-Chapter08-96.jpg利用“镜像”命令，进行镜像，得到对称图形造型，如图8-55所示。

978-7-111-34757-6-Chapter08-97.jpg利用“圆弧”命令，连接中间部分弧线段，如图8-56所示。

978-7-111-34757-6-Chapter08-98.jpg利用“圆”、“直线”和“修剪”命令，绘制水景上侧造型，如图8-57所示。

978-7-111-34757-6-Chapter08-99.jpg利用“正多边形”命令，在左端绘制正方形花池造型，如图8-58所示。

978-7-111-34757-6-Chapter08-100.jpg利用“直线”和“修剪”命令，勾画放射状线条，如图8-59所示。


图8-55 镜像图形


图8-56 连接弧线段

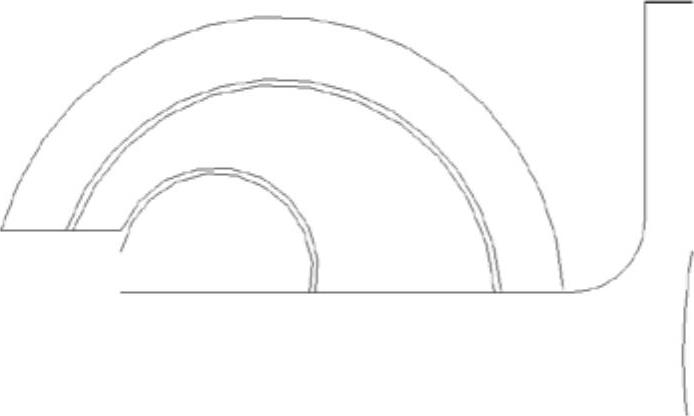

图8-57 绘制水景上侧造型

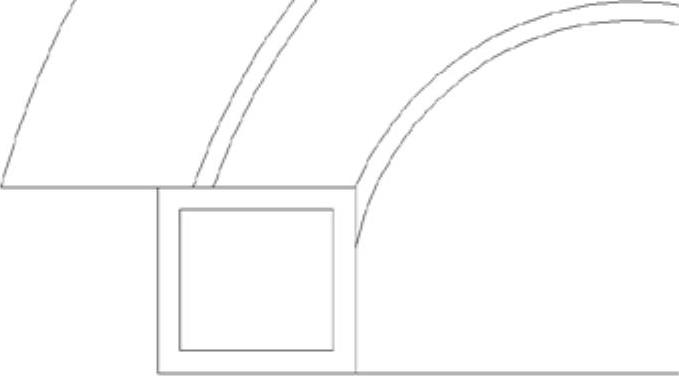

图8-58 绘制正方形

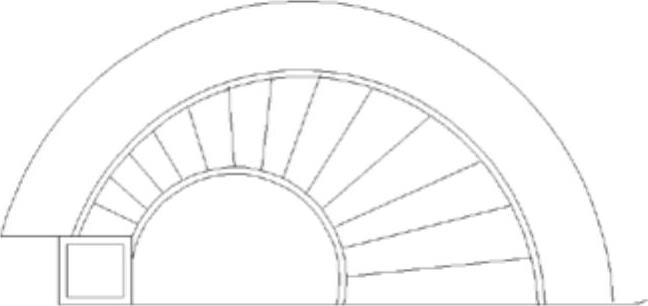

图8-59 勾画放射线

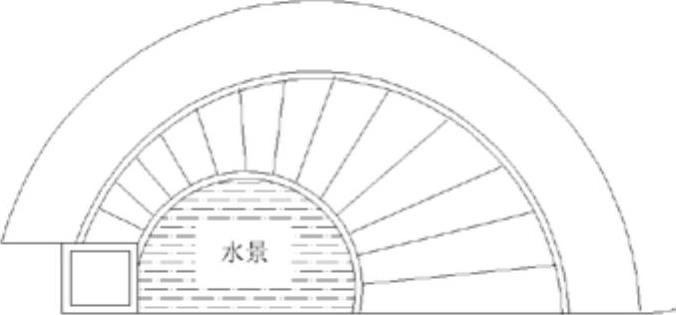

图8-60 填充水波造型

978-7-111-34757-6-Chapter08-107.jpg利用“标注文字”和“图案填充”命令，在水景范围标注文字，然后填充水景中的水波造型，如图8-60所示。

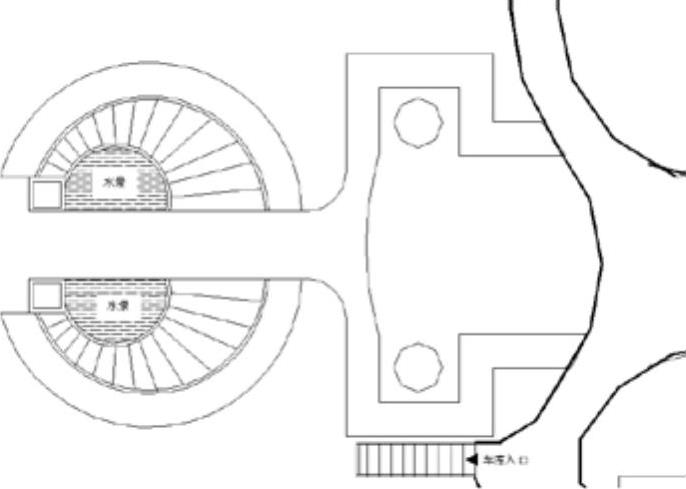

图8-61 镜像水景造型

978-7-111-34757-6-Chapter08-109.jpg利用“镜像”命令，通过镜像的方式得到对称造型，如图8-61所示。

978-7-111-34757-6-Chapter08-110.jpg利用“直线”命令，在两个水景造型中间，绘制连接图线造型，如图8-62所示。

978-7-111-34757-6-Chapter08-111.jpg利用“多段线”和“圆弧”命令，绘制水景造型与会所的连接图线，完成景观造型绘制，如图8-63所示。

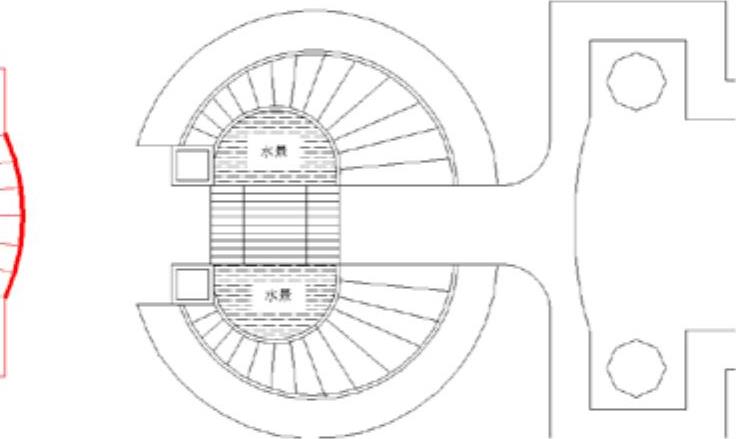

图8-62 绘制水景连接图线

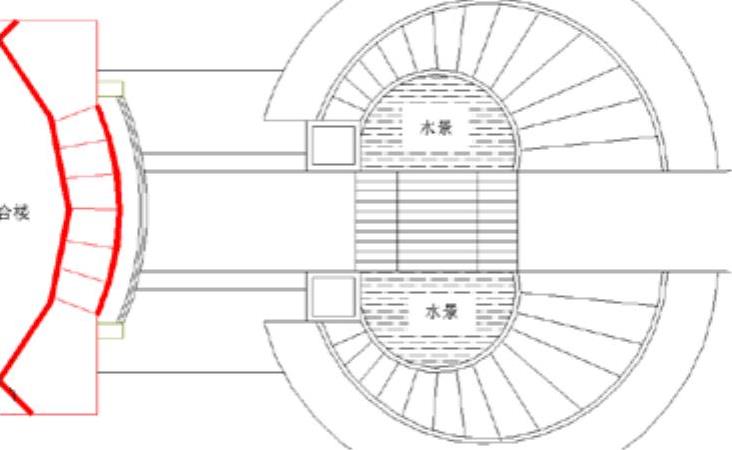

图8-63 完成景观造型绘制
