AutoCAD2012小区道路图形绘制实例

2023-08-18 理论教育 版权反馈
【摘要】：本小节介绍住宅小区的小区道路和地下车库入口等造型的CAD绘制和设计方法。图8-35 创建主入口道路图8-36 创建小区道路利用“多段线”命令，在上部小区组团范围，创建组团内的道路轮廓，如图8-37所示。图8-43 绘制车库入口与入口弧线利用“圆弧”和“偏移”命令，绘制其他位置的地下车库出入口造型，调用“修剪”命令，并对相应的道路线进行修改，如图8-44所示。

本小节介绍住宅小区的小区道路和地下车库入口等造型的CAD绘制和设计方法。

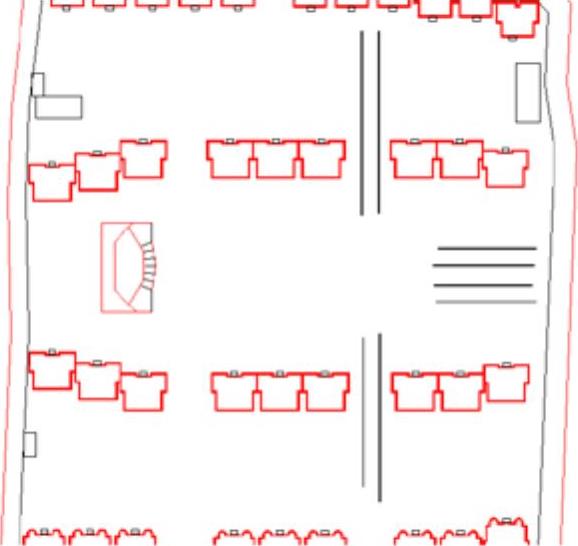

978-7-111-34757-6-Chapter08-55.jpg利用“直线”命令，创建小区主入口道路，分为两条道路，如图8-35所示。

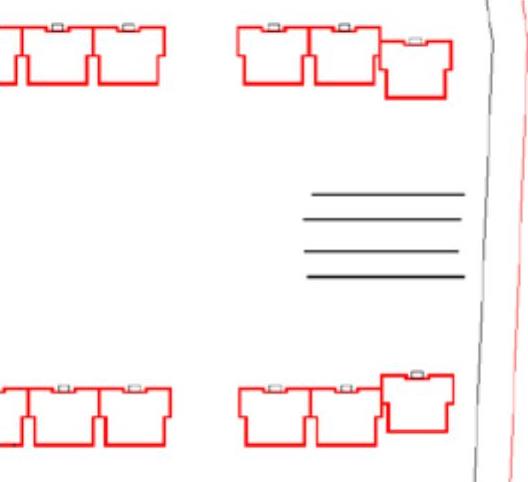

978-7-111-34757-6-Chapter08-56.jpg利用“多段线”和“偏移”命令，从主入口道路向侧创建小区道路，如图8-36所示。


图8-35 创建主入口道路


图8-36 创建小区道路

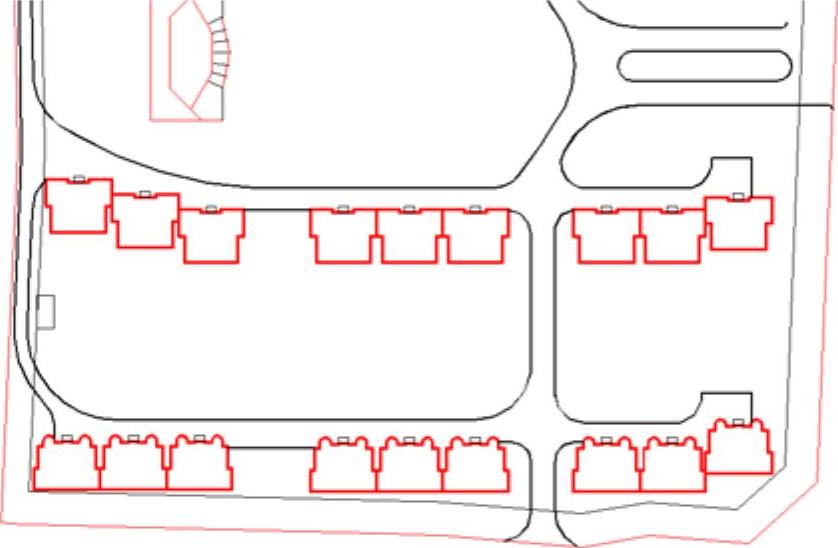

978-7-111-34757-6-Chapter08-59.jpg利用“多段线”命令，在上部小区组团范围，创建组团内的道路轮廓，如图8-37所示。


图8-37 创建组团道路

978-7-111-34757-6-Chapter08-61.jpg利用“圆角”命令，对道路进行倒圆角，形成道路转弯半径，如图8-38所示。


图8-38 道路倒圆角

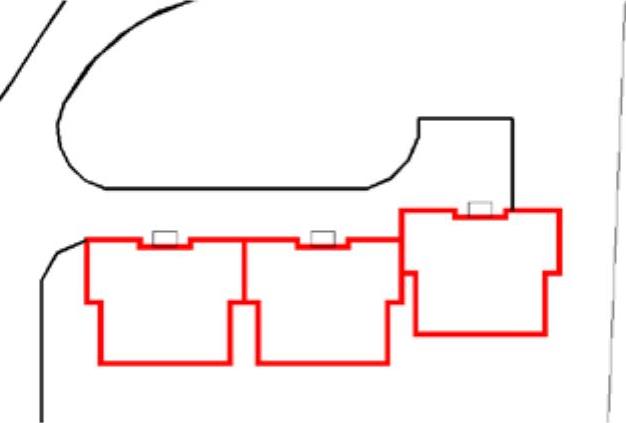

978-7-111-34757-6-Chapter08-63.jpg对一些弧度大的或多段连续弧度变化地方，使用“圆弧”和“修剪”命令进行创建转弯半径造型，如图8-39所示。

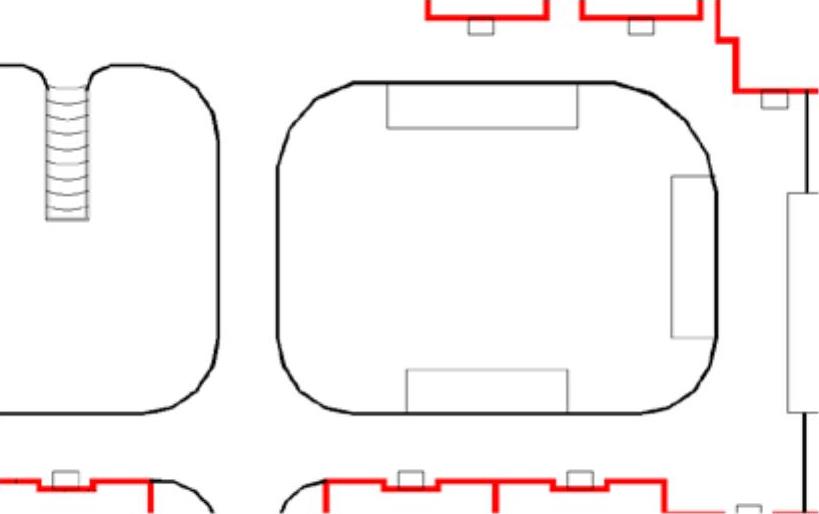

978-7-111-34757-6-Chapter08-64.jpg利用“多段线”和“圆弧”命令，在小区路尽端，需绘制一个回车场造型，如图8-40所示。


图8-39 绘制多段变化弧线造型


图8-40 绘制回车场造型

978-7-111-34757-6-Chapter08-67.jpg按上述方法，创建小区其他位置的小区或组团道路，如图8-41所示。

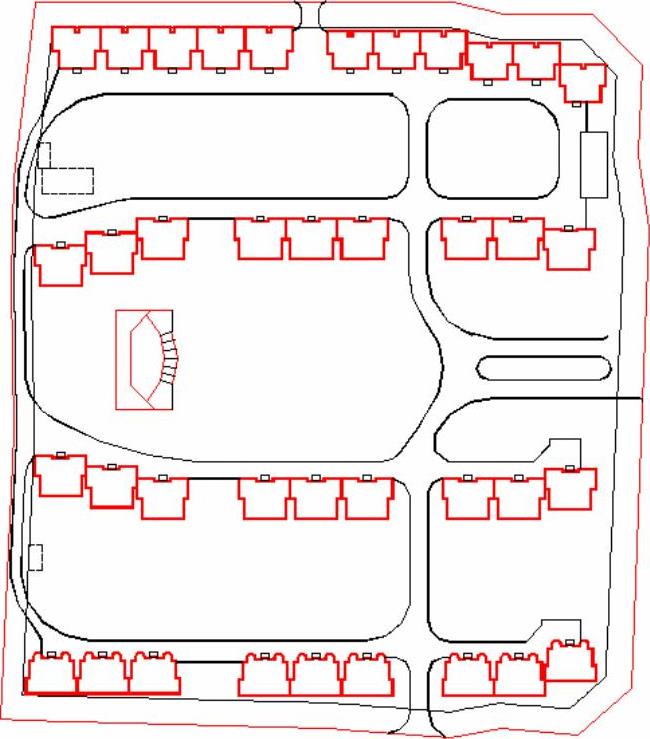

978-7-111-34757-6-Chapter08-68.jpg完成道路绘制，如图8-42所示。


图8-41 创建其他位置道路


图8-42 完成道路绘制

978-7-111-34757-6-Chapter08-71.jpg利用“多段线”和“圆弧”命令，根据地下室的布局情况，在相应的地面位置绘制地下车库入口造型，如图8-43左图所示。

978-7-111-34757-6-Chapter08-72.jpg利用“圆弧”和“偏移”命令，创建车库入口顶棚弧线造型，如图8-43右图所示。


图8-43 绘制车库入口与入口弧线

978-7-111-34757-6-Chapter08-74.jpg利用“圆弧”和“偏移”命令，绘制其他位置的地下车库出入口造型，调用“修剪”命令，并对相应的道路线进行修改，如图8-44所示。

978-7-111-34757-6-Chapter08-75.jpg利用“多段线”命令，创建地面汽车停车位范围轮廓，如图8-45所示。

978-7-111-34757-6-Chapter08-76.jpg按每个组团有地面停车位的要求，调用“多段线”命令，创建其他位置的地面停车位轮廓造型，如图8-46所示。


图8-44 绘制其他位置车库出入口


图8-45 创建停车位轮廓


图8-46 绘制其他位置停车位
