本小节介绍住宅小区场地及建筑单体的CAD绘制方法及其技巧。
调用“多段线”命令,绘制建设用地红线。如图8-15所示。
调用“偏移”命令,根据相关规定,绘制小区各个方向的建筑控制线,如图8-16所示。
图8-14 住宅小区建筑规划总平面图
实讲实训多媒体演示
请参见配套光盘中的\\动画演示\第8章\小区总平面图.avi。

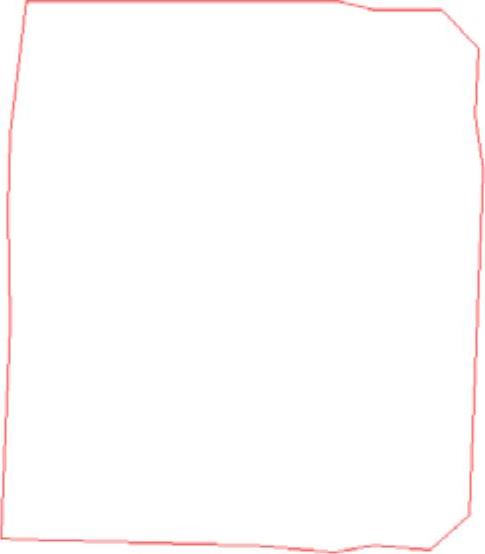

图8-15 绘制建设用地红线
图8-16 绘制建筑控制线
按上述方法准备好需要的户型平面轮廓造型(户型A、B、C、D等),如图8-17所示。

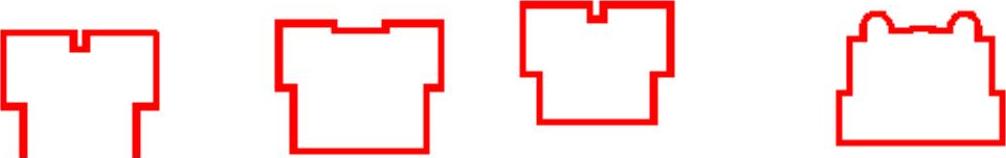

图8-17 户型轮廓造型

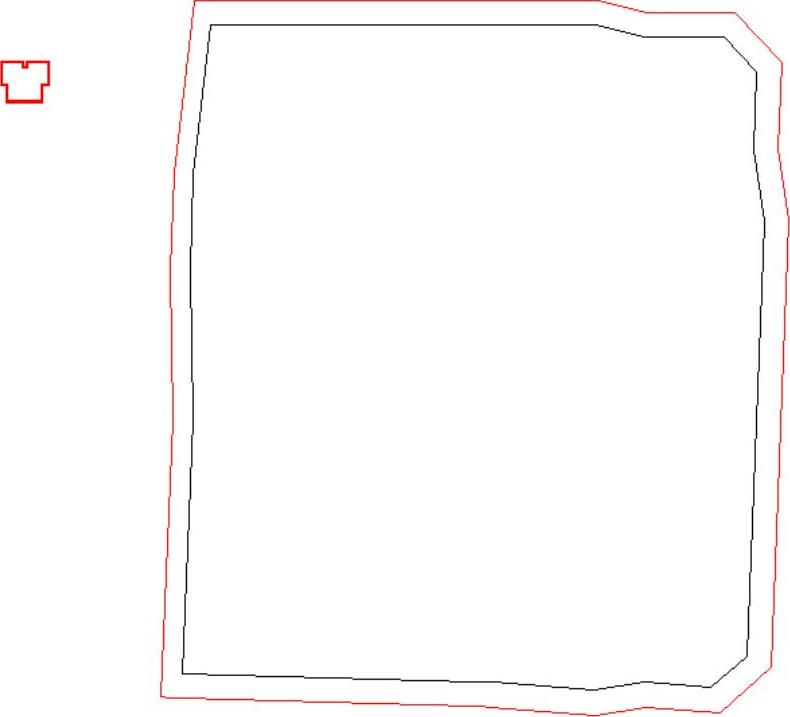

将户型建筑单体轮廓粘贴到总平面图形中,如图8-18所示。
图8-18 粘贴户型轮廓

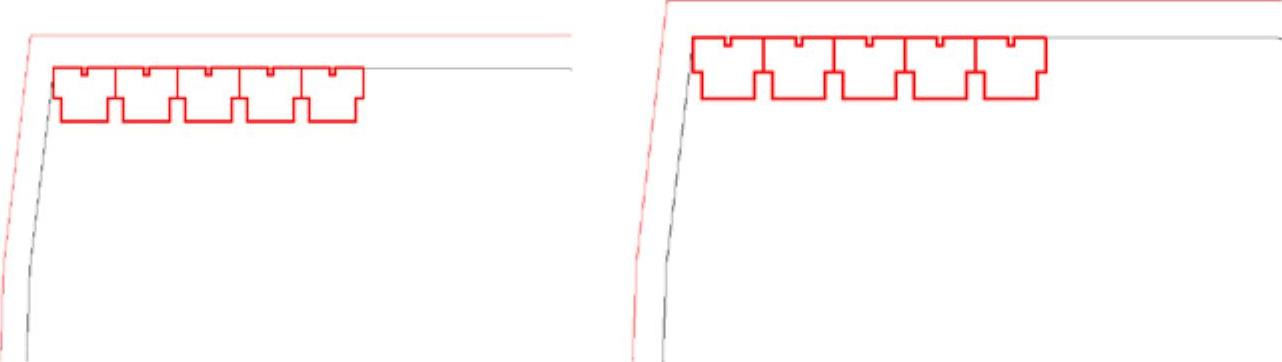

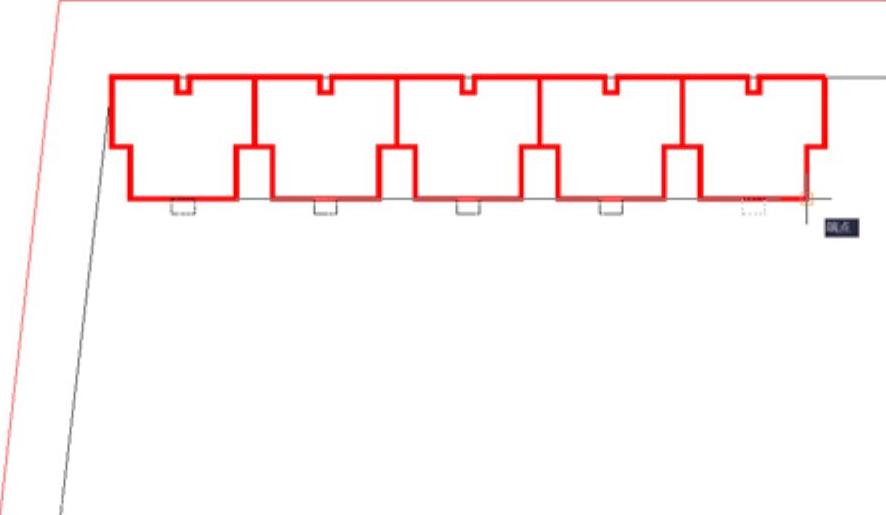

调用“复制”命令,布置A户型,如图8-19所示。
图8-19 布置建筑单体A造型

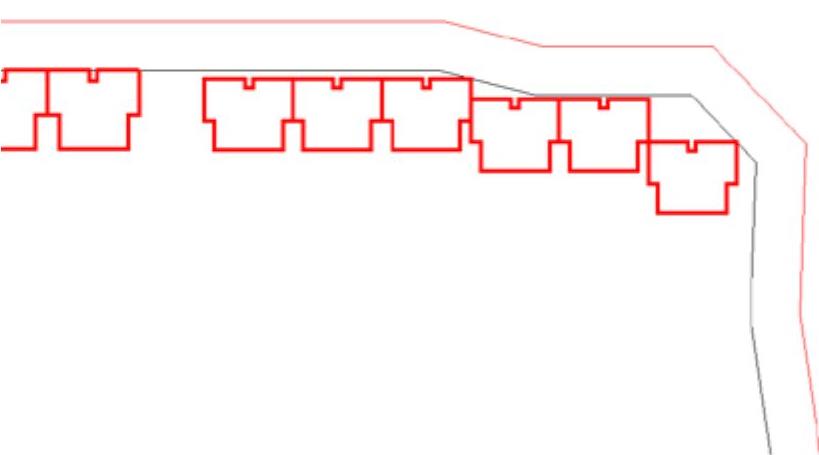

利用“复制”命令,在建设用地的右上角位置,并在建筑控制线内布置户型B住宅建筑单体造型,如图8-20所示。
图8-20 布置户型B建筑单体

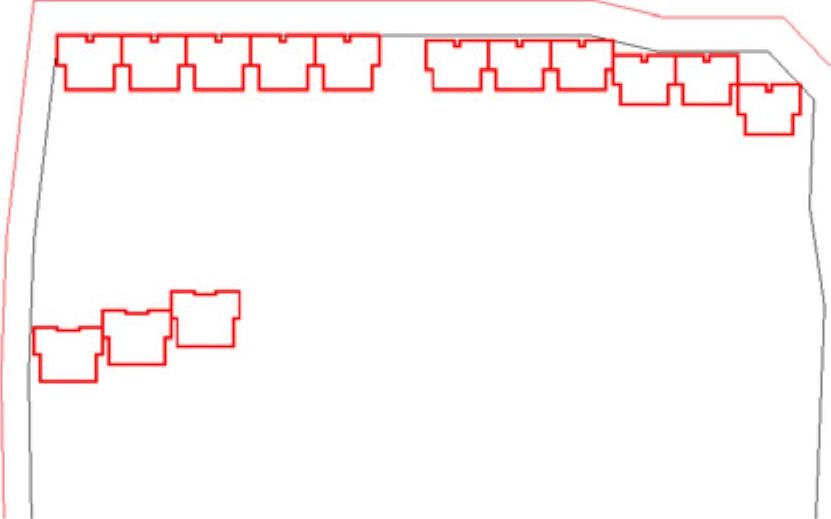

利用“复制”命令,布置户型C,如图8-21所示。
利用“复制”命令,对户型C按3个建筑单体进行组团排列,并布置新的一排C户型建筑单体组团,如图8-22所示。
在建设用地下部位置,在满足消防、日照等间距要求前提下,调用“复制”命令,布置D户型建筑单体造型,该建筑单体同样按3个组团进行布置,如图8-23所示。
图8-21 布置户型C建筑单体

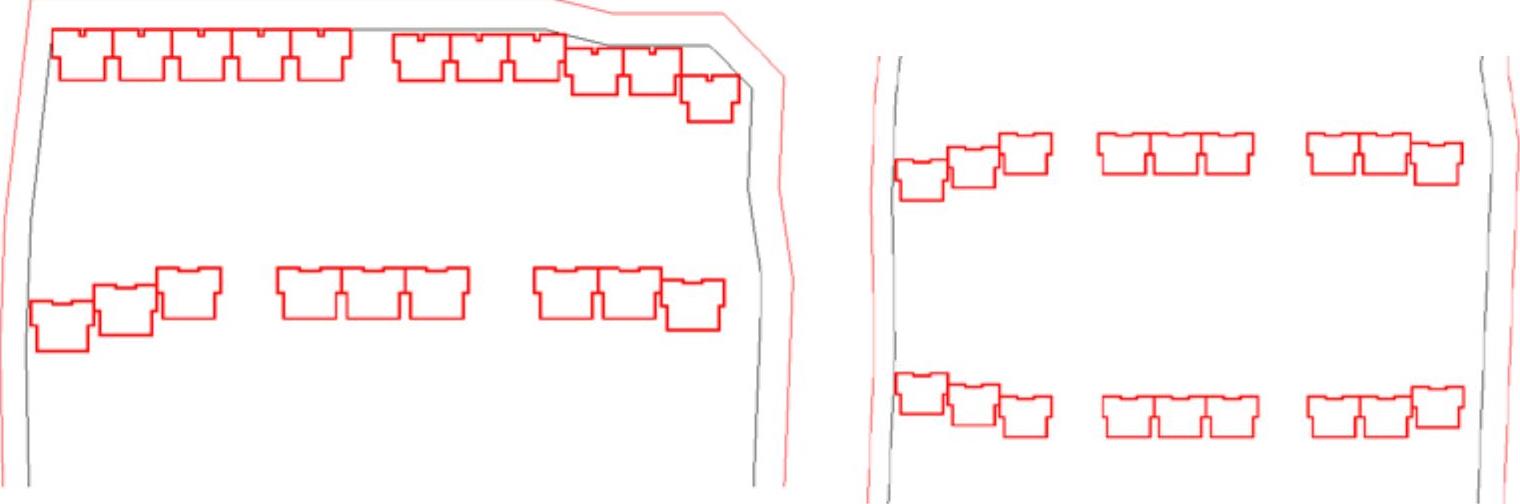

图8-22 按3个单体组团布置并布置一排建筑单体组团

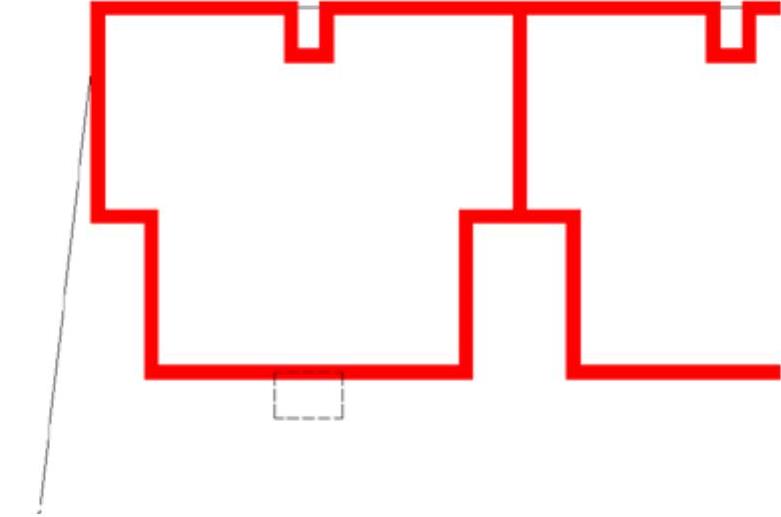

利用“多段线”命令,绘制每个住宅建筑单体的单元入口造型,如图8-24所示。

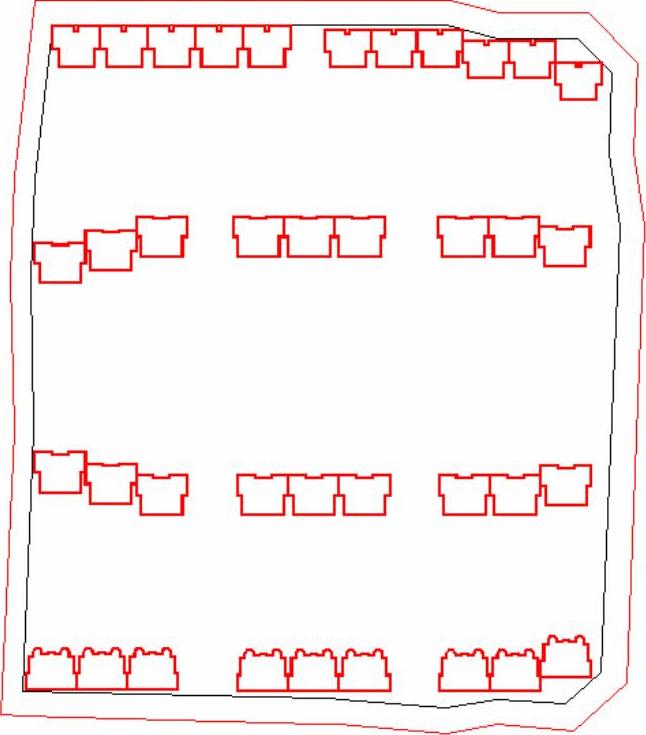

图8-23 布置D户型建筑单体
图8-24 绘制单元入口造型

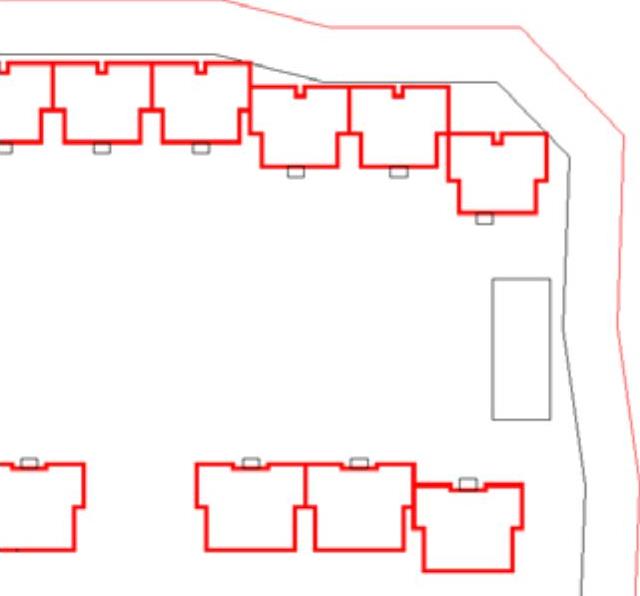

利用“复制”命令绘制其他单元入口造型,如图8-25所示。
完成总平面中住宅建筑单体的绘制,如图8-26所示。

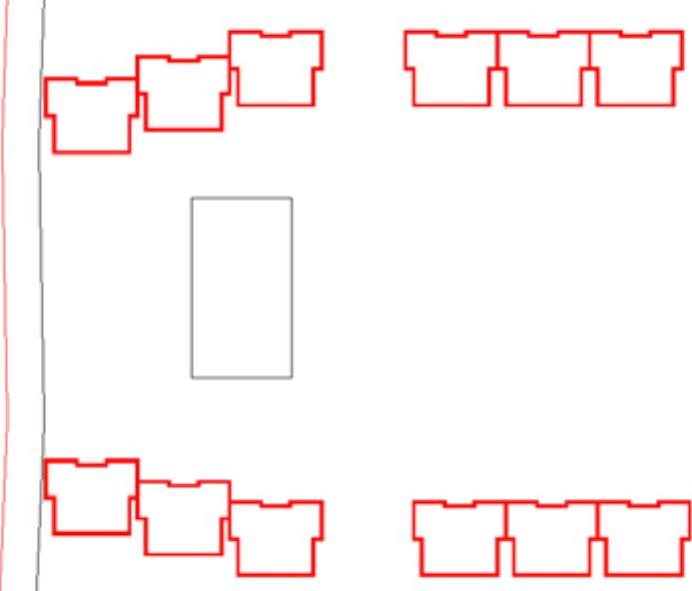

利用“矩形”命令,在小区中部位置,绘制小区会所综合楼造型,如图8-27所示。
利用“直线”命令,绘制会所内部造型图线,如图8-28所示。

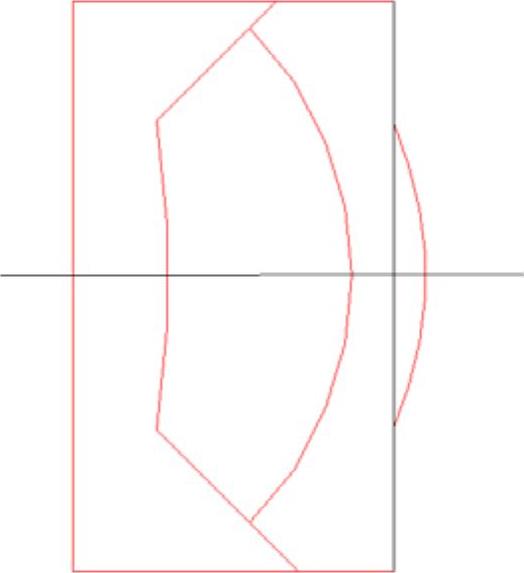

利用“圆弧”命令,绘制弧线造型,如图8-29所示。
利用“直线”命令,绘制一条直线通过弧线圆心位置,如图8-30所示。
图8-25 复制入口造型

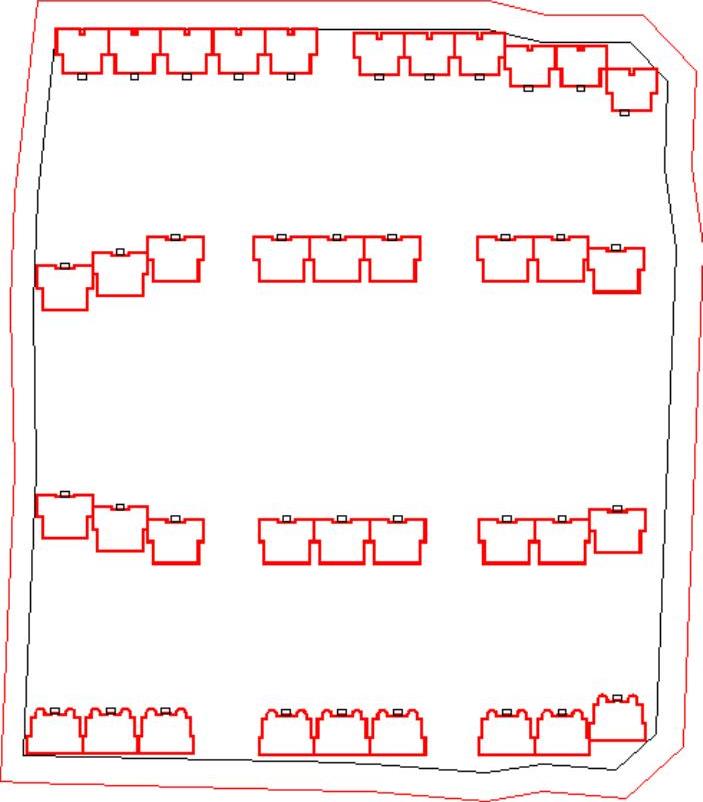

图8-26 调整各个图形
图8-27 绘制会所轮廓
图8-28 绘制内部图形

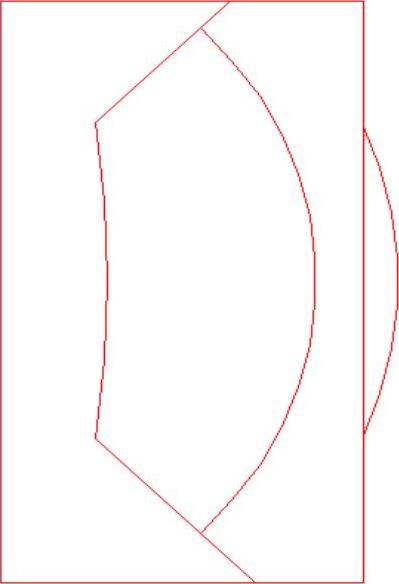

图8-29 绘制弧线造型
图8-30 绘制弧线造型
利用“旋转”命令,进行旋转复制。命令行提示与操作如下:
命令:_rotate
指定旋转角度或[基点(B)/复制(C)/放弃(U)/参照(R)/退出(X)]:C(输入C进行复制)
指定旋转角度或[基点(B)/复制(C)/放弃(U)/参照(R)/退出(X)]:(指定复制位置进行复制)
……
指定旋转角度或[基点(B)/复制(C)/放弃(U)/参照(R)/退出(X)]:(指定复制位置进行复制)
指定旋转角度或[基点(B)/复制(C)/放弃(U)/参照(R)/退出(X)]:(回车)
如图8-31所示。
利用“修剪”命令,进行剪切,得到会所造型,如图8-32所示。
图8-31 旋转复制直线

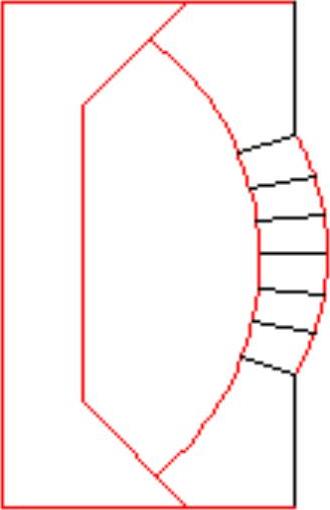

图8-32 剪切后图形
利用“矩形”命令,绘制小区配套商业楼建筑造型轮廓,如图8-33所示。
利用“多段线”命令,绘制小区配套建筑造型轮廓,如图8-34所示。
图8-33 绘制配套商业楼造型

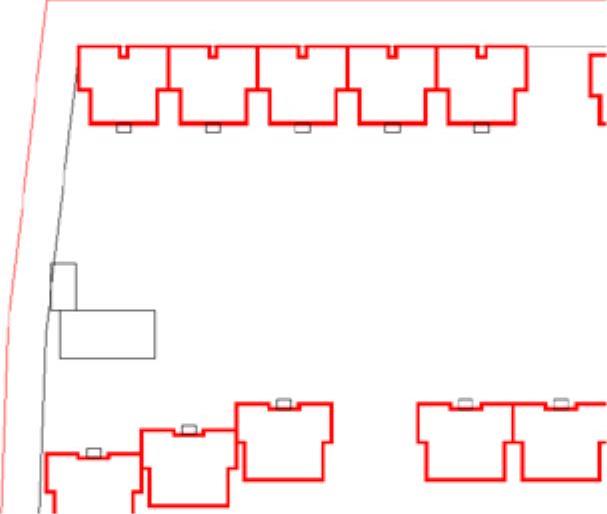

图8-34 绘制锅炉房、垃圾间等
