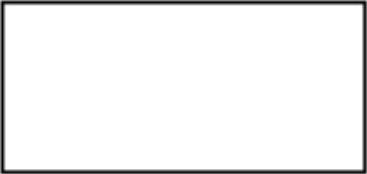

(1)新建的建筑物:采用粗实线表示,如图8-1所示。当有需要时可以在右上角用点数或是数字来表示建筑物的层数,如图8-2和图8-3所示。
图8-1 新建建筑物图例
图8-2 以点表示层数(4层)
图8-3 以数字表示层数(16层)
(2)旧有的建筑物:采用细实线表示,如图8-4所示。与新建建筑物图例一样,也可以采用在右上角用点数或数字来表示建筑物的层数。
(3)计划扩建的预留地或建筑物:采用虚线表示,如图8-5所示。
(4)拆除的建筑物:采用打上叉号的细实线表示,如图8-6所示。
图8-4 旧有建筑物图例
图8-5 计划中的建筑物图例
图8-6 拆除的建筑物图例

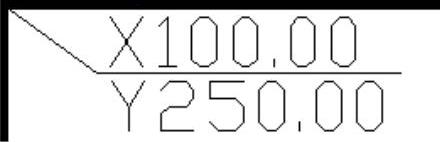

(5)坐标:如图8-7和图8-8所示。注意两种不同坐标的表示方法。
图8-7 测量坐标图例
图8-8 施工坐标图例
(6)新建的道路:如图8-9所示。其中,“R8”表示道路的转弯半径为8m,“30.10”为路面中心的标高。
(7)旧有的道路:如图8-10所示。
图8-9 新建的道路图例
图8-10 旧有的道路图例
(8)计划扩建的道路:如图8-11所示。
(9)拆除的道路:如图8-12所示。
图8-11 计划扩建的道路图例
图8-12 拆除的道路图例
用地范围
建筑师手中得到的地形图(或基地图)中一般都标明了本建设项目的用地范围。实际上,并不是所有用地范围内都可以布置建筑物。在这里,关于场地界限的几个概念及其关系需要明确,也就是常说的红线及退红线问题。

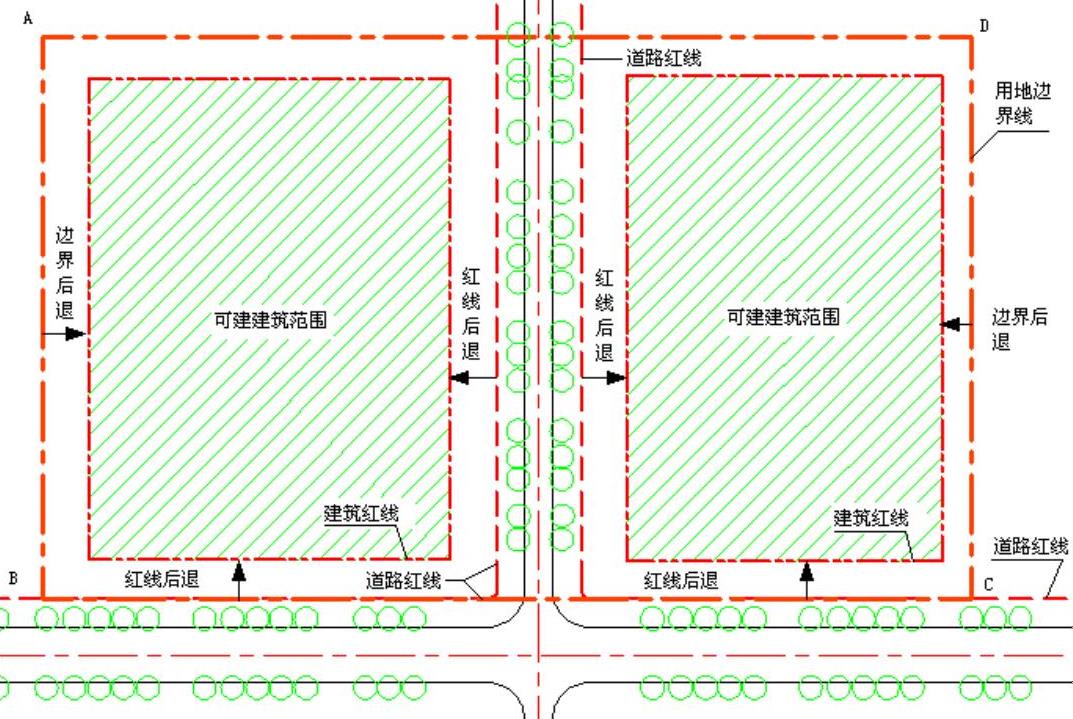

(1)建设用地边界线。指业主获得土地使用权的土地边界线,也称为地产线、征地线,如图8-13所示的ABCD范围。用地边界线范围表明地产权所属,是法律上权利和义务关系界定的范围,但并不是所有用地面积都可以用来开发建设。如果其中包括城市道路或其他公共设施,则要保证它们的正常使用(图8-13中的用地界限内就包括了城市道路)。
(2)道路红线。是指规划的城市道路路幅的边界线。也就是说,两条平行的道路红线之间为城市道路(包括居住区级道路)用地。建筑物及其附属设施的地下、地表部分如基础、地下室、台阶等不允许突出道路红线。地上部分主体结构不允许突入道路红线,在满足当地城市规划部门的要求下,允许窗罩、遮阳、雨篷等构件突入,具体规定详见《民用建筑设计通则》(GB50358-2005)。
(3)建筑红线。是指城市道路两侧控制沿街建筑物或构筑物(如外墙、台阶等)靠邻街面的界线,又称建筑控制线。建筑控制线划定可建造建筑物的范围。由于城市规划要求,在用地界线内需要由道路红线后退一定距离确定建筑控制线,这就叫做红线后退。如果考虑到在相邻建筑之间按规定留出防火间距、消防通道和日照间距的时候,也需要由用地边界后退一定的距离,这叫做后退边界。在后退的范围内可以修建广场、停车场、绿化、道路等,但不可以修建建筑物。至于建筑突出物的相关规定,与道路红线相同。
图8-13 各用地控制线之间的关系
在拿到基地图时,除了明确地物、地貌外,就是要搞清楚其中对用地范围的具体限定,为建筑设计做准备。
