常用图示标志-建筑与土木工程制图快速入门
【摘要】：详图索引符号及详图符号：平、立、剖面图中，在需要另设详图表示的部位，标注一个索引符号，以表明该详图的位置，这个索引符号即详图索引符号。图7-12 详图索引符号详图符号即详图的编号，用粗实线绘制，圆圈直径14mm，如图7-13所示。引出线与水平方向的夹角一般采用0、30、45、60、90，常见的引出线形式如图7-14所示。图7-14 引出线形式图7-15 内视符号其他符号图例统计见表7-4及表7-5。

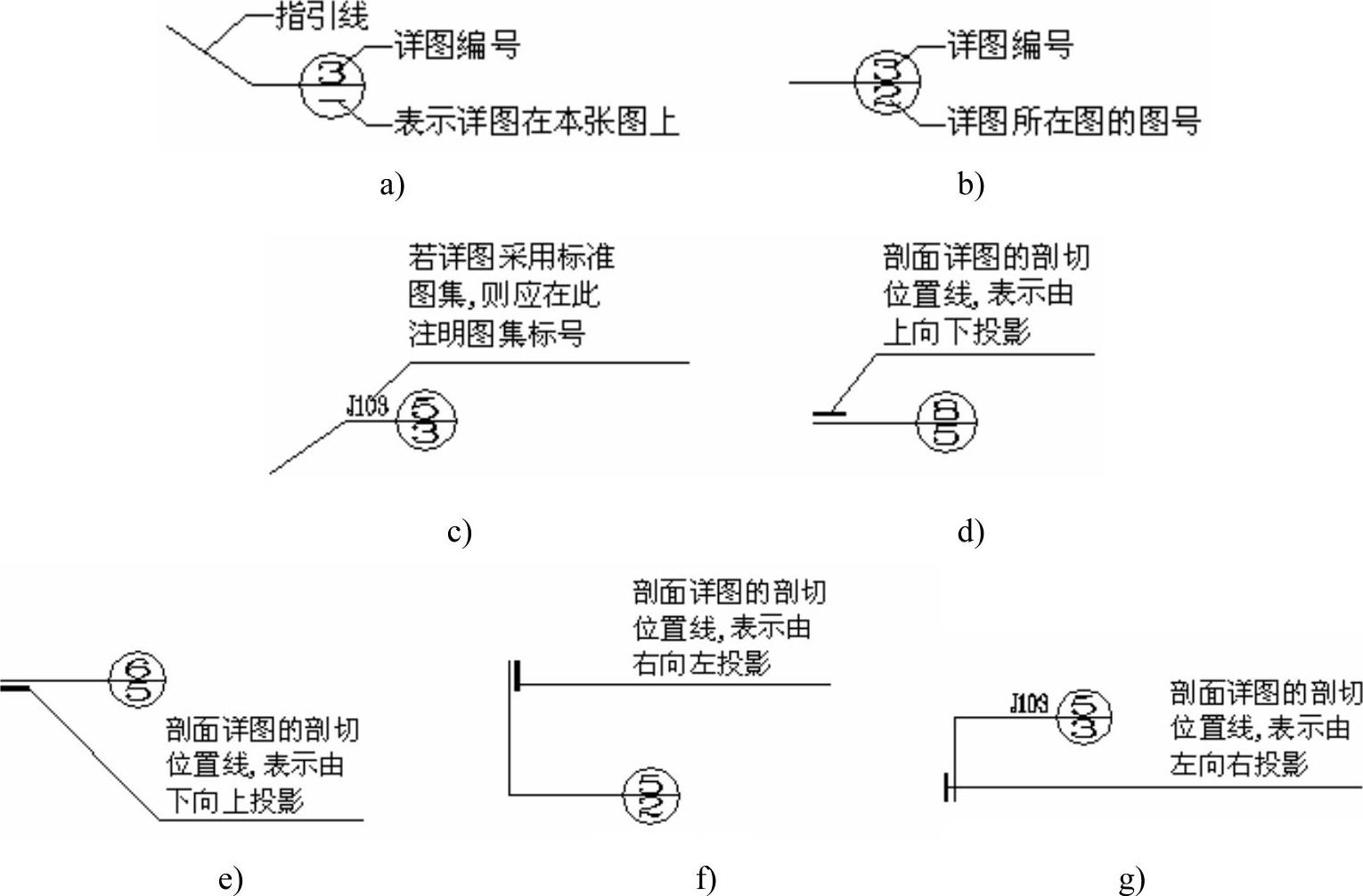

（1）详图索引符号及详图符号：平、立、剖面图中，在需要另设详图表示的部位，标注一个索引符号，以表明该详图的位置，这个索引符号即详图索引符号。详图索引符号采用细实线绘制，圆圈直径10mm。如图7-12所示，图d、e、f、g用于索引剖面详图，当详图就在本张图纸时，采用图a，详图不在本张图纸时，采用图b、c、d、e、f、g的形式。
图7-12 详图索引符号

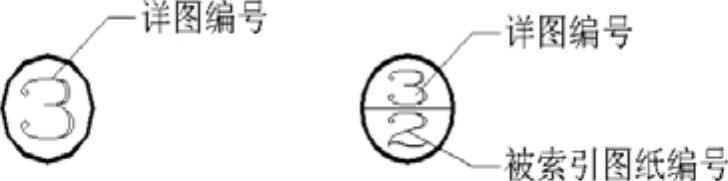

详图符号即详图的编号，用粗实线绘制，圆圈直径14mm，如图7-13所示。
图7-13 详图符号
（2）引出线：由图样引出一条或多条线段指向文字说明，该线段就是引出线。引出线与水平方向的夹角一般采用0º、30º、45º、60º、90º，常见的引出线形式如图7-14所示。图a、b、c、d为普通引出线，e、f、g、h为多层构造引出线。使用多层构造引出线时，应注意构造分层的顺序应与文字说明的分层顺序一致。文字说明可以放在引出线的端头（如图7-14a～h），也可放在引出线水平段之上（如图7-14i）。
（3）内视符号：内视符号标注在平面图中，用于表示室内立面图的位置及编号，建立平面图和室内立面图之间的联系。内视符号的形式如图7-15所示。图中立面图编号可用英文字母或阿拉伯数字表示，黑色的箭头指向表示的立面方向；图a为单向内视符号，图b为双向内视符号，图c为四向内视符号，A、B、C、D顺时针标注。
图7-14 引出线形式
图7-15 内视符号
其他符号图例统计见表7-4及表7-5。
