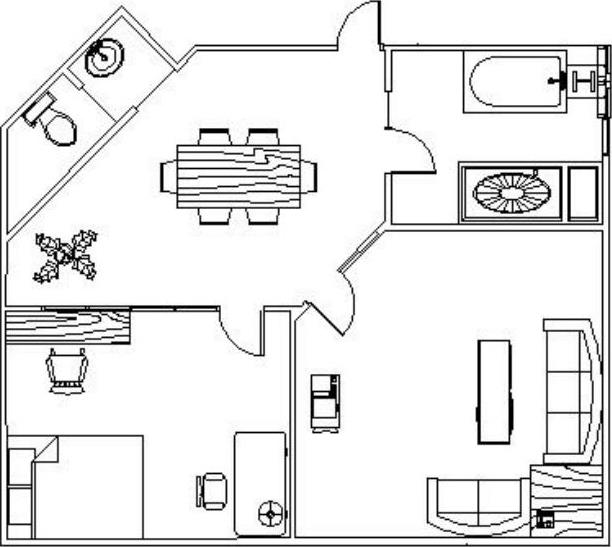

利用设计中心绘制如图6-22所示的居室布置平面图。
图6-22 居室布置平面图
实讲实训多媒体演示
请参见配套光盘中的\\动画演示\第6章\绘制居室布置平面图.avi。
绘制步骤
利用以前学过的绘图命令与编辑命令绘制住房结构平面图。其中进门为餐厅,左手为厨房,右手为卫生间,正对为客厅,客厅右边为寝室。
单击“标准”工具栏上的“工具选项板窗口”按钮,打开工具选项板。在工具选项板菜单中选择“新建工具选项板”命令,建立新的工具选项板选项卡。在新建选项卡的名称文本框中输入“住房”,确认后便新建了工具选项板中的“住房”选项卡。
单击“标准”工具栏的“设计中心”按钮,打开设计中心,将设计中心中的Kitchens、House Designer、Home-Space Planner图块拖动到工具选项板的“住房”选项卡中,如图6-23所示。

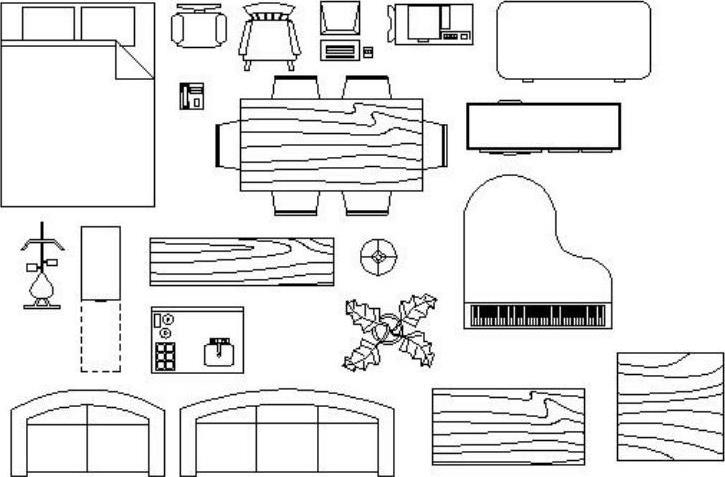

布置餐厅。将工具选项板中的Home-Space Planner图块拖动到当前图形中,利用缩放命令调整所插入的图块与当前图形的相对大小,如图6-24所示。对该图块进行分解操作,将Home-Space Planner图块分解成单独的小图块集。将图块集中的“饭桌”和“植物”图块拖动到餐厅适当位置,如图6-25所示。
图6-23 向工具选项板插入设计中心图块
布置寝室。将“双人床”图块移动到当前图形的寝室中,移动过程中,需要利用钳夹功能进行旋转和移动操作:
**移动**
指定移动点或[基点(B)/复制(C)/放弃(U)/退出(X)]:(指定移动点)
**旋转**
指定旋转角度或[基点(B)/复制(C)/放弃(U)/参照(R)/退出(X)]:90↙
**移动**
指定移动点或[基点(B)/复制(C)/放弃(U)/退出(X)]:(指定移动点)
用同样方法将“琴桌”、“书桌”、“台灯”和两个“椅子”图块移动并旋转到当前图形的寝室中,如图6-26所示。

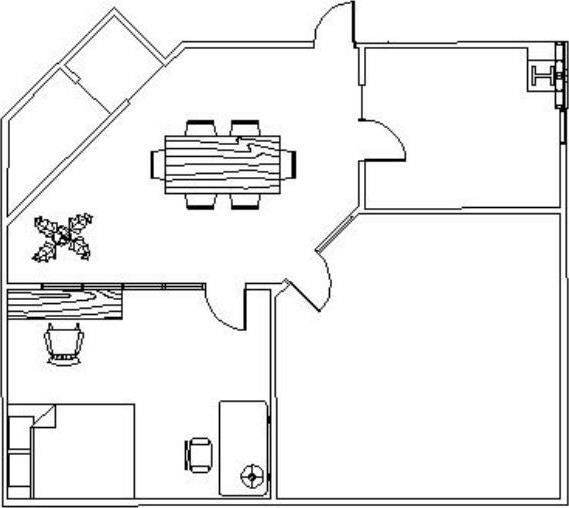

图6-24 将Home-Space Planner图块拖动到当前图形

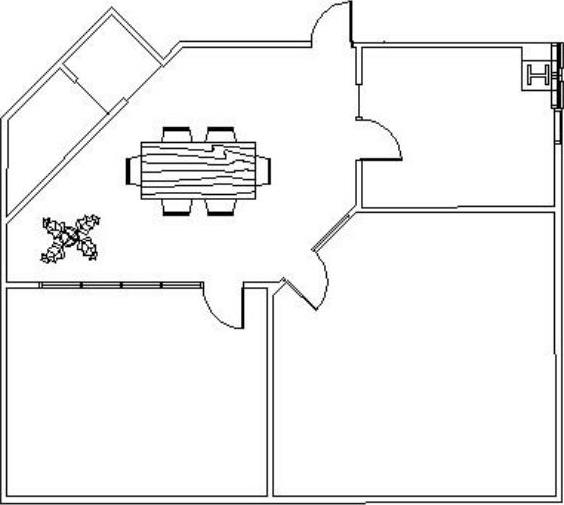

图6-25 布置餐厅
布置客厅。用同样方法将“转角桌”、“电视机”、“茶几”和两个“沙发”图块移动并旋转到当前图形的客厅中,如图6-27所示。
布置厨房。将工具选项板中的House Designer图块拖动到当前图形中,利用缩放命令调整所插入的图块与当前图形的相对大小,如图6-28所示。对该图块进行分解操作,将House Designer图块分解成单独的小图块集。用同样方法将“灶台”、“洗菜盆”和“水龙头”图块移动并旋转到当前图形的厨房中,如图6-29所示。
图6-26 布置寝室

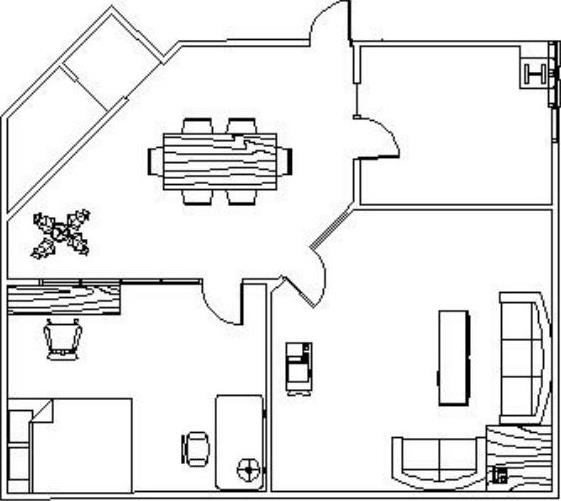

图6-27 布置客厅

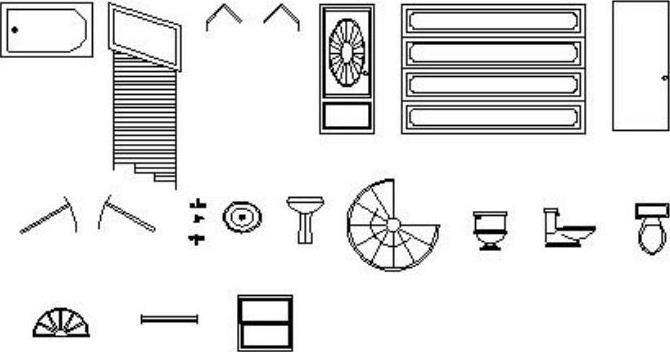

图6-28 插入House Designer图块
图6-29 布置厨房
布置卫生间。用同样方法将“马桶”和“洗脸盆”移动并旋转到当前图形的卫生间中,复制“水龙头”图块并旋转移动到洗脸盆上。删除当前图形中其他没有用到的图块,最终绘制出的图形如图6-22所示。
