在进行尺寸标注之前，要建立尺寸标注的样式。如果用户不建立尺寸样式而直接进行标注，系统使用默认的名称为STANDARD的样式。用户如果认为使用的标注样式有某些设置不合适，也可以修改标注样式。

【执行方式】

命令行：DIMSTYLE

菜单：“格式”→“标注样式”或“标注”→标注“样式”

工具栏：“标注”→“标注样式”

【操作步骤】

命令：DIMSTYLE↙

AutoCAD打开“标注样式管理器”对话框，如图5-39所示。调用此对话框可方便直观地设置和浏览尺寸标注样式，包括建立新的标注样式、修改已存在的样式、设置当前尺寸标注样式、样式重命名以及删除一个已存在的样式等。

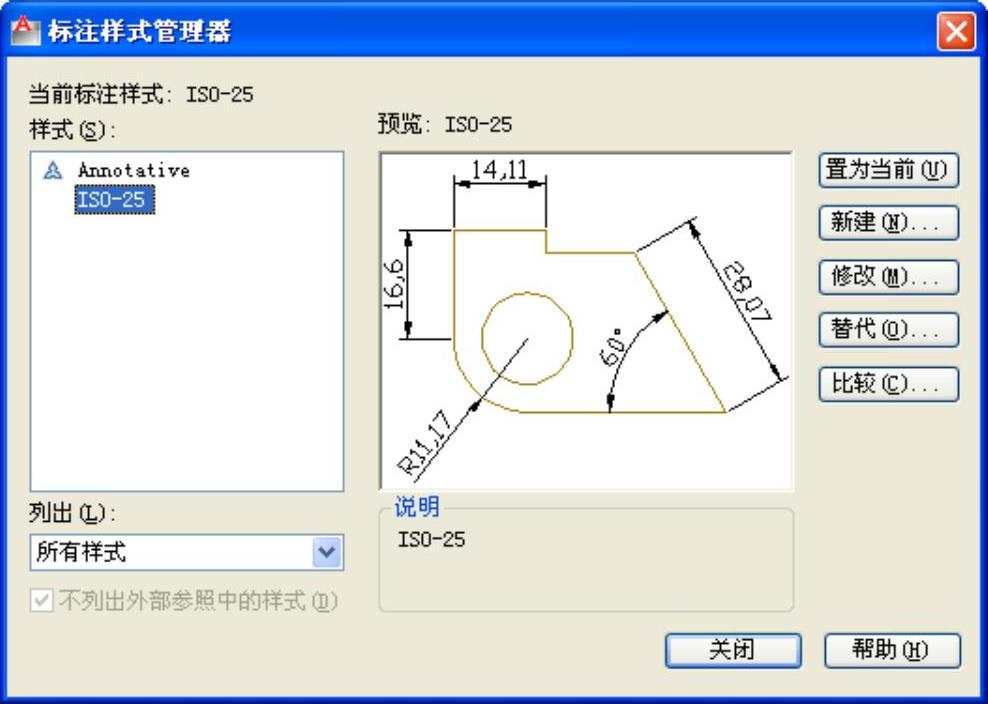

图5-39 “标注样式管理器”对话框

【选项说明】

（1）“置为当前”按钮：单击此按钮，把在“样式”列表框中选中的样式设置为当前样式。

（2）“新建”按钮：定义一个新的尺寸标注样式。单击此按钮，AutoCAD打开“创建新标注样式”对话框，如图5-40所示，调用此对话框可创建一个新的尺寸标注样式。下面介绍其中各选项的功能：

图5-40 “创建新标注样式”对话框

1）新样式名：给新的尺寸标注样式命名。

2）基础样式：选取创建新样式所基于的标注样式。单击右侧的下三角按钮，出现当前已有的样式列表，从中选取一个作为定义新样式的基础，新的样式是在这个样式的基础上修改一些特性得到的。

3）用于：指定新样式应用的尺寸类型。单击右侧的下三角按钮，出现尺寸类型列表，如果新建样式应用于所有尺寸，则选“所有标注”；如果新建样式只应用于特定的尺寸标注（例如只在标注直径时使用此样式），则选取相应的尺寸类型。

4）继续：各选项设置好以后，单击“继续”按钮，AutoCAD打开“新建标注样式”对话框，如图5-41所示，调用此对话框可对新样式的各项特性进行设置。该对话框中各部分的含义和功能将在后面介绍。

图5-41 “新建标注样式”对话框

（3）“修改”按钮：修改一个已存在的尺寸标注样式。单击此按钮，AutoCAD将弹出“修改标注样式”对话框，该对话框中的各选项与“新建标注样式”对话框中完全相同，用户可以在此对已有标注样式进行修改。

（4）“替代”按钮：设置临时覆盖尺寸标注样式。单击此按钮，AutoCAD打开“替代当前样式”对话框，该对话框中各选项与“新建标注样式”对话框完全相同，用户可改变选项的设置覆盖原来的设置，但这种修改只对指定的尺寸标注起作用，而不影响当前尺寸变量的设置。

（5）“比较”按钮：比较两个尺寸标注样式在参数上的区别，或浏览一个尺寸标注样式的参数设置。单击此按钮，AutoCAD打开“比较标注样式”对话框，如图5-42所示。可以把比较结果复制到剪贴板上，然后再粘贴到其他的Windows应用软件上。

图5-42 “比较标注样式”对话框
