在设置好表格样式后，用户可以调用TABLE命令创建表格。

【执行方式】

命令行：TABLE

菜单：“绘图”→“表格”

工具栏：“绘图”→“表格”

【操作步骤】

命令：TABLE↙

AutoCAD将打开“插入表格”对话框，如图5-36所示。

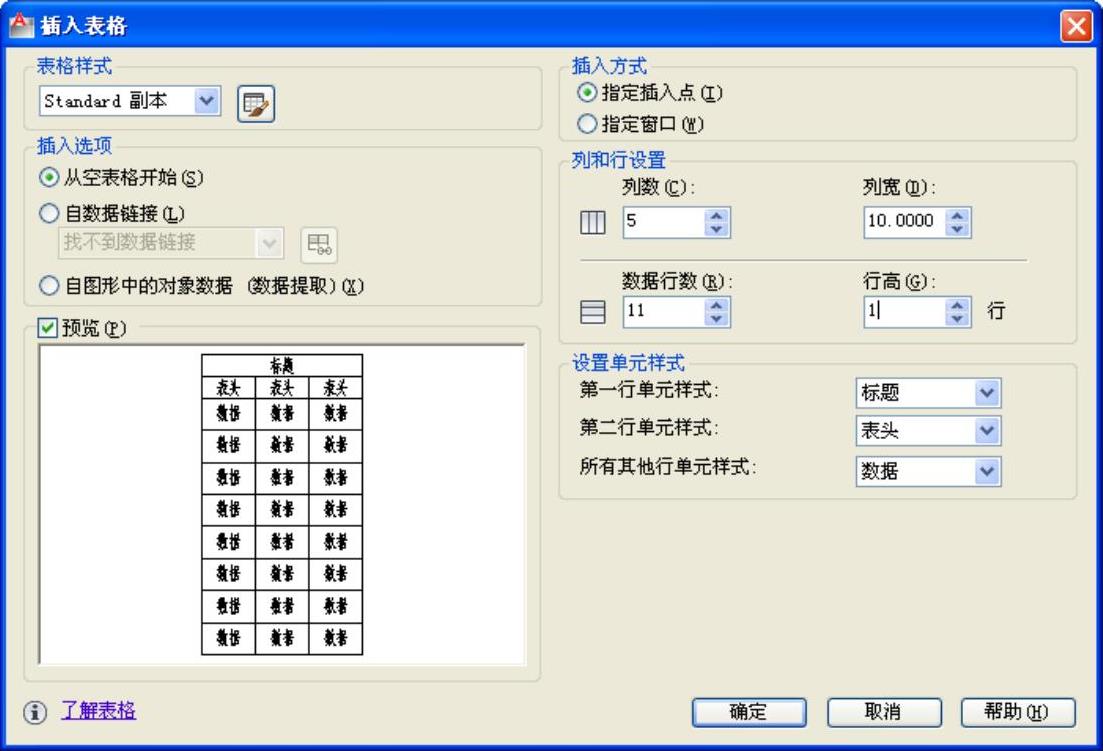

图5-36 “插入表格”对话框

【选项说明】

（1）“表格样式”选项组：可以在“表格样式名称”下拉列表框中选择一种表格样式，也可以单击后面的按钮新建或修改表格样式。

（2）“插入方式”选项组：

1）“指定插入点”单选按钮：指定表格左上角的位置。可以使用定点设备，也可以在命令行中输入坐标值。如果表样式将表的方向设置为由下而上读取，则插入点位于表的左下角。

2）“指定窗口”单选按钮：指定表格的大小和位置。可以使用定点设备，也可以在命令行输入坐标值。选定此选项时，行数、列数、列宽和行高取决于窗口的大小以及列和行的设置。

（3）“列和行设置”选项组：指定列和行的数目以及列宽与行高。

在“插入表格”对话框中进行相应的设置后，单击“确定”按钮，系统在指定的插入点或窗口自动插入一个空表格，并显示多行文字编辑器，用户可以逐行逐列输入相应的文字或数据，如图5-37所示。

图5-37 空表格和多行文字编辑器
