表格样式是用来控制表格基本形状和间距的一组设置。和文字样式一样，所有AutoCAD图形中的表格都有和其相对应的表格样式。当插入表格对象时，AutoCAD使用当前设置的表格样式。模板文件ACAD.DWT和ACADISO.DWT中定义了名叫STANDARD的默认表格样式。

【执行方式】

命令行：TABLESTYLE

菜单：“格式”→“表格样式”

工具栏：“样式”→“表格样式”

【操作步骤】

命令：TABLESTYLE↙

执行上述操作后，AutoCAD将打开“表格样式”对话框，如图5-29所示。

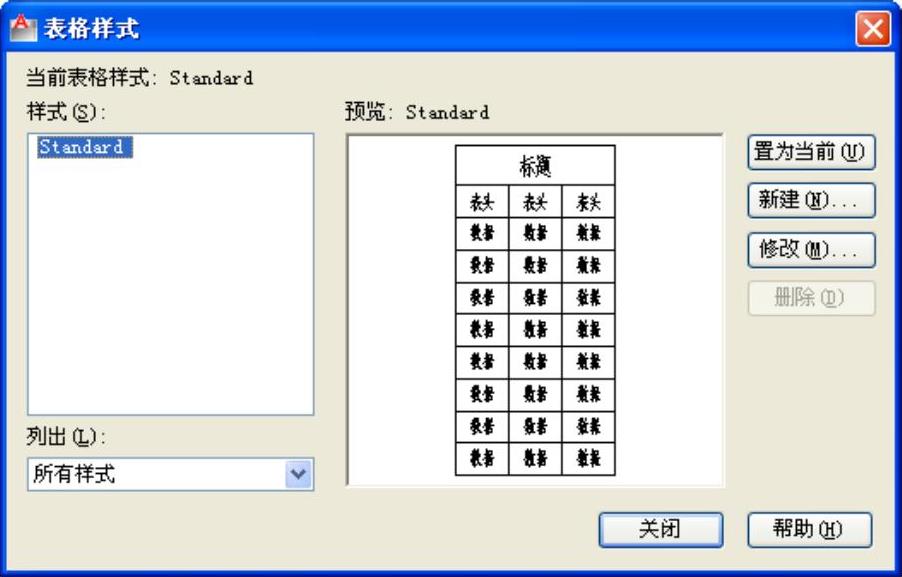

图5-29 “表格样式”对话框

【选项说明】

新建：单击该按钮，系统打开“创建新的表格样式”对话框，如图5-30所示。输入新的表格样式名后，单击“继续”按钮，系统打开“新建表格样式”对话框，如图5-31所示，从中可以定义新的表格样式。

“新建表格样式”对话框中有3个选项卡，如图5-31所示。分别控制表格中数据、表头和标题的有关参数，如图5-35所示。

（1）“常规”选项卡如图5-31所示。

1）“特性”选项组

◆ 填充颜色：指定填充颜色。

◆ 对齐：为单元内容指定一种对齐方式。

◆ 格式：设置表格中各行的数据类型和格式。

◆ 类型：将单元样式指定为标签或数据，在包含起始表格的表格样式中插入默

认文字时使用。也用于在工具选项板上创建表格工具的情况。

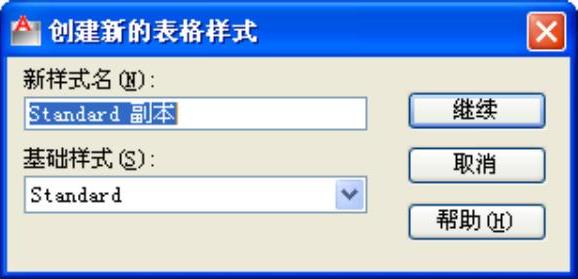

图5-30 “创建新的表格样式”对话框

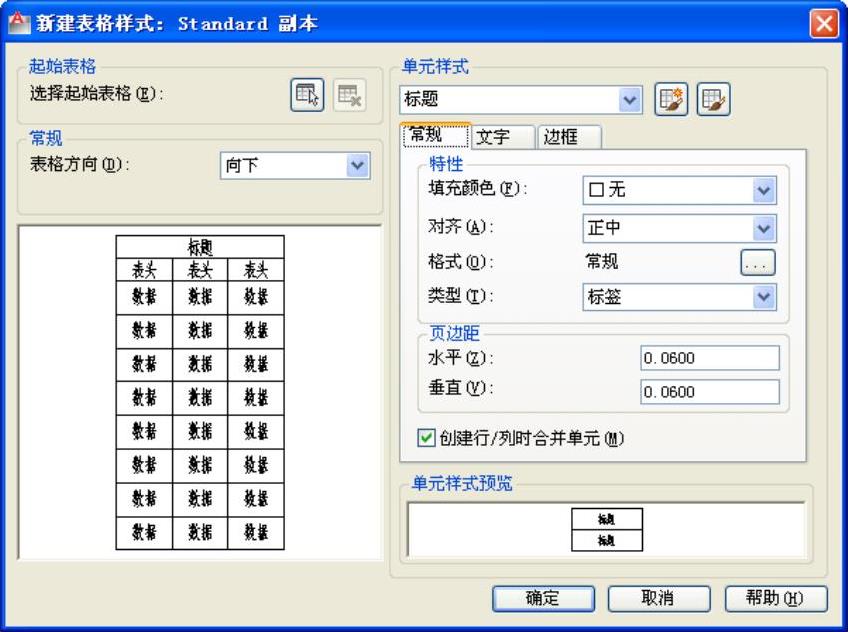

图5-31 “新建表格样式”对话框

2）“页边距”选项组

◆ 水平：设置单元中的文字或块与左右单元边界之间的距离。

◆ 垂直：设置单元中的文字或块与上下单元边界之间的距离。创建行/列时合

并单元：将使用当前单元样式创建的所有新行或列合并到一个单元中。

（2）“文字”选项卡如图5-32所示。

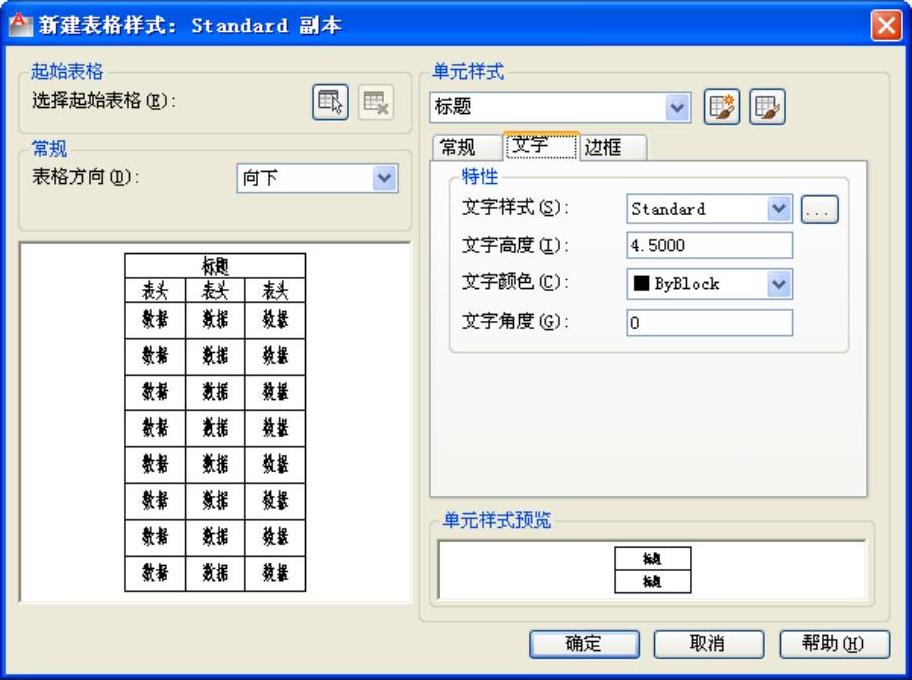

图5-32 “文字”选项卡

◆ 文字样式：指定文字样式。

◆ 文字高度：指定文字高度。

◆ 文字颜色：指定文字颜色。

◆ 文字角度：设置文字角度。

（3）“边框”选项卡如图5-33所示。

1）“特性”选项卡

◆ 线宽：设置要用于显示边界的线宽。

◆ 线型：通过单击边框按钮，设置线型以应用于指定边框。

◆ 颜色：指定颜色以应用于显示的边界。

◆ 双线：指定选定的边框为双线型。

◆ 间距：确定双线边界的间距。默认间距为0.1800。

2）边界按钮

控制单元边界的外观。边框特性包括栅格线的线宽和颜色如图5-34所示。

◆ 所有边界：将边界特性设置应用到指定单元样式的所有边界。

◆ 外部边界：将边界特性设置应用到指定单元样式的外部边界。

◆ 内部边界：将边界特性设置应用到指定单元样式的内部边界。

◆ 底部边界：将边界特性设置应用到指定单元样式的底部边界。

◆ 左边界：将边界特性设置应用到指定的单元样式的左边界。

◆ 上边界：将边界特性设置应用到指定单元样式的上边界。

◆ 右边界将边界特性设置应用到指定单元样式的右边界。

◆ 无边界：隐藏指定单元样式的边界。

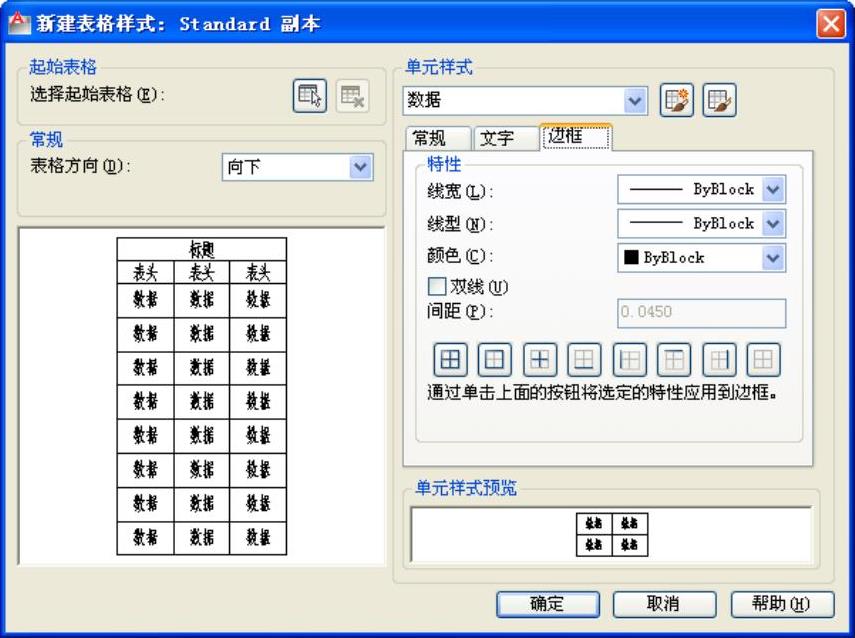

图5-33 “边框”选项卡

图5-34 “边界”按钮
