绘制如图5-16所示的建筑制图样板图。

绘制步骤

绘制标题栏。标题栏也简称“图标”。标题栏的大小和样式如图5-17所示。

调用“矩形”、“分解”、“偏移”和“修剪”等命令绘制出标题栏图框，如图5-18所示。

绘制会签栏。会签栏具体大小和样式如图5-19所示。

同样调用“矩形”、“分解”、“偏移”等命令绘制出会签栏图框，结果如图5-20所示。

图5-16 样板图

实讲实训多媒体演示

请参见配套光盘中的\\动画演示\第5章\绘制建筑制图样板图.avi。

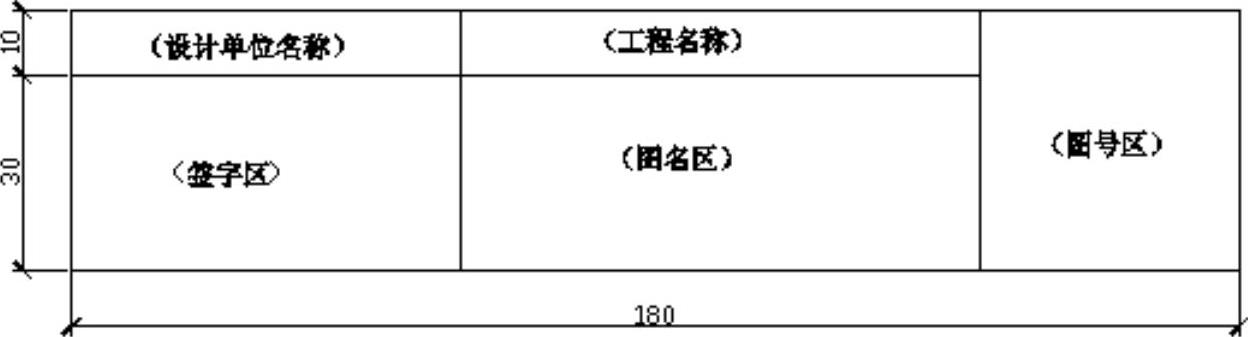

图5-17 标题栏示意图

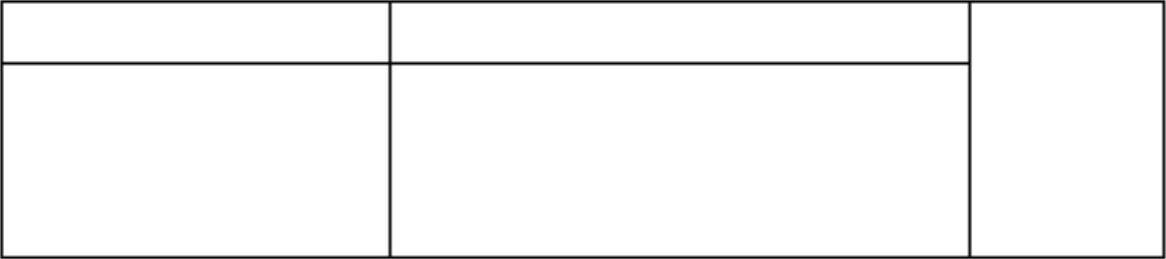

图5-18 绘制标题栏图框

图5-19 会签栏示意图

新建一个图形文件。

调用“矩形”命令，绘制一个420×297（A3图纸大小）的矩形作为图纸范围。

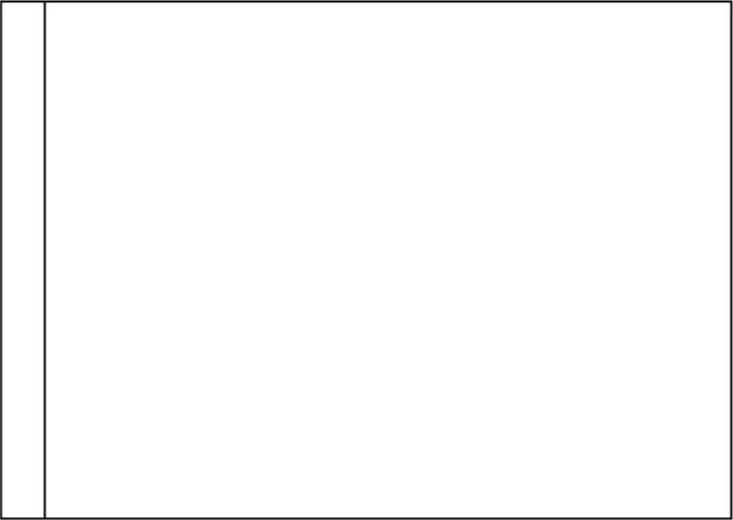

调用“分解”命令，把矩形分解。调用“偏移”命令，让左边的直线往右偏移25距离，如图5-21所示。

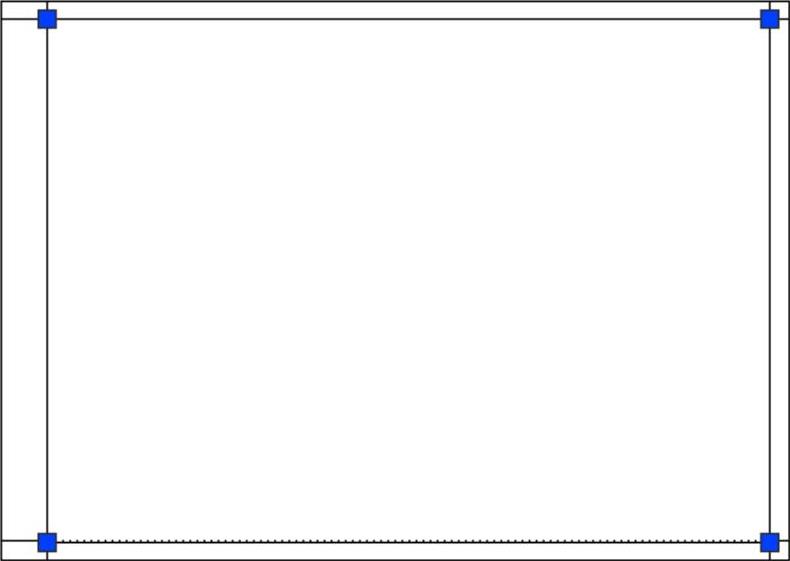

调用“偏移”命令，让矩形其他的3条边往里偏移10距离，如图5-22所示。

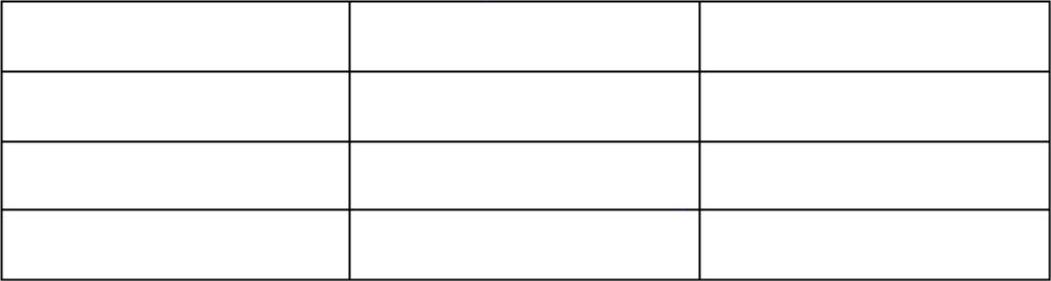

图5-20 会签栏的绘制

图5-21 绘制矩形和偏移操作

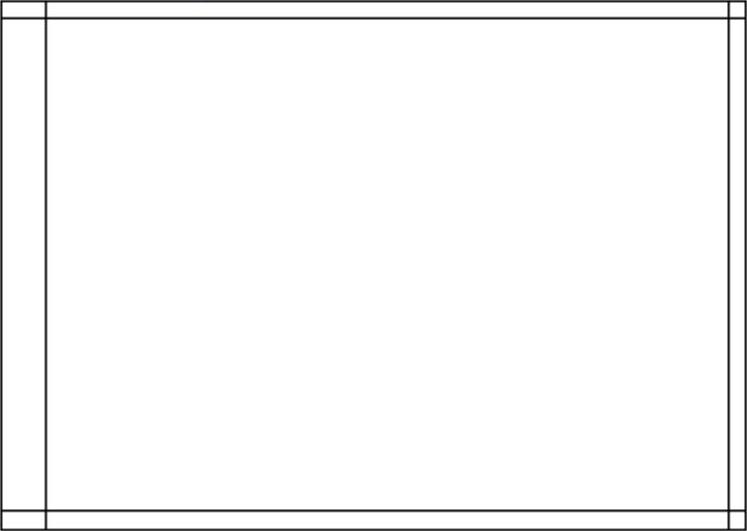

图5-22 偏移操作结果

调用“多段线”命令，按照偏移线绘制如图5-23所示的多段线作为图框，注意设置线宽为0.3。调用“删除”命令，删除多余的偏移线条。

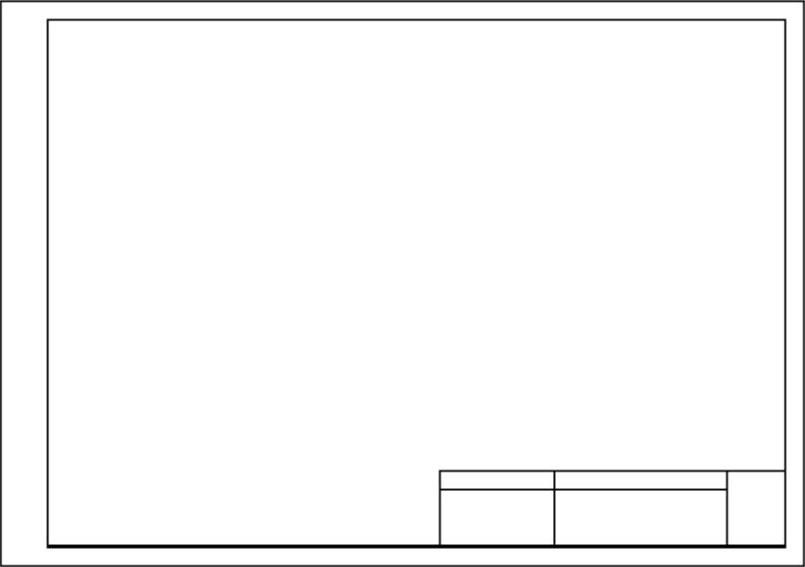

使用AutoCAD程序打开前面保存的标题栏文件，调用“带基点复制”命令，选择标题栏的右下角点作为基点，复制标题栏图形。然后返回到原来的图形中，调用“粘贴”命令，选择图框的右下角点作为基点进行粘贴。粘贴结果如图5-24所示。

图5-23 绘制多段线

图5-24 粘贴标题栏

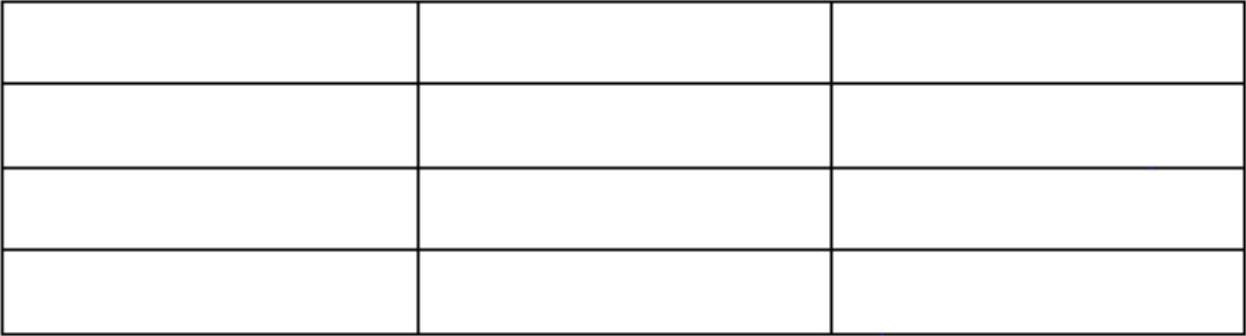

使用AutoCAD程序打开前面保存的会签栏文件，然后调用“带基点复制”菜单命令，选择会签栏的右下角点作为基点，复制会签栏图形。然后返回到原来的图形中，调用“粘贴”命令，找个空白处粘贴会签栏，如图5-25所示。

图5-25 粘贴会签栏

调用“文字样式”菜单命令，AutoCAD打开“文字样式”对话框，单击“新建”按钮，系统打开“新建文字样式”对话框，接受默认的“样式1”文字样式名，确认退出。系统回到“文字样式”对话框，在“字体”下拉列表框中选择“宋体”选项；在“宽度比例”文本框中将宽度比例设置为0.7；将文字高度设置为2.5mm。单击“应用”按钮，然后再单击“关闭”按钮。

调用“多行文字”命令，系统打开多行文字编辑器，选择颜色为黑色，输入文字“专业”。确认后退出。

调用“移动”命令将标注的文字“专业”移动到表格合适位置；调用“复制”命令将标注的文字“专业”复制到另两个表格中，如图5-26所示。

图5-26 绘制文字说明

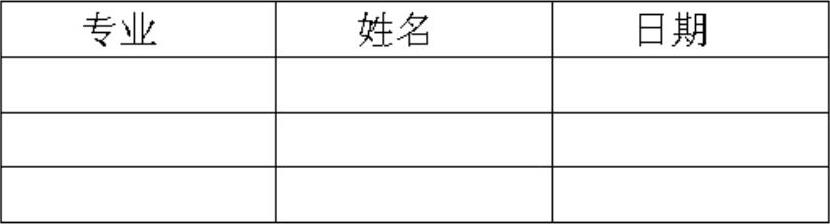

使用鼠标双击要修改的文字，然后在弹出的多行文字编辑器中把它们修改为“姓名”和“日期”，结果如图5-27所示。

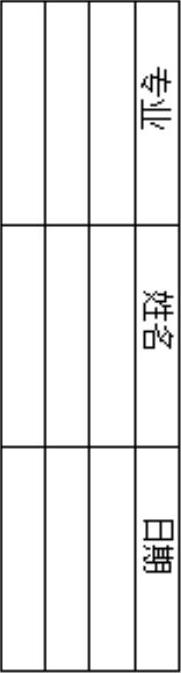

调用“旋转”命令将会签栏旋转-90°，得到竖放会签栏，结果如图5-28所示。

图5-27 修改文字

图5-28 竖放的会签栏

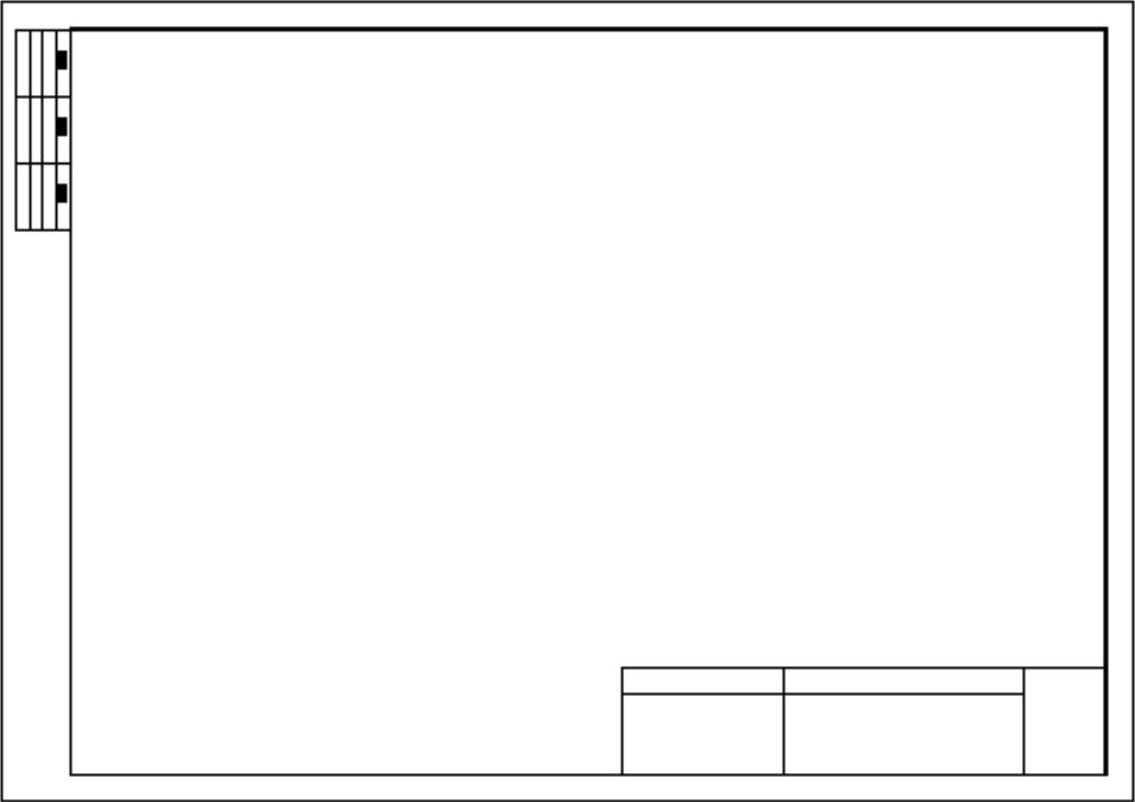

调用“移动”命令将标题栏移动到图纸左上角，结果如图5-16所示。这样就得到了一个带有标题栏和会签栏的样板图。

把绘制的样板图保存起来。选择“文件”→“另存为…”命令，则弹出“图形另存为”对话框，将图形保存为DWT格式文件即可。
