【摘要】：倒角是通过延伸（或修剪），使两个不平行的线型对象相交或利用斜线连接。例如对由直线、多段线、参照线和射线等构成的图形对象进行倒角。AutoCAD采用两种方法确定连接两个线型对象的斜线：指定斜线距离、指定斜线角度和一个斜线距离。下面分别介绍这两种方法。

倒角是通过延伸（或修剪），使两个不平行的线型对象相交或利用斜线连接。例如对由直线、多段线、参照线和射线等构成的图形对象进行倒角。AutoCAD采用两种方法确定连接两个线型对象的斜线：指定斜线距离、指定斜线角度和一个斜线距离。下面分别介绍这两种方法。

1.指定斜线距离

斜线距离是指从被连接的对象与斜线的交点到被连接的两对象的可能的交点之间的距离。如图4-63所示。

2.指定斜线角度和一个斜线距离

采用这种方法用斜线连接对象时，需要输入两个参数：斜线与一个对象的斜线距离和斜线与另一个对象的夹角。如图4-64所示。

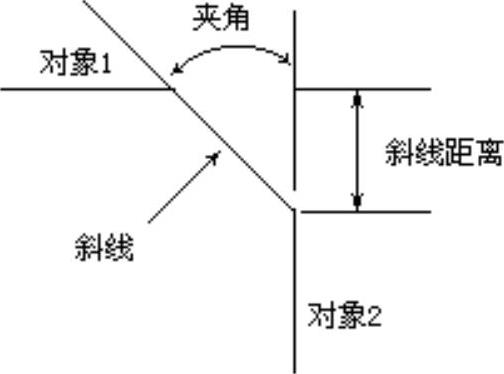

图4-63 斜线距离

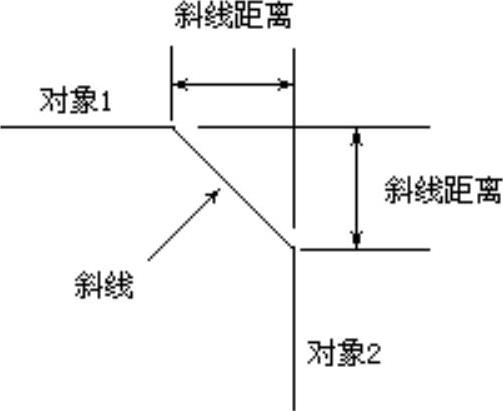

图4-64 斜线距离与夹角

【执行方式】

命令行：CHAMFER

菜单：“修改”→“倒角”

工具栏：“修改”→“倒角

【操作步骤】

命令：CHAMFER↙

（“不修剪”模式）当前倒角距离1=0.0000，距离2=0.0000

选择第一条直线或[放弃（U）/多段线（P）/距离（D）/角度（A）/修剪（T）/方式（E）/多个（M）]：（选择第一条直线或其他选项）

选择第二条直线，或按住Shift键选择要应用角点的直线：（选择第二条直线）

【选项说明】

（1）若设置的倒角距离太大或倒角角度无效，系统会给出错误提示信息。

（2）当两个倒角距离均为零时，Chamfer命令会使选定的两条直线相交，但不产生倒角。

（3）执行“倒角”命令后，系统提示中的各选项的含义如下：

◆ 多段线（P）：对多段线的各个交叉点进行倒角。

◆ 距离（D）：确定倒角的两个斜线距离。

◆ 角度（A）：选择第一条直线的斜线距离和第一条直线的倒角角度。

◆ 修剪（T）：用来确定倒角时是否对相应的倒角边进行修剪。

◆ 方式（E）：用来确定是按距离（D）方式还是按角度（A）方式进行倒角。

◆ 多个（M）：同时对多个对象进行倒角编辑。
