绘制如图4-58所示的椅子。

图4-58 椅子

实讲实训多媒体演示

请参见配套光盘中的\\动画演示\第4章\绘制椅子.avi。

绘制步骤

图层设计。新建两个图层。其属性如下。

“1”图层，颜色设为蓝色，其余属性默认。

“2”图层，颜色设为绿色，其余属性默认。

将当前图层设为“1”图层，利用“直线”命令绘制轮廓线。命令行提示与操作如下：

命令：line↙

指定第一点：120，0↙

指定下一点或[放弃（U）]：@-120，0↙

指定下一点或[放弃（U）]：@0，500↙

指定下一点或[闭合（C）/放弃（U）]：@120，0↙

指定下一点或[闭合（C）/放弃（U）]：@0，-500↙

指定下一点或[闭合（C）/放弃（U）]：@500，0↙

指定下一点或[闭合（C）/放弃（U）]：@0，500↙

指定下一点或[闭合（C）/放弃（U）]：@-500，0↙

指定下一点或[闭合（C）/放弃（U）]：↙

绘制结果如图4-59所示。

将当前图层设为“2”图层，利用“直线”命令，以坐标点{（10，10）、（@600，0）、（@0，480）、（@-600，0）}绘制直线。再利用“直线”命令，以坐标点（130，10）、（@0，480）绘制直线。绘制结果如图4-60所示。

图4-59 绘制轮廓线

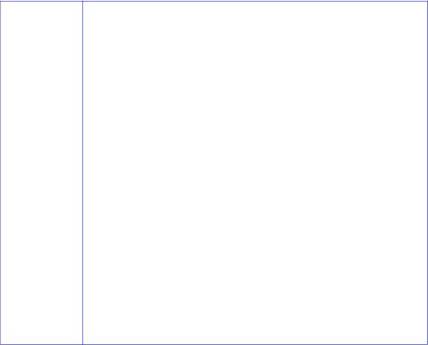

图4-60 绘制直线

利用“圆角”命令，对“1”图层上的直线进行圆角处理。命令行提示与操作如下：

命令：_fillet

当前设置：模式=修剪，半径=0.0000

选择第一个对象或[放弃（U）/多段线（P）/半径（R）/修剪（T）/多个（M）]：r↙

指定圆角半径＜0.0000＞：90↙

选择第一个对象或[放弃（U）/多段线（P）/半径（R）/修剪（T）/多个（M）]：（选择右上方的蓝色直线）↙

选择第二个对象：（选择右方的蓝色直线）↙

绘制结果如图4-61所示。

对所有的蓝色直线均进行圆角处理，右上角与右下角的两个圆角半径为90，其余的圆角半径为50，绘制结果如图4-62所示。

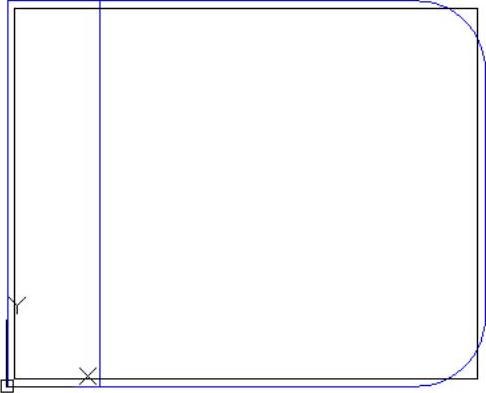

图4-61 圆角处理1

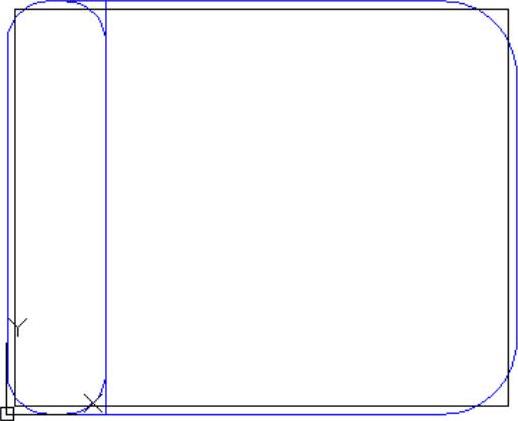

图4-62 圆角处理2

按上述方法，对所有绿色直线均进行圆角处理，右上角与右下角的圆角半径为90，其余圆角半径为50，绘制结果如图4-58所示的图形。
