AutoCAD2012建筑制图窗户图形绘制教程

【摘要】:图4-47 窗户图形实讲实训多媒体演示请参见配套光盘中的\\动画演示\第4章\绘制窗户图形.avi。调用“直线”命令分割矩形,命令行提示与操作如下:命令:_line指定第一点:250,100↙指定下一点或[放弃]:250,200↙绘制完成如图4-49所示。调用“延伸”命令将直线延伸至矩形最上面的边窗户。图4-48 绘制矩形图4-49 绘制窗户分割线

绘制如图4-47的窗户图形。

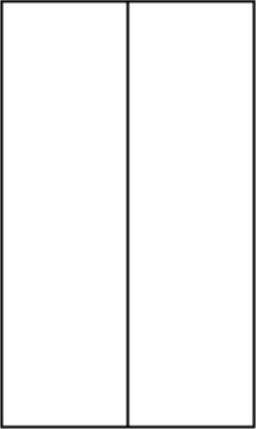

图4-47 窗户图形

实讲实训多媒体演示

请参见配套光盘中的\\动画演示\第4章\绘制窗户图形.avi。

绘制步骤

978-7-111-34757-6-Chapter04-121.jpg调用“矩形”命令绘制窗户外轮廓线,命令行提示与操作如下:

命令:_rectang

指定第一个角点或[倒角(C)/标高(E)/圆角(F)/厚度(T)/宽度(W)]:100,100↙

指定另一个角点或[面积(A)/尺寸(D)/旋转(R)]:@300,500↙

绘制完成如图4-48所示。

978-7-111-34757-6-Chapter04-122.jpg调用“直线”命令分割矩形,命令行提示与操作如下:

命令:_line

指定第一点:250,100↙

指定下一点或[放弃(U)]:250,200↙

绘制完成如图4-49所示。

978-7-111-34757-6-Chapter04-123.jpg调用“延伸”命令将直线延伸至矩形最上面的边窗户。命令行提示与操作如下:

命令:_extend

当前设置:投影=UCS,边=无

选择边界的边...

选择对象或<全部选择>:找到1个(选择矩形最上面的边)

选择对象:↙

选择要延伸的对象,或按住Shift键选择要修剪的对象,或[栏选(F)/窗交(C)/投影(P)/边(E)/放弃(U)]:(选择直线)

绘制完成如图4-47所示。

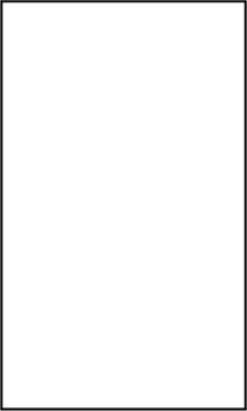

图4-48 绘制矩形


图4-49 绘制窗户分割线
