AutoCAD2012快速入门实例教程：绘制床示例
【摘要】：图4-40 床实讲实训多媒体演示请参见配套光盘中的\\动画演示\第4章\绘制床.avi。绘制步骤图层设计。图4-41 绘制矩形图4-42 绘制直线调用“阵列”命令，选择阵列类型为“矩形阵列”，对象为最近绘制的直线，行数为4，列数1，行偏移设为30，绘制结果如图4-43所示。图4-43 阵列处理图4-44 圆角处理图4-45 绘制直线与圆弧
绘制如图4-40所示的床。

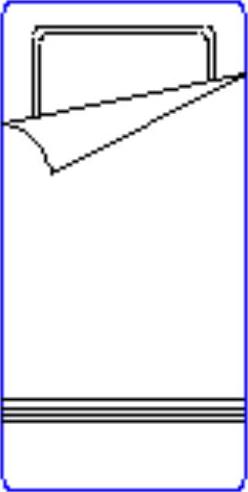

图4-40 床
实讲实训多媒体演示
请参见配套光盘中的\\动画演示\第4章\绘制床.avi。
绘制步骤
图层设计。新建3个图层，其属性如下：
图层1：颜色为蓝色，其余属性默认。
图层2：颜色为绿色，其余属性默认。
图层3：颜色为白色，其余属性默认。
将当前图层设为“1”图层，调用矩形命令绘制一个矩形，命令行提示与操作如下：
命令：_rectang↙
指定第一个角点或[倒角（C）/标高（E）/圆角（F）/厚度（T）/宽度（W）]：0，0↙
指定另一个角点或[面积（A）/尺寸（D）/旋转（R）]：@1000，2000↙
绘制结果如图4-41所示。
将当前图层设为“2”图层，调用“直线”命令绘制一条直线，命令行提示与操作如下：
命令：_line↙
指定第一点：125，1000↙
指定下一点或[放弃（U）]：125，1900↙
指定下一点或[放弃（U）]：875，1900↙
指定下一点或[闭合（C）/放弃（U）]：875，1000↙
指定下一点或[闭合（C）/放弃（U）]：↙
命令：line↙
指定第一点：155，1000↙
指定下一点或[放弃（U）]：155，1870↙
指定下一点或[放弃（U）]：845，1870↙
指定下一点或[闭合（C）/放弃（U）]：845，1000↙
指定下一点或[闭合（C）/放弃（U）]：↙
将当前图层设为“3”图层，继续执行“直线”命令。
命令：line↙
指定第一点：0，280↙
指定下一点或[放弃（U）]：@1000，0↙
指定下一点或[放弃（U）]：↙
绘制结果如图4-42所示。

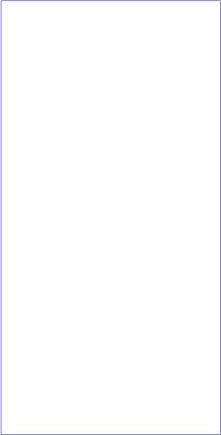

图4-41 绘制矩形
图4-42 绘制直线
调用“阵列”命令，选择阵列类型为“矩形阵列”，对象为最近绘制的直线，行数为4，列数1，行偏移设为30，绘制结果如图4-43所示。
调用“圆角”命令，将外轮廓线的圆角半径设为50，内衬圆角半径为40，绘制结果如图4-44所示。
将当前图层设为“2”图层，调用“直线”命令绘制直线，命令行提示与操作如下：
命令：_line↙
指定第一点：0，1500↙
指定下一点或[放弃（U）]：@1000，200↙
指定下一点或[放弃（U）]：@-800，-400↙
指定下一点或[闭合（C）/放弃（U）]：↙
调用“圆弧”命令绘制圆弧，命令行提示与操作如下：
命令：_arc
指定圆弧的起点或[圆心（C）]：200，1300↙
指定圆弧的第二个点或[圆心（C）/端点（E）]：130，1430↙
指定圆弧的端点：0，1500↙
绘制结果如图4-45所示。
利用“修剪”命令修剪图形，命令行提示与操作如下：
命令：_trim
当前设置：投影=UCS，边=无
选择剪切边...
选择对象或＜全部选择＞：（选择起点为（0，1500）@（1000，200）的直线）找到1个
选择对象：↙
选择要修剪的对象，或按住Shift键选择要延伸的对象，或[栏选（F）/窗交（C）/投影（P）/边（E）/删除（R）/放弃（U）]：（选择剪切对象，结果如图4-46所示）↙
选择要修剪的对象，或按住Shift键选择要延伸的对象，或[栏选（F）/窗交（C）/投影（P）/边（E）/删除（R）/放弃（U）]：
绘制结果如图4-40所示。

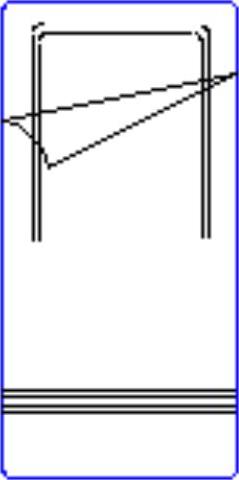

图4-43 阵列处理

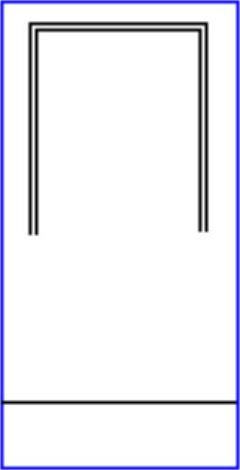

图4-44 圆角处理

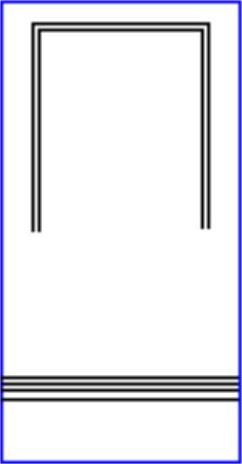

图4-45 绘制直线与圆弧
