绘制如图4-34所示的装饰盘。

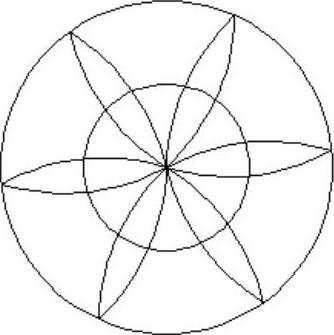

图4-34 装饰盘图形
实讲实训多媒体演示
请参见配套光盘中的\\动画演示\第4章\绘制装饰盘.avi。
绘制步骤
盘外轮廓线,如图4-35所示。命令行提示与操作如下:
命令:_circle
指定圆的圆心或[三点(3P)/两点(2P)/切点、切点、半径(T)]:100,100↙
指定圆的半径或[直径(D)]<10.0000>:200↙
调用“圆弧”命令绘制花瓣,如图4-36所示。命令行提示与操作如下:
命令:_arc
指定圆弧的起点或[圆心(C)]:(选取圆中心点)
指定圆弧的第二个点或[圆心(C)/端点(E)]:(圆内一点)
指定圆弧的端点:(圆边)
调用“镜像”命令镜像花瓣线,如图4-37所示。命令行提示与操作如下:
命令:_mirror
选择对象:找到1个(选择图4-37中的圆弧线)
选择对象:↙
指定镜像线的第一点:(指定圆弧的一个端点)指定镜像线的第二点:(指定圆弧的另一个端点)
要删除源对象吗?[是(Y)/否(N)]<N>:↙
调用“阵列”命令进行圆形阵列,选择花瓣为源对象,以圆心为阵列中心点阵列花瓣,如图4-38所示。

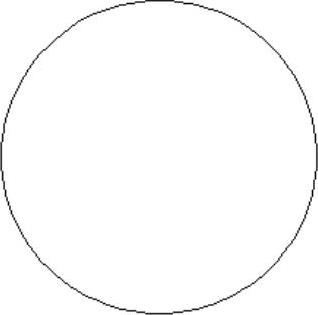

图4-35 绘制圆形

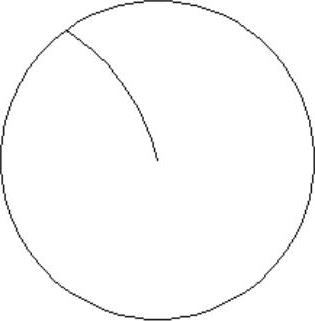

图4-36 绘制花瓣

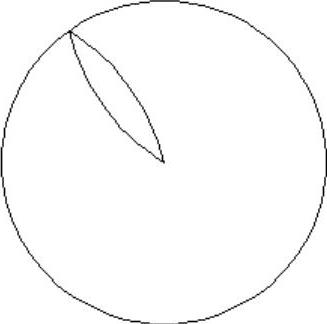

图4-37 镜像花瓣线

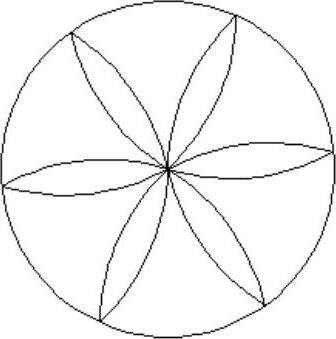

图4-38 阵列花瓣
调用“缩放”命令缩放一个圆作为装饰盘内装饰圆,绘制完成如图4-34所示。
