偏移是根据确定的距离和方向，在不同的位置创建一个与选择的对象相似的新对象。可以偏移的对象包括直线、圆弧、圆、二维多段线、椭圆、椭圆弧、参照线、射线和平面样条曲线等。

【执行方式】

命令行：OFFSET

菜单：“修改”→“偏移”

工具栏：“修改”→“偏移”

【操作步骤】

命令：OFFSET↙

当前设置：删除源=否图层=源OFFSETGAPTYPE=0

指定偏移距离或[通过（T）/删除（E）/图层（L）]＜通过＞：（指定距离值）

选择要偏移的对象，或[退出（E）/放弃（U）]＜退出＞：（选择要偏移的对象。回车会结束操作）

指定要偏移的那一侧上的点，或[退出（E）/多个（M）/放弃（U）]＜退出＞：（指定偏移方向）

【选项说明】

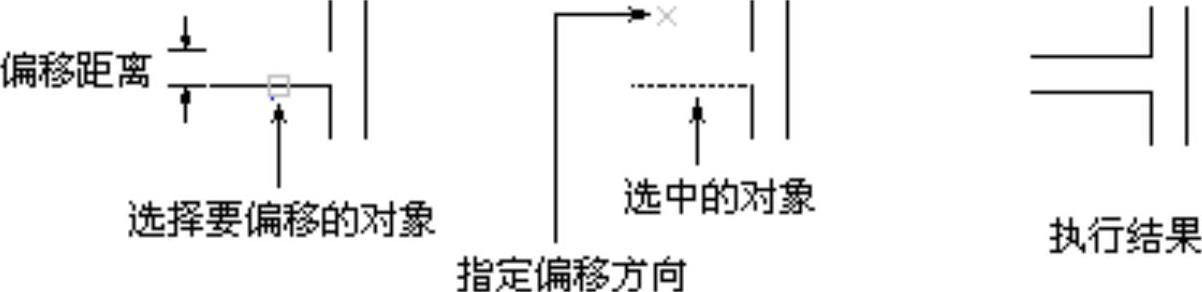

（1）指定偏移距离：输入一个距离值，或回车使用当前的距离值，系统把该距离值作为偏移距离。如图4-27所示。

图4-27 指定距离偏移对象

（2）通过（T）：指定偏移的通过点。选择该选项后会出现如下提示：

选择要偏移的对象或＜退出＞：（选择要偏移的对象。回车会结束操作）

指定通过点：（指定偏移对象的一个通过点）

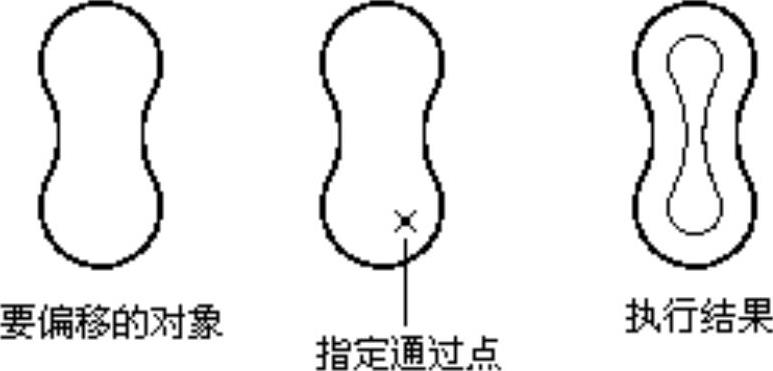

操作完毕后系统根据指定的通过点绘出偏移对象，如图4-28所示。

图4-28 指定通过点偏移对象

（3）删除（E）：偏移源对象后将其删除。选择该选项后会出现如下提示：

要在偏移后删除源对象吗？[是（Y）/否（N）]＜当前＞：

（4）图层（L）：确定将偏移对象创建在当前图层上还是源对象所在的图层上。选择该选项后会出现如下提示：

输入偏移对象的图层选项[当前（C）/源（S）]＜当前＞：
