AutoCAD2012中文版：用实例学习绘制锅

2023-08-18 理论教育 版权反馈
【摘要】：图4-20 锅实讲实训多媒体演示请参见配套光盘中的\\动画演示\第4章\绘制锅.avi。绘制步骤图层设计。图4-21 绘制轮廓线图4-22 绘制扶手调用“圆弧”命令，以为起点，第二点为，端点为绘制圆弧。调用“矩形”命令，分别以{}和{}为角点绘制矩形。

绘制如图4-20所示的锅。

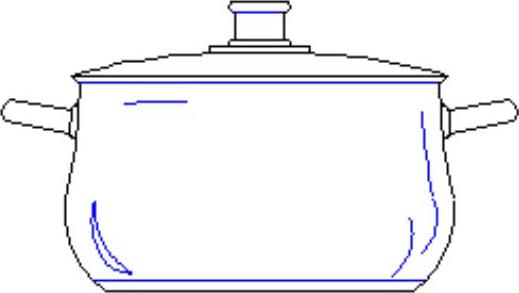

图4-20 锅

实讲实训多媒体演示

请参见配套光盘中的\\动画演示\第4章\绘制锅.avi。

绘制步骤

978-7-111-34757-6-Chapter04-51.jpg图层设计。新建两个图层：

978-7-111-34757-6-Chapter04-52.jpg“1”图层，颜色为绿色，其余属性默认；

978-7-111-34757-6-Chapter04-53.jpg“2”图层，颜色为黑色，其余属性默认。

978-7-111-34757-6-Chapter04-54.jpg调用“多段线”命令，绘制锅轮廓线。命令行提示与操作如下：

命令：_pline↙

指定起点：0，0

当前线宽为0.0000

指定下一个点或[圆弧（A）/半宽（H）/长度（L）/放弃（U）/宽度（W）]：157.5，0↙

指定下一点或[圆弧（A）/闭合（C）/半宽（H）/长度（L）/放弃（U）/宽度（W）]：a↙

指定圆弧的端点或[角度（A）/圆心（CE）/闭合（CL）/方向（D）/半宽（H）/直线（L）/半径（R）/第二个点（S）/放弃（U）/宽度（W）]：s↙

指定圆弧上的第二个点：196.4，49.2↙

指定圆弧的端点：201.5，94.4↙

指定圆弧的端点或[角度（A）/圆心（CE）/闭合（CL）/方向（D）/半宽（H）/直线（L）/半径（R）/第二个点（S）/放弃（U）/宽度（W）]：s↙

指定圆弧上的第二个点：191，155.6↙

指定圆弧的端点：187.5，217.5↙

指定圆弧的端点或[角度（A）/圆心（CE）/闭合（CL）/方向（D）/半宽（H）/直线（L）/半径（R）/第二个点（S）/放弃（U）/宽度（W）]：s↙

指定圆弧上的第二个点：192.3，220.2↙

指定圆弧的端点：195，225↙

指定圆弧的端点或[角度（A）/圆心（CE）/闭合（CL）/方向（D）/半宽（H）/直线（L）/半径（R）/第二个点（S）/放弃（U）/宽度（W）]：l↙

指定下一点或[圆弧（A）/闭合（C）/半宽（H）/长度（L）/放弃（U）/宽度（W）]：0，225↙

指定下一点或[圆弧（A）/闭合（C）/半宽（H）/长度（L）/放弃（U）/宽度（W）]：↙

978-7-111-34757-6-Chapter04-55.jpg将当前图层设为“1”图层，调用“直线”命令，绘制坐标为{（0，10.5）（172.5，10.5）}{（0，217.5），（187.5，217.5）的两条直线。绘制结果如图4-21所示。

978-7-111-34757-6-Chapter04-56.jpg将当前图层设为“2”图层，调用“多段线”命令，绘制扶手。命令行提示与操作如下：

命令：_pline↙

指定起点：188，194.6↙

当前线宽为0.0000

指定下一个点或[圆弧（A）/半宽（H）/长度（L）/放弃（U）/宽度（W）]：a↙

指定圆弧的端点或[角度（A）/圆心（CE）/方向（D）/半宽（H）/直线（L）/半径（R）/第二个点（S）/放弃（U）/宽度（W）]：s↙

指定圆弧上的第二个点：193.6，192.7↙

指定圆弧的端点：196.7，187.7↙

指定圆弧的端点或[角度（A）/圆心（CE）/闭合（CL）/方向（D）/半宽（H）/直线（L）/半径（R）/第二个点（S）/放弃（U）/宽度（W）]：l↙

指定下一点或[圆弧（A）/闭合（C）/半宽（H）/长度（L）/放弃（U）/宽度（W）]：197.9，165↙

指定下一点或[圆弧（A）/闭合（C）/半宽（H）/长度（L）/放弃（U）/宽度（W）]：a↙

指定圆弧的端点或[角度（A）/圆心（CE）/闭合（CL）/方向（D）/半宽（H）/直线（L）/半径（R）/第二个点（S）/放弃（U）/宽度（W）]：s↙

指定圆弧上的第二个点：195.4，160.5↙

指定圆弧的端点：190.8，158↙

指定圆弧的端点或[角度（A）/圆心（CE）/闭合（CL）/方向（D）/半宽（H）/直线（L）/半径（R）/第二个点（S）/放弃（U）/宽度（W）]：↙

命令：PLINE↙

指定起点：196.7，187.7↙

当前线宽为0.0000

指定下一个点或[圆弧（A）/半宽（H）/长度（L）/放弃（U）/宽度（W）]：259.2，198.7↙

指定下一点或[圆弧（A）/闭合（C）/半宽（H）/长度（L）/放弃（U）/宽度（W）]：a↙

指定圆弧的端点或[角度（A）/圆心（CE）/闭合（CL）/方向（D）/半宽（H）/直线（L）/半径（R）/第二个点（S）/放弃（U）/宽度（W）]：s↙

指定圆弧上的第二个点：267.3，188.9↙

指定圆弧的端点：263.8，176.7↙

指定圆弧的端点或[角度（A）/圆心（CE）/闭合（CL）/方向（D）/半宽（H）/直线（L）/半径（R）/第二个点（S）/放弃（U）/宽度（W）]：l↙

指定下一点或[圆弧（A）/闭合（C）/半宽（H）/长度（L）/放弃（U）/宽度（W）]：197.9，165↙

指定下一点或[圆弧（A）/闭合（C）/半宽（H）/长度（L）/放弃（U）/宽度（W）]：↙

绘制结果如图4-22所示。

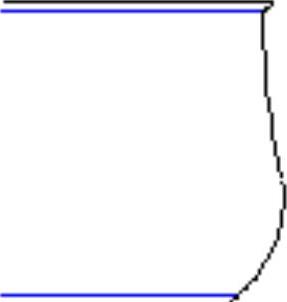

图4-21 绘制轮廓线

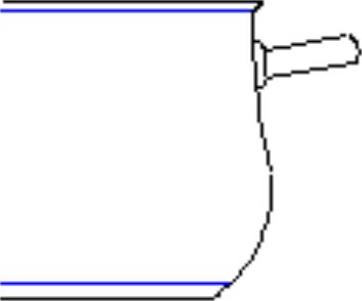

图4-22 绘制扶手

978-7-111-34757-6-Chapter04-59.jpg调用“圆弧”命令，以（195，225）为起点，第二点为（124.5，214.3），端点为（52.5，247.5）绘制圆弧。

978-7-111-34757-6-Chapter04-60.jpg调用“矩形”命令，分别以{（52.5，247.5）（-52.5，255）}和{（31.4，255）（@-62.8，6）}为角点绘制矩形。

978-7-111-34757-6-Chapter04-61.jpg调用“多段线”命令，绘制锅盖把弧线.。命令行提示与操作如下：

命令：_pline↙

指定起点：26.3，261↙

当前线宽为0.0000

指定下一个点或[圆弧（A）/半宽（H）/长度（L）/放弃（U）/宽度（W）]：@0，30↙

指定下一点或[圆弧（A）/闭合（C）/半宽（H）/长度（L）/放弃（U）/宽度（W）]：a↙

指定圆弧的端点或[角度（A）/圆心（CE）/闭合（CL）/方向（D）/半宽（H）/直线（L）/半径（R）/第二个点（S）/放弃（U）/宽度（W）]：s↙

指定圆弧上的第二个点：31.5，296.3↙

指定圆弧的端点：26.3，301.5↙

指定圆弧的端点或[角度（A）/圆心（CE）/闭合（CL）/方向（D）/半宽（H）/直线（L）/半径（R）/第二个点（S）/放弃（U）/宽度（W）]：l↙

指定下一点或[圆弧（A）/闭合（C）/半宽（H）/长度（L）/放弃（U）/宽度（W）]：0，301.5↙

指定下一点或[圆弧（A）/闭合（C）/半宽（H）/长度（L）/放弃（U）/宽度（W）]：↙

978-7-111-34757-6-Chapter04-62.jpg调用“直线”命令，绘制坐标点为{（25.3，291）（@0，291）}的直线。绘制结果如图4-23所示。

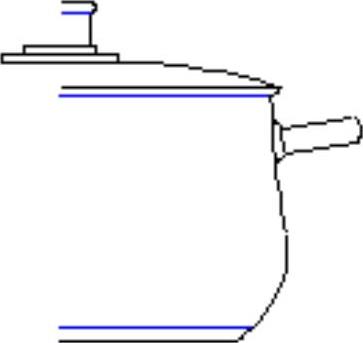

图4-23 绘制锅盖


图4-24 锅具

978-7-111-34757-6-Chapter04-65.jpg调用“镜像”命令，将整个对象以端点坐标为（0，0）和（0，10）的线段为对称线镜像处理，绘制结果如图4-24所示。
