AutoCAD2012中文版电脑绘图实例快速入门教程
【摘要】：图4-12 电脑实讲实训多媒体演示请参见配套光盘中的\\动画演示\第4章\绘制电脑.avi。图4-13 绘制矩形利用“多段线”命令，绘制电脑外框。利用“阵列”命令，选择矩形阵列，阵列对象为步骤4中绘制的直线，行数设为1，列数设为5，列偏移设为22，绘制结果如图4-16所示。图4-14 绘制多段线图4-15 绘制直线图4-16 阵列
绘制如图4-12所示的电脑。
图4-12 电脑
实讲实训多媒体演示
请参见配套光盘中的\\动画演示\第4章\绘制电脑.avi。
绘制步骤
图层设计。新建两个图层：
“1”图层，颜色为红色，其余属性默认。
“2”图层，颜色为绿色，其余属性默认。
将当前图层设为“1”，利用“矩形”命令绘制一个矩形，命令行提示与操作如下：
命令：_rectang
指定第一个角点或[倒角（C）/标高（E）/圆角（F）/厚度（T）/宽度（W）]：0，16↙
指定另一个角点或[面积（A）/尺寸（D）/旋转（R）]：450，130↙

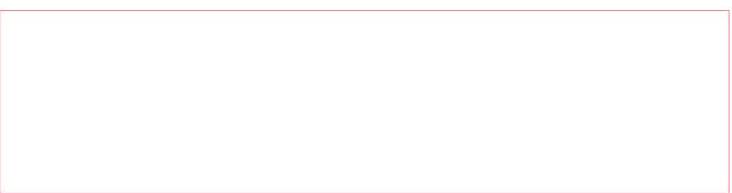

绘制结果如图4-13所示。
图4-13 绘制矩形
利用“多段线”命令，绘制电脑外框。命令行提示与操作如下：
命令：_pline↙
指定起点：0，16↙
当前线宽为0.0000
指定下一个点或[圆弧（A）/半宽（H）/长度（L）/放弃（U）/宽度（W）]：30，0↙
指定下一点或[圆弧（A）/闭合（C）/半宽（H）/长度（L）/放弃（U）/宽度（W）]：430，0↙
指定下一点或[圆弧（A）/闭合（C）/半宽（H）/长度（L）/放弃（U）/宽度（W）]：450，16↙
指定下一点或[圆弧（A）/闭合（C）/半宽（H）/长度（L）/放弃（U）/宽度（W）]：↙
命令：pline↙
指定起点：37，130↙
当前线宽为0.0000
指定下一个点或[圆弧（A）/半宽（H）/长度（L）/放弃（U）/宽度（W）]：80，308↙
指定下一点或[圆弧（A）/闭合（C）/半宽（H）/长度（L）/放弃（U）/宽度（W）]：a↙
指定圆弧的端点或[角度（A）/圆心（CE）/闭合（CL）/方向（D）/半宽（H）/直线（L）/半径（R）/第二个点（S）/放弃（U）/宽度（W）]：101，320↙
指定圆弧的端点或[角度（A）/圆心（CE）/闭合（CL）/方向（D）/半宽（H）/直线（L）/半径（R）/第二个点（S）/放弃（U）/宽度（W）]：l↙
指定下一点或[圆弧（A）/闭合（C）/半宽（H）/长度（L）/放弃（U）/宽度（W）]：306，320↙
指定下一点或[圆弧（A）/闭合（C）/半宽（H）/长度（L）/放弃（U）/宽度（W）]：a↙
指定圆弧的端点或[角度（A）/圆心（CE）/闭合（CL）/方向（D）/半宽（H）/直线（L）/半径（R）/第二个点（S）/放弃（U）/宽度（W）]：326，308↙
指定圆弧的端点或[角度（A）/圆心（CE）/闭合（CL）/方向（D）/半宽（H）/直线（L）/半径（R）/第二个点（S）/放弃（U）/宽度（W）]：l↙
指定下一点或[圆弧（A）/闭合（C）/半宽（H）/长度（L）/放弃（U）/宽度（W）]：380，130↙
指定下一点或[圆弧（A）/闭合（C）/半宽（H）/长度（L）/放弃（U）/宽度（W）]：↙

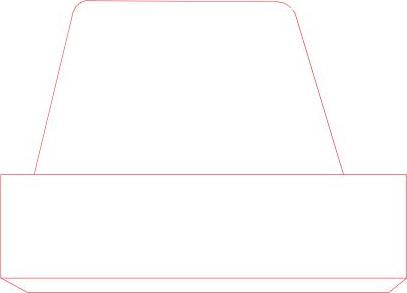

绘制结果如图4-14所示。
将当前图层设为“2”图层，利用“直线”命令绘制一条直线，命令行提示与操作如下：
命令：_line指定第一点：176，130↙
指定下一点或[放弃（U）]：176，320↙
指定下一点或[放弃（U）]：↙

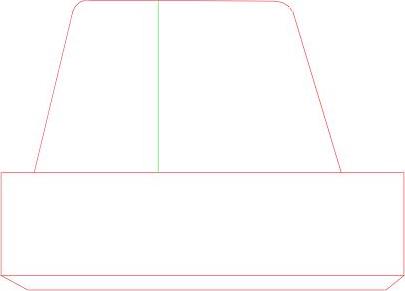

绘制结果如图4-15所示。

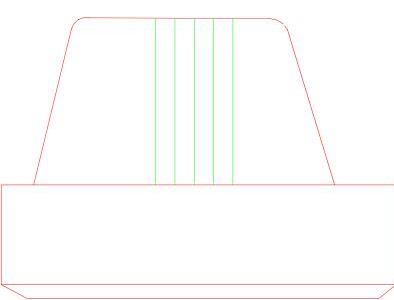

利用“阵列”命令（阵列命令将在4.5.3节中介绍），选择矩形阵列，阵列对象为步骤4中绘制的直线，行数设为1，列数设为5，列偏移设为22，绘制结果如图4-16所示。
利用“旋转”命令旋转绘制的电脑。命令行提示与操作如下：
命令：_rotate↙
UCS当前的正角方向：ANGDIR=逆时针ANGBASE=0
选择对象：all↙找到8个
选择对象：↙
指定基点：0，0↙
指定旋转角度，或[复制（C）/参照（R）]＜0＞：25↙

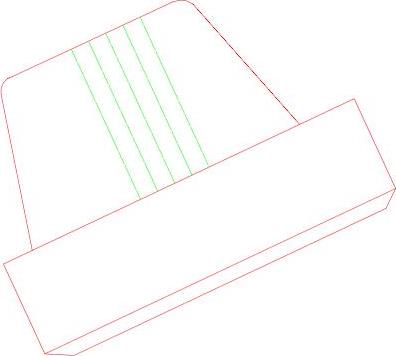

绘制结果如图4-12所示。
图4-14 绘制多段线
图4-15 绘制直线
图4-16 阵列
