绘制如图4-4所示的画框。
图4-4 画框
实讲实训多媒体演示
请参见配套光盘中的\\动画演示\第4章\绘制画框.avi。
绘制步骤
图层设计。新建两个图层:
“1”图层,颜色为绿色,其余属性默认;
“2”图层,颜色为黑色,其余属性默认。
调用“直线”命令绘制一条长为100的竖直直线,如图4-5所示。命令行提示与操作如下:
命令:_line
指定第一点:0,0↙
指定下一点或[放弃(U)]:@0,100↙
指定下一点或[放弃(U)]:↙
调用“矩形”命令绘制画框的外轮廓线,命令行提示与操作如下:
命令:_rectang
指定第一个角点或[倒角(C)/标高(E)/圆角(F)/厚度(T)/宽度(W)]:100,100↙
指定另一个角点或[面积(A)/尺寸(D)/旋转(R)]:@80,80↙
取矩形边的中点,将矩形移动到竖直直线上(移动命令后面章节有叙述),如图4-6所示。
调用矩形命令绘制一个小矩形,作为画框的内轮廓线,命令行提示与操作如下:
命令:_rectang
指定第一个角点或[倒角(C)/标高(E)/圆角(F)/厚度(T)/宽度(W)]:0,0↙
指定另一个角点或[面积(A)/尺寸(D)/旋转(R)]:@60,40↙
选择新绘制的矩形中点移动到竖直直线上,如图4-7所示。
删除竖直辅助线,调用“云线”命令为画框添加装饰线完成绘制,如图4-4所示。

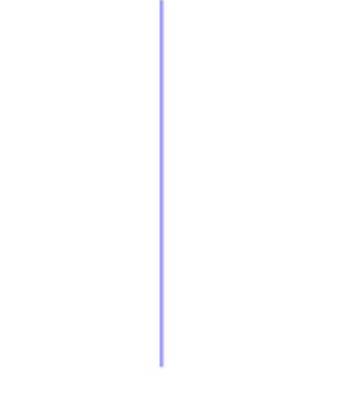

图4-5 绘制竖直直线

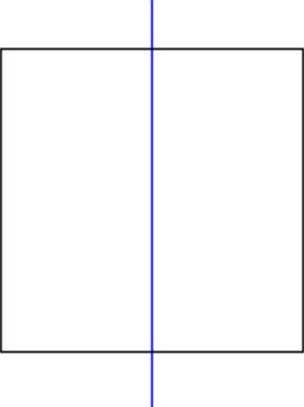

图4-6 移动矩形
图4-7 移动矩形
