AutoCAD2012中文版：椅子扶手长度修改实例
【摘要】：图3-42 扶手长度为80的椅子实讲实训多媒体演示请参见配套光盘中的\\动画演示\第3章\更改椅子扶手长度.avi。单击“固定”命令，使椅子扶手上部两圆弧均建立固定的几何约束。重复使用“相等”命令，使最左端竖直线与右端各条竖直线建立相等的几何约束。打开“自动约束”选项卡，选择重合约束，取消其余约束方式，如图3-44所示。
绘制如图3-42所示的椅子。

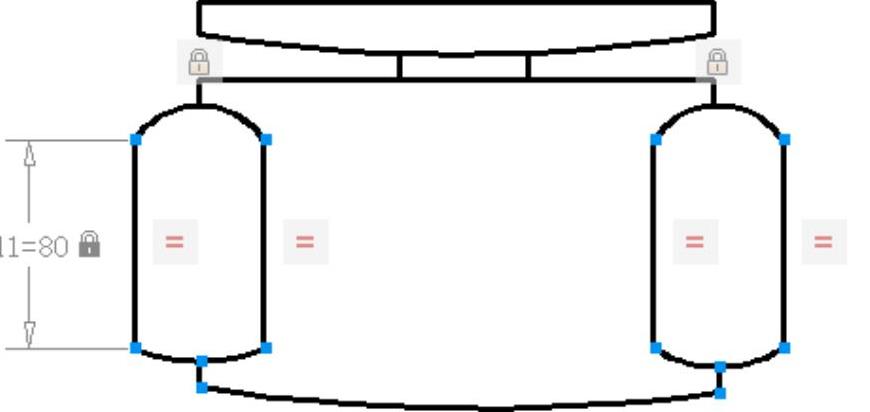

图3-42 扶手长度为80的椅子
实讲实训多媒体演示
请参见配套光盘中的\\动画演示\第3章\更改椅子扶手长度.avi。
绘制步骤
绘制椅子或打开2.2.3节所绘椅子，如图3-43所示。
图3-43 椅子
打开“几何约束”工具栏。单击“固定”命令，使椅子扶手上部两圆弧均建立固定的几何约束。
重复使用“相等”命令，使最左端竖直线与右端各条竖直线建立相等的几何约束。
设置自动约束。单击“参数”→“约束设置”命令，打开“约束设置”对话框。打开“自动约束”选项卡，选择重合约束，取消其余约束方式，如图3-44所示。
单击“参数化”工具栏上的
（自动约束）按钮，然后选择全部图形。将图形中所有交点建立“重合”约束
打开“标注约束”工具栏。单击“竖直”命令，更改竖直尺寸。命令行提示与操作如下：
命令：_DimConstraint
当前设置：约束形式=动态
选择要转换的关联标注或[线性（LI）/水平（H）/竖直（V）/对齐（A）/角度（AN）/半径（R）/直径（D）/形式（F）]＜竖直＞：_Vertical
指定第一个约束点或[对象（O）]＜对象＞：（单击最左端直线上端）
指定第二个约束点：（单击最左端直线下端）
指定尺寸线位置：（在合适位置单击鼠标左键）
标注文字=100（输入长度80）

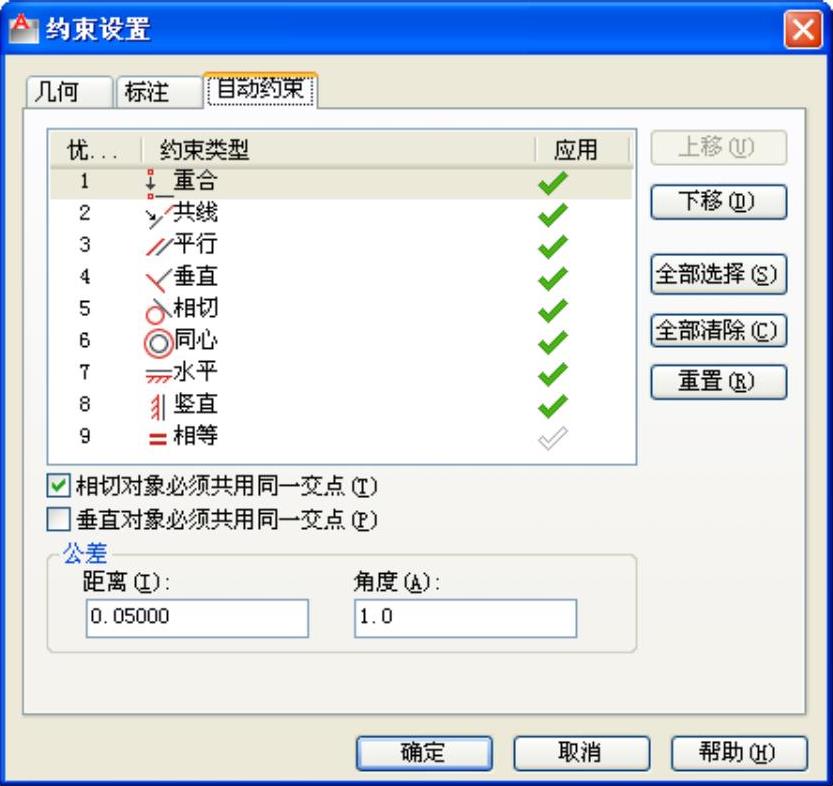

图3-44 “自动约束”设置
系统自动将长度100调整为80，最终结果如图3-42所示。
