AutoCAD2012建筑与土木工程制图尺寸约束设置
【摘要】：在用AutoCAD绘图时，使用“约束设置”对话框内的“标注”选项卡，如图3-41所示，可控制显示标注约束时的系统配置。标注约束控制设计的大小和比例。“显示所有动态约束”复选框：默认情况下显示所有动态标注约束。“标注约束格式”选项组：该选项组内可以设置标注名称格式和锁定图标的显示。“标注名称格式”下拉框：为应用标注约束时显示的文字指定格式。“为选定对象显示隐藏的动态约束”显示选定时已设置为隐藏的动态约束。
在用AutoCAD绘图时，使用“约束设置”对话框内的“标注”选项卡，如图3-41所示，可控制显示标注约束时的系统配置。标注约束控制设计的大小和比例。它们可以约束以下内容：
（1）对象之间或对象上的点之间的距离。
（2）对象之间或对象上的点之间的角度。
【执行方式】
命令行：CONSTRAINTSETTINGS
菜单：参数→约束设置
功能区：参数化→标注→标注约束设置
工具栏：参数化→约束设置
快捷键：CSETTINGS
【操作步骤】
命令：CONSTRAINTSETTINGS↙
系统打开“约束设置”对话框，在该对话框中，单击“标注”标签打开“标注”选项卡，如图3-41所示。利用此对话框可以控制约束栏上约束类型的显示。
【选项说明】
（1）“显示所有动态约束”复选框：默认情况下显示所有动态标注约束。
（2）“标注约束格式”选项组：该选项组内可以设置标注名称格式和锁定图标的显示。
（3）“标注名称格式”下拉框：为应用标注约束时显示的文字指定格式。将名称格式设置为显示：名称、值或名称和表达式。例如：宽度=长度/2
（4）“为注释性约束显示锁定图标”复选框：针对已应用注释性约束的对象显示锁定图标。（5）“为选定对象显示隐藏的动态约束”显示选定时已设置为隐藏的动态约束。

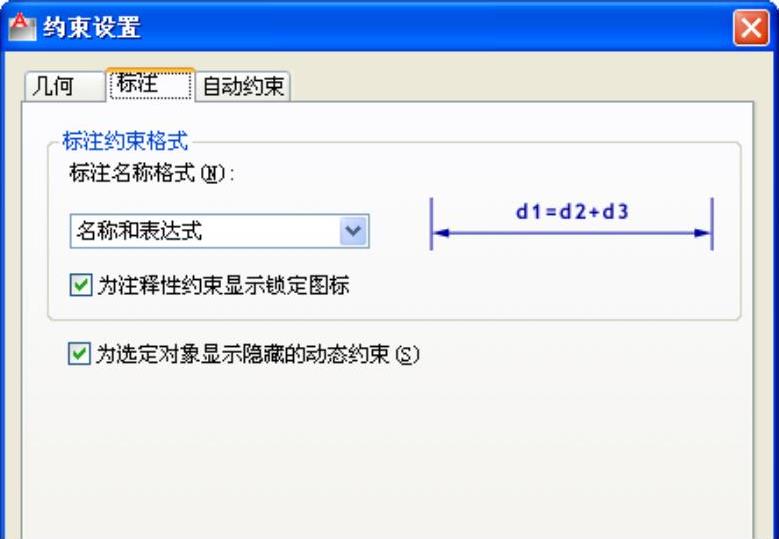

图3-41 “约束设置”对话框“标注”选项卡
