在用AutoCAD绘图时,使用“约束设置”对话框内的“自动约束”选项卡,如图3-32所示,可将设定公差范围内的对象自动设置为相关约束。利用此对话框可以控制自动约束相关参数。图3-30 “约束设置”对话框“自动约束”选项卡“自动约束”列表框:显示自动约束的类型以及优先级。可以单击符号选择或去掉某约束类型作为自动约束类型。“公差”选项组:设置可接受的“距离”和“角度”公差值以确定是否可以应用约束。......
2023-08-18
对如图3-31所示的未封闭三角形进行

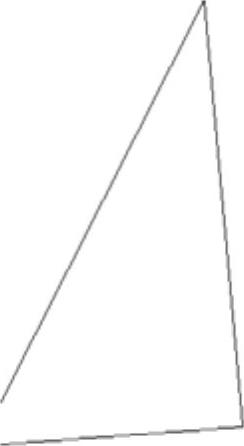

图3-31 未封闭三角形
实讲实训多媒体演示
请参见配套光盘中的\\动画演示\第3章\绘制约束控制.avi。
绘制步骤
设置约束与自动约束。单击“参数”→“约束设置”命令,打开“约束设置”对话框。打开“几何”选项卡,单击“全部选择”按钮,选择全部约束方式,如图3-32所示。再打开“自动约束”选项卡,将“距离”和“角度”公差设置为1,不选择“相切对象必须共用同一交点”复选框和“垂直对象必须共用同一交点”复选框,约束优先顺序按图3-33所示设置。
调出“参数化”工具栏,如图3-34所示。
单击“参数化”工具栏上的(固定)按钮,命令提示于操作如下:
命令:_GeomConstraint
输入约束类型[水平(H)/竖直(V)/垂直(P)/平行(PA)/相切(T)/平滑(SM)/重合(C)/同心(CON)/共线(COL)/对称(S)/相等(E)/固定(F)]<固定>:_Fix
选择点或[对象(O)]<对象>:(选择三角形底边)
选择点或[对象(O)]<对象>:(选择左边)
选择点或[对象(O)]<对象>:↙(回车)

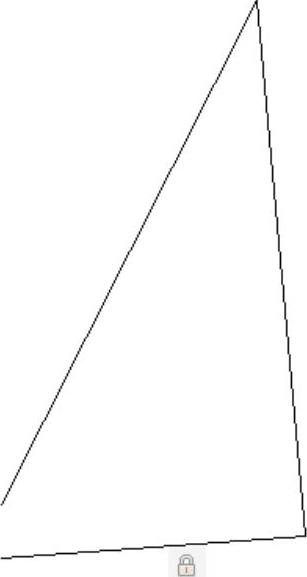

这时,底边被固定,并显示固定标记,如图3-35所示。

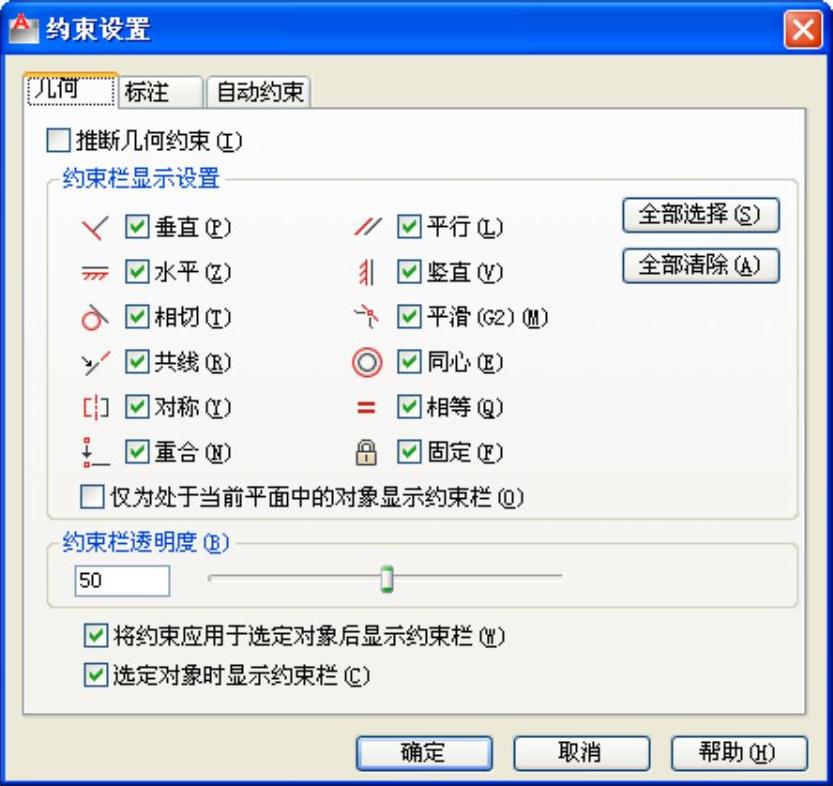

图3-32 “几何”选项卡设置

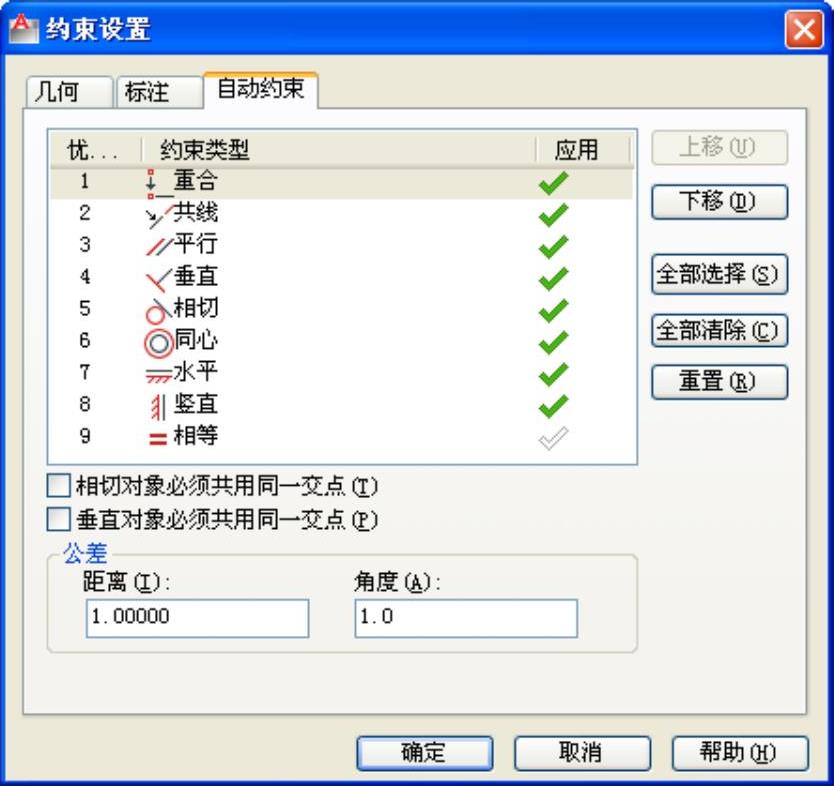

图3-33 “自动约束”设置
图3-34 “参数化”工具栏
单击“参数化”工具栏上的(自动约束)按钮,命令提示与操作如下:
命令:_AutoConstrain
选择对象或[设置(S)]:(选择底边)
选择对象或[设置(S)]:(选择左边,这里已知左边两个端点的距离为0.7,在自动约束公差范围内)
选择对象或[设置(S)]:↙
这时,左边下移,底边和左边两个端点重合,并显示固定标记,而原来重合的上顶点现在分离,如图3-36所示。
图3-35 固定约束

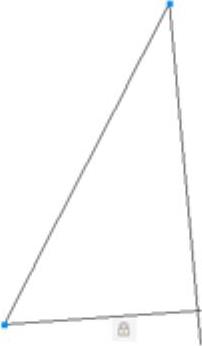

图3-36 自动重合约束
同样方法,使上边两个端点进行自动约束,两者重合,并显示重合标记。如图3-37所示。
单击“参数化”工具栏上的(自动约束)按钮,选择底边和右边为自动约束对象(这里已知底边与右边的原始夹角为89°),可以发现,底边与右边自动保持重合与垂直关系,如图3-38所示(注意:这里右边必然要缩短)。
图3-37 自动重合约束
图3-38 自动重合与自动垂直约束
