AutoCAD2012建筑土木绘图快速入门实例教程
【摘要】：在用AutoCAD绘图时，使用“约束设置”对话框内的“自动约束”选项卡，如图3-32所示，可将设定公差范围内的对象自动设置为相关约束。利用此对话框可以控制自动约束相关参数。图3-30 “约束设置”对话框“自动约束”选项卡“自动约束”列表框：显示自动约束的类型以及优先级。可以单击符号选择或去掉某约束类型作为自动约束类型。“公差”选项组：设置可接受的“距离”和“角度”公差值以确定是否可以应用约束。
在用AutoCAD绘图时，使用“约束设置”对话框内的“自动约束”选项卡，如图3-32所示，可将设定公差范围内的对象自动设置为相关约束。
【执行方式】
命令行：CONSTRAINTSETTINGS
菜单：参数→约束设置
功能区：参数化→标注→标注约束设置
工具栏：参数化→约束设置
快捷键：CSETTINGS
【操作步骤】
命令：CONSTRAINTSETTINGS↙

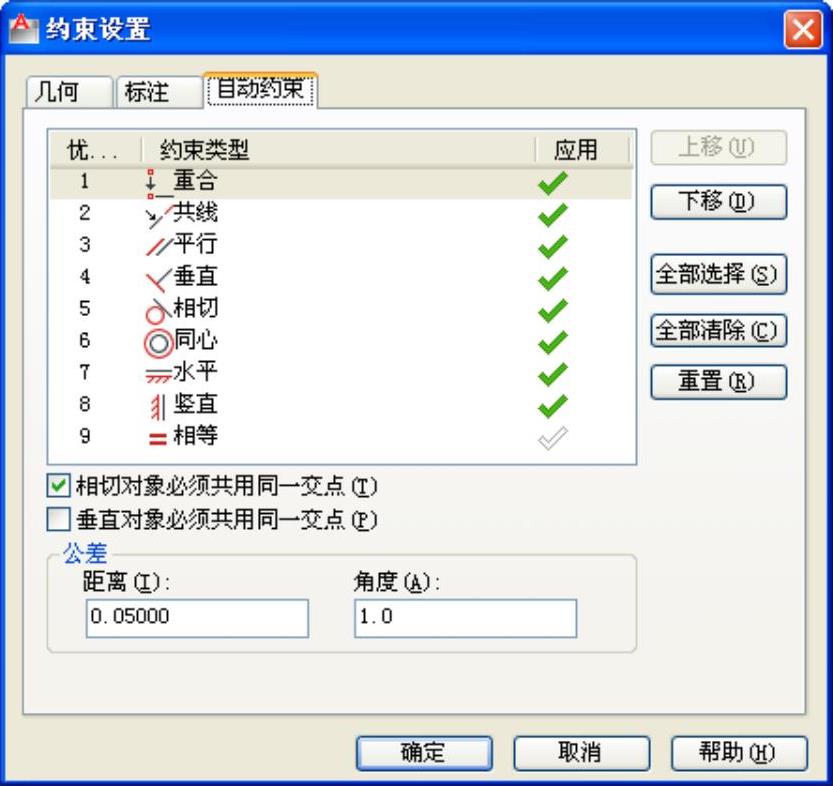

系统打开“约束设置”对话框，在该对话框中，单击“自动约束”标签打开“自动约束”选项卡，如图3-30所示。利用此对话框可以控制自动约束相关参数。
图3-30 “约束设置”对话框“自动约束”选项卡
【选项说明】
（1）“自动约束”列表框：显示自动约束的类型以及优先级。可以通过“上移”和“下移”按钮调整优先级的先后顺序。可以单击
符号选择或去掉某约束类型作为自动约束类型。
（2）“相切对象必须共用同一交点”复选框：指定两条曲线必须共用一个点（在距离公差内指定）以便应用相切约束。
（3）“垂直对象必须共用同一交点”复选框：指定直线必须相交或者一条直线的端点必须与另一条直线或直线的端点重合（在距离公差内指定）。
（4）“公差”选项组：设置可接受的“距离”和“角度”公差值以确定是否可以应用约束。
