AutoCAD2012快速入门：设置对象捕捉
【摘要】：在用AutoCAD绘图之前，可以根据需要事先设置运行一些对象捕捉模式，绘图时AutoCAD能自动捕捉这些特殊点，从而加快绘图速度，提高绘图质量。图3-18 “草图设置”对话框中的“对象捕捉”选项卡“启用对象捕捉”复选框：打开或关闭对象捕捉方式。当选中此复选框时，在“对象捕捉模式”选项组中选中的捕捉模式处于激活状态。
在用AutoCAD绘图之前，可以根据需要事先设置运行一些对象捕捉模式，绘图时AutoCAD能自动捕捉这些特殊点，从而加快绘图速度，提高绘图质量。
【执行方式】
命令行：DDOSNAP
菜单：“工具”→“草图设置”
工具栏：“对象捕捉”→“对象捕捉设置”
状态栏：“对象捕捉”按钮（功能仅限于打开与关闭）
快捷键：F3（功能仅限于打开与关闭）
【操作步骤】
命令：DDOSNAP↙
系统打开“草图设置”对话框，在该对话框中，单击“对象捕捉”标签打开“对象捕捉”选项卡，如图3-18所示。利用此对话框可以设置对象捕捉方式。

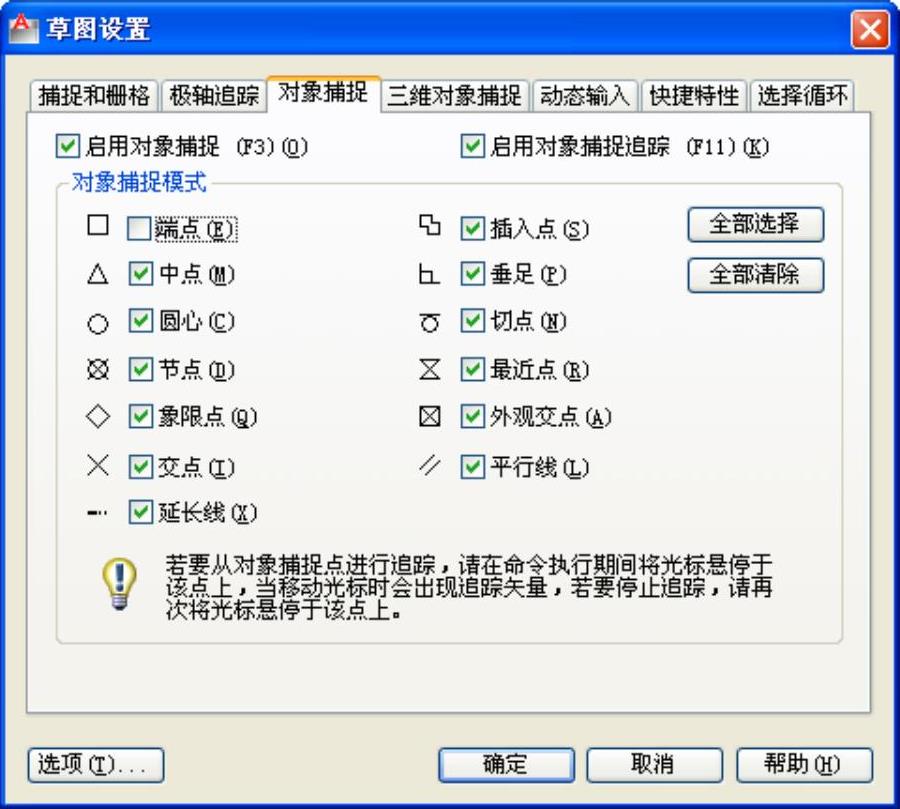

图3-18 “草图设置”对话框中的“对象捕捉”选项卡
【选项说明】
（1）“启用对象捕捉”复选框：打开或关闭对象捕捉方式。当选中此复选框时，在“对象捕捉模式”选项组中选中的捕捉模式处于激活状态。
（2）“启用对象捕捉追踪”复选框：打开或关闭自动追踪功能。
（3）“对象捕捉模式”选项组：此选项组中列出各种捕捉模式，选中某个复选框，则该模式被激活。单击“全部清除”按钮，则所有模式均被清除。单击“全部选择”按钮，则所有模式均被选中。
另外，在该对话框的左下角有一个“选项”按钮，单击它可打开“选项”对话框的“草图”选项卡，利用该对话框可决定捕捉模式的各项设置。
