AutoCAD绘制的图形对象都具有一定的颜色，为使绘制的图形清晰明了，对同一类的图形对象可用相同的颜色绘制，而使不同类的对象具有不同的颜色以示区分。为此，需要适当地对颜色进行设置。AutoCAD允许用户为图层设置颜色，为新建的图形对象设置当前颜色，还可以改变已有图形对象的颜色。
【执行方式】
命令行：COLOR
菜单：“格式”→“颜色”
【操作步骤】
命令：COLOR↙
单击相应的菜单项或在命令行输入COLOR命令后回车，AutoCAD将打开如图3-5所示的“选择颜色”对话框。也可在图层操作中打开此对话框，具体方法上节已讲述。
（1）“索引颜色”选项卡：打开此选项卡，用户可以在系统所提供的255色索引表中选择所需要的颜色，如图3-5所示。

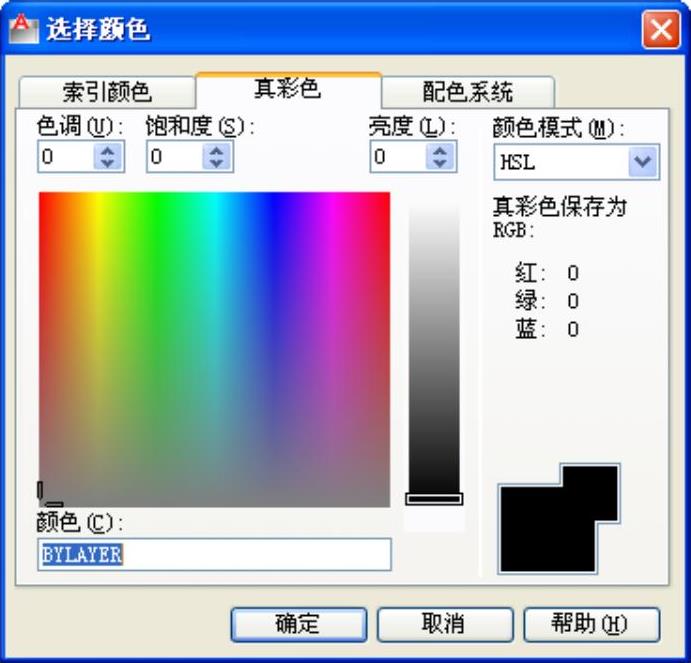

（2）“真彩色”选项卡：打开此选项卡，用户可以选择需要的任意颜色，如图3-9所示。用户可以拖动调色板中的颜色指示光标和“亮度”滑块选择颜色及其亮度。也可以通过“色调”、“饱和度”和“亮度”调节钮来选择需要的颜色。所选择的颜色的红、绿、蓝值显示在下面的“颜色”文本框中，当然也可以直接在该文本框中输入自己设定的红、绿、蓝值来选择颜色。
在该选项卡的右边，有一个“颜色模式”下拉列表框，默认的颜色模式为HSL模式。如果选择RGB模式，则如图3-10所示。在该模式下选择颜色的方式与HSL模式类似。
图3-9 “真彩色”选项卡
图3-10 RGB模式
（3）“配色系统”选项卡：打开此选项卡，用户可以从标准配色系统（比如DIC COLOR GUIDE（R））中选择预定义的颜色。如图3-11所示。可以在“配色系统”下拉列表框中选择需要的配色系统，然后拖动右边的滑块来选择具体的颜色，所选择的颜色编号将显示在下面的“颜色”文本框中，也可以直接在该文本框中输入编号值来选择颜色。
图3-11 “配色系统”选项卡
