AutoCAD2012中文版：绘制特殊多线实例教程

2023-08-18 理论教育版权反馈

【摘要】：绘制如图2-60所示的多线。图2-59 “多线样式”对话框图2-60 绘制的多线实讲实训多媒体演示请参见配套光盘中的\\动画演示\第2章\多段线.avi。定义的多线样式由3条平行线组成，中心轴线为紫色的中心线，其余两条平行线为黑色实线，相对于中心轴线上、下各偏移0.5。在“元素”选项组中可以设置组成多线的元素的特性。图2-62 “新建多线样式”对话框单击“确定”按钮，完成多线样式设置。

绘制如图2-60所示的多线。

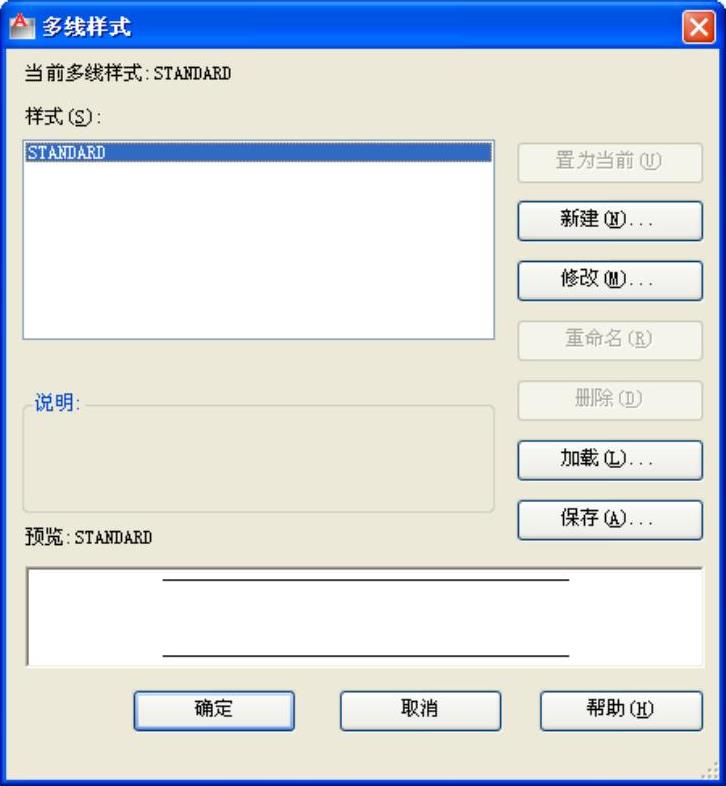

图2-59 “多线样式”对话框

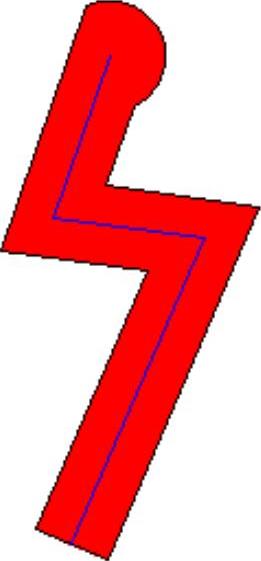

图2-60 绘制的多线

实讲实训多媒体演示

请参见配套光盘中的\\动画演示\第2章\多段线.avi。

定义的多线样式由3条平行线组成，中心轴线为紫色的中心线，其余两条平行线为黑色实线，相对于中心轴线上、下各偏移0.5。

绘制步骤

在“多线样式”对话框中单击“新建”按钮，系统打开“创建新的多线样式”对话框，如图2-61所示。

在“创建新的多线样式”对话框的“新样式名”文本框中键入“THREE”，单击“继续”按钮。

系统打开“新建的多线样式”对话框，如图2-62所示。

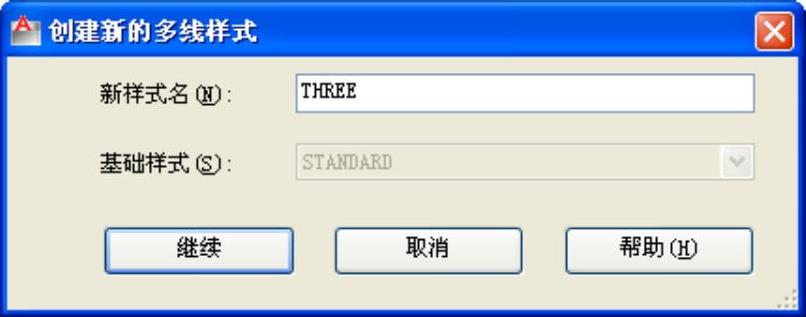

图2-61 “创建新的多线样式”对话框

在“封口”选项组中可以设置多线起点和端点的特性，包括以直线、外弧还是内弧封口以及封口线段或圆弧的角度。

在“填充颜色”下拉列表框中可以选择多线填充的颜色。

在“元素”选项组中可以设置组成多线的元素的特性。单击“添加”按钮，可以为多线添加元素；反之，单击“删除”按钮，可以为多线删除元素。在“偏移”文本框中可以设置选中的元素的位置偏移值。在“颜色”下拉列表框中可以为选中元素选择颜色。按下“线型”按钮，可以为选中元素设置线型。

设置完毕后，单击“确定”按钮，系统返回到图2-12所示的“多线样式”对话框，在“样式”列表中会显示刚设置的多线样式名，选择该样式，单击“置为当前”按钮，则将刚设置的多线样式设置为当前样式，下面的预览框中会显示当前多线样式。

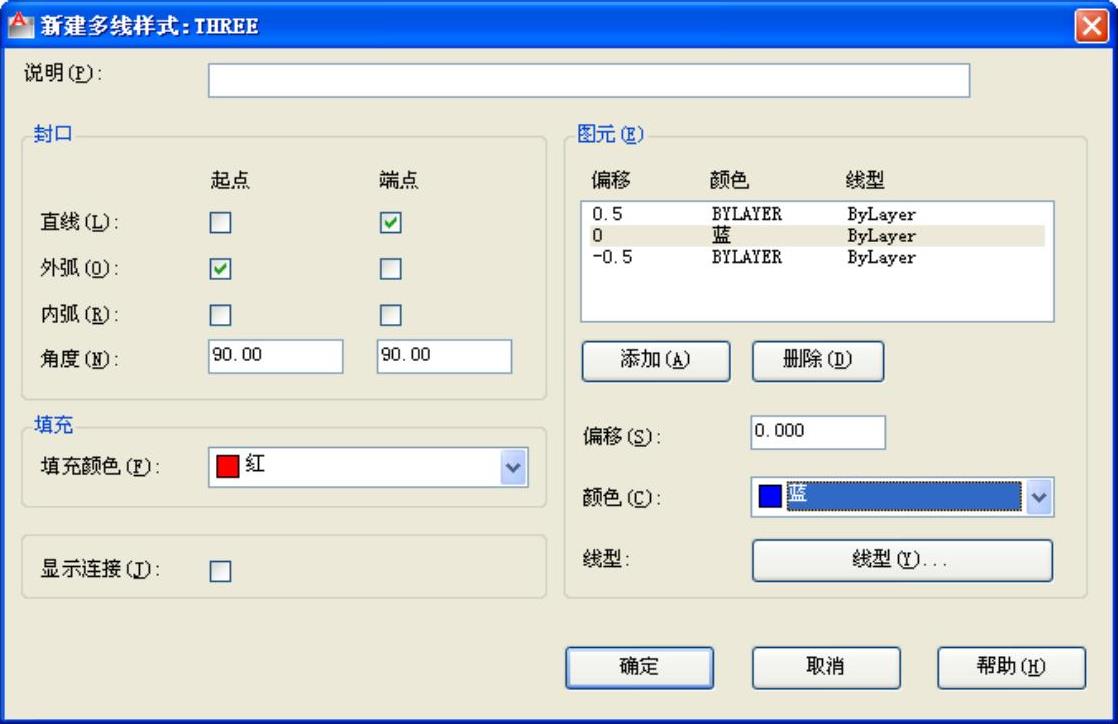

图2-62 “新建多线样式”对话框

单击“确定”按钮，完成多线样式设置。
