AutoCAD2012快速入门实例：绘制小屋
【摘要】：图2-52 田间小屋实讲实训多媒体演示请参见配套光盘中的\\动画演示\第2章\小屋.avi。先绘制一个矩形，角点坐标为和。利用“矩形”命令绘制窗户。一个矩形的两个角点坐标为和。利用“图案填充”命令，选择预定义的BRSTONE图案，角度为0，比例为0.25，拾取如图2-56所示4位置的点填充小屋前面的砖墙。图2-55 拾取点2、点3图2-56 拾取点4图2-57 “渐变色”选项卡图2-58 拾取点5
绘制如图2-52所示的小屋。

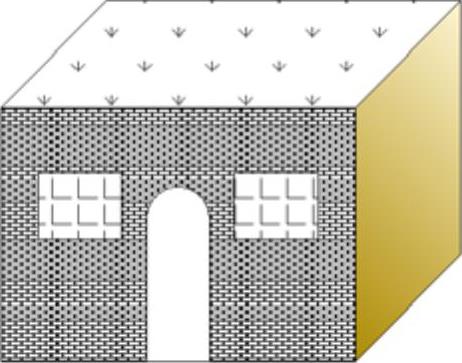

图2-52 田间小屋
实讲实训多媒体演示
请参见配套光盘中的\\动画演示\第2章\小屋.avi。
绘制步骤
分别利用“矩形”和“直线”命令绘制房屋外框。
先绘制一个矩形，角点坐标为（210，160）和（400，25）。再绘制连续直线，坐标为{（210，160）、（@80＜45）、（@190＜0）、（@135＜-90）、（400，25）}。用同样方法绘制另一条直线，坐标为{（400，160）、（@80＜45）}。
利用“矩形”命令绘制窗户。一个矩形的两个角点坐标为（230，125）和（275，90）。另一个矩形的两个角点坐标为（335，125）和（380，90）。
利用“多段线”命令绘制门。命令行提示与操作如下：
命令：PL↙
指定起点：288，25↙
当前线宽为0.0000
指定下一点或[圆弧（A）/闭合（C）/半宽（H）/长度（L）/放弃（U）/宽度（W）]：288，76↙
指定下一点或[圆弧（A）/闭合（C）/半宽（H）/长度（L）/放弃（U）/宽度（W）]：a↙
指定圆弧的端点或[角度（A）/圆心（CE）/闭合（CL）/方向（D）/半宽（H）/直线（L）/半径（R）/第二点（S）/放弃（U）/宽度（W）]：a↙（用给定圆弧的包角方式画圆弧）
指定包含角：-180↙（包角值为负，则顺时针画圆弧；反之，则逆时针画圆弧）
指定圆弧的端点或[圆心（CE）/半径（R）]：322，76↙（给出圆弧端点的坐标值）
指定圆弧的端点或[角度（A）/圆心（CE）/闭合（CL）/方向（D）/半宽（H）/直线（L）/半径（R）/第二点（S）/放弃（U）/宽度（W）]：l↙
指定下一点或[圆弧（A）/闭合（C）/半宽（H）/长度（L）/放弃（U）/宽度（W）]：@51＜-90↙
指定下一点或[圆弧（A）/闭合（C）/半宽（H）/长度（L）/放弃（U）/宽度（W）]：↙
利用“图案填充”命令进行填充。命令行提示与操作如下：
命令：BHATCH↙（图案填充命令，输入该命令后将出现“图案填充和渐变色”对话框，选择预定义的GRASS图案，角度为0，比例为1，填充屋顶小草，如图2-53所示）
图2-53 图案填充设置

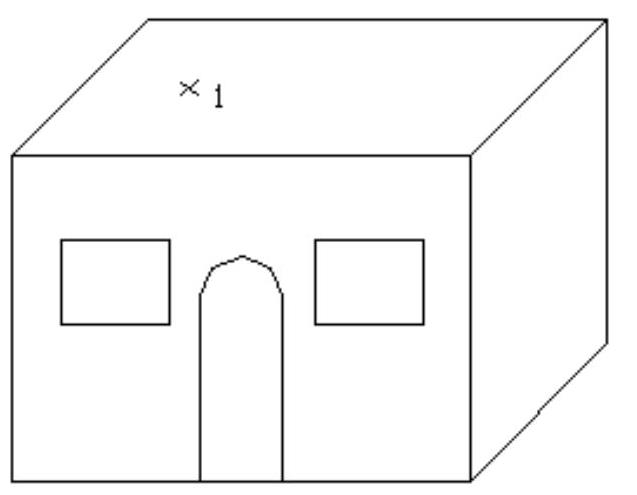

图2-54 拾取点1
选择内部点：（点按“拾取点”按钮，用鼠标在屋顶内拾取一点，如图2-54所示点1）
返回“图案填充和渐变色”对话框，选择“确定”按钮，系统以选定的图案进行填充。
同样，利用“图案填充”命令，选择预定义的ANGLE图案，角度为0，比例为1，拾取如图2-55所示2、3两个位置的点填充窗户。
利用“图案填充”命令，选择预定义的BRSTONE图案，角度为0，比例为0.25，拾取如图2-56所示4位置的点填充小屋前面的砖墙。
利用“图案填充”命令，按照图2-53所示进行设置，拾取如图2-58所示5位置的点填充小屋前面的砖墙。最终结果如图2-52所示。

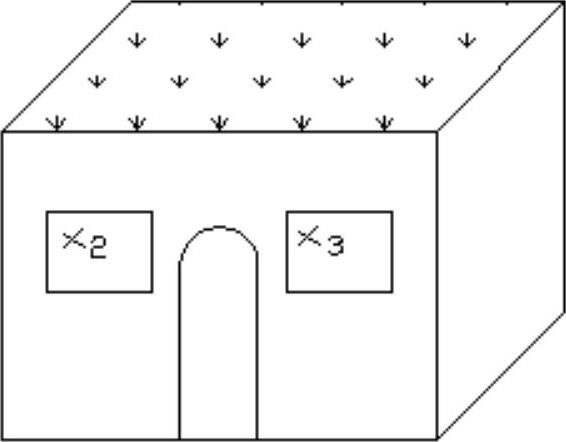

图2-55 拾取点2、点3

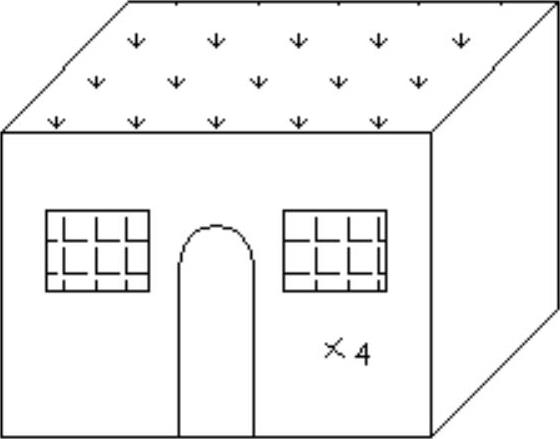

图2-56 拾取点4
图2-57 “渐变色”选项卡
图2-58 拾取点5
