AutoCAD中徒手绘图技巧
【摘要】：在AutoCAD中，用户可以利用鼠标或图形输入板游标进行徒手绘图。徒手绘图用于绘制非规则图形边界。徒手绘图时，应像使用画笔一样使用定点设备的拾取键，单击定点设备将“Pen（画笔）”放到屏幕上进行绘制，再次单击将其提起并停止绘图。徒手绘制的图形由若干条线段组成，每条线段都是可分离的对象或多段线。徒手绘制的图形应采用Continuous（连续）线型，可通过系统变量Celtype进行检查。徒手绘图时还应该关闭正交模式。
在AutoCAD中，用户可以利用鼠标或图形输入板游标进行徒手绘图。徒手绘图用于绘制非规则图形边界。
徒手绘图时，应像使用画笔一样使用定点设备的拾取键，单击定点设备将“Pen（画笔）”放到屏幕上进行绘制，再次单击将其提起并停止绘图。徒手绘制的图形由若干条线段组成，每条线段都是可分离的对象或多段线。用户可以设置线段的增量，增量小可提高图形精度，但会大大增加图形文件的大小。徒手绘制的图形应采用Continuous（连续）线型，可通过系统变量Celtype进行检查。徒手绘图时还应该关闭正交模式。
【执行方式】
命令行：SKETCH
【操作步骤】
命令：SKETCH↙
记录增量＜0.1000＞：（输入增量）
徒手画：画笔（P）/退出（X）/结束（Q）/记录（R）/删除（E）/连接（C）
【选项说明】

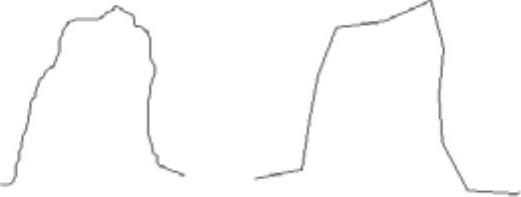

（1）记录增量：输入记录增量值。徒手线实际上是将微小的直线段连接起来模拟任意曲线，其中的每一条直线段称为一个记录。记录增量的意思实际上是指单位线段的长度。不同的记录增量绘制的徒手线精度和形状不同，如图2-37所示。
图2-37 不同的记录增量
（2）画笔（P）：按P键或单击鼠标左键表示徒手线的提笔和落笔。在用定点设备选取菜单项前必须提笔。
（3）连接（C）：自动落笔，继续从上次所画的线段的端点或上次删除的线段的端点开始画线。将光标移到上次所画的线段的端点或上次删除的线段的端点附近，系统自动连接到上次所画的线段的端点或上次删除的线段的端点，并继续绘制徒手线。
