AutoCAD2012中文版绘制雨伞的实例教程
【摘要】：绘制步骤利用“圆弧”命令，绘制伞的外框（半圆）。命令：ARC↙指定圆弧的起点或[圆心]：指定圆弧的第二个点或[圆心/端点]：指定圆弧的端点：同样方法，利用圆弧命令绘制其他雨伞辐条，绘制结果如图2-36所示。
绘制如图2-33所示的雨伞。

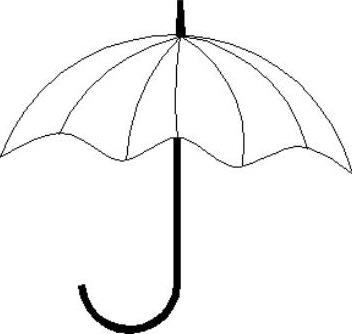

图2-33 雨伞
实讲实训多媒体演示
请参见配套光盘中的\\动画演示\第2章\雨伞.avi。
绘制步骤
利用“圆弧”命令，绘制伞的外框（半圆）。
绘制伞的底边，命令行提示与操作如下：
命令：SPLINE↙
指定第一个点或[对象（O）]：（指定样条曲线的第一个点1，如图2-34所示）
指定下一点：（指定样条曲线的下一个点2）
指定下一点或[闭合（C）/拟合公差（F）]＜起点切向＞：（指定样条曲线的下一个点3）
指定下一点或[闭合（C）/拟合公差（F）]＜起点切向＞：（指定样条曲线的下一个点4）
指定下一点或[闭合（C）/拟合公差（F）]＜起点切向＞：（指定样条曲线的下一个点5）
指定下一点或[闭合（C）/拟合公差（F）]＜起点切向＞：（指定样条曲线的下一个点6）
指定下一点或[闭合（C）/拟合公差（F）]＜起点切向＞：（指定样条曲线的下一个点7）
指定下一点或[闭合（C）/拟合公差（F）]＜起点切向＞：↙
指定起点切向：（在1点左边顺着曲线往外指定一点并鼠标右击确认）
指定端点切向：（在7点左边顺着曲线往外指定一点并鼠标右击确认）
绘制伞面辐条。
命令：ARC↙
指定圆弧的起点或[圆心（C）]：（在圆弧大约正中点8位置指定圆弧的起点，如图2-35所示）
指定圆弧的第二个点或[圆心（C）/端点（E）]：（在点9位置指定圆弧的第二个点）
指定圆弧的端点：（在点2位置指定圆弧的端点）同样方法，利用圆弧命令绘制其他雨伞辐条，绘制结果如图2-36所示。

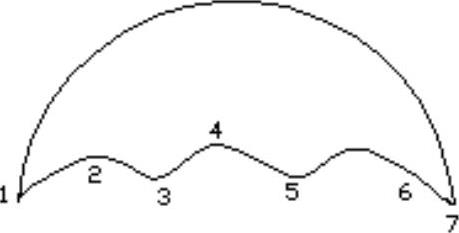

图2-34 绘制伞边

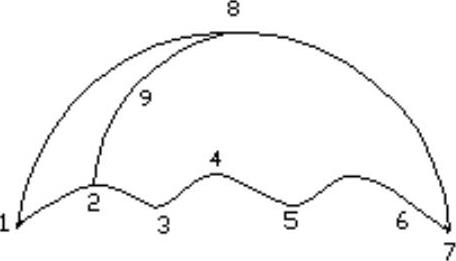

图2-35 绘制伞面辐条

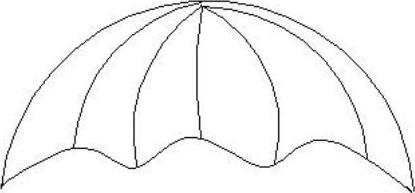

图2-36 绘制伞面
绘制伞顶和伞把。
命令：PLINE↙
指定起点：（在图2-36点8位置指定伞顶起点）
当前线宽为3.0000
指定下一个点或[圆弧（A）/半宽（H）/长度（L）/放弃（U）/宽度（W）]：W↙
指定起点宽度＜3.0000＞：4↙
指定端点宽度＜4.0000＞：2↙
指定下一个点或[圆弧（A）/半宽（H）/长度（L）/放弃（U）/宽度（W）]：（指定伞顶终点）
指定下一点或[圆弧（A）/闭合（C）/半宽（H）/长度（L）/放弃（U）/宽度（W）]：U↙（位置不合适，取消）
指定下一个点或[圆弧（A）/半宽（H）/长度（L）/放弃（U）/宽度（W）]：（重新在往上适当位置指定伞顶终点）
指定下一点或[圆弧（A）/闭合（C）/半宽（H）/长度（L）/放弃（U）/宽度（W）]：（鼠标右击确认）
命令：PLINE↙
指定起点：（在图2-36点8正下方点4位置附近指定伞把起点）
当前线宽为2.0000
指定下一个点或[圆弧（A）/半宽（H）/长度（L）/放弃（U）/宽度（W）]：H↙
指定起点半宽＜1.0000＞：1.5↙
指定端点半宽＜1.5000＞：↙
指定下一个点或[圆弧（A）/半宽（H）/长度（L）/放弃（U）/宽度（W）]：（往下适当位置指定下一点）
指定下一点或[圆弧（A）/闭合（C）/半宽（H）/长度（L）/放弃（U）/宽度（W）]：A↙
指定圆弧的端点或[角度（A）/圆心（CE）/闭合（CL）/方向（D）/半宽（H）/直线（L）/半径（R）/第二个点（S）/放弃（U）/宽度（W）]：（指定圆弧的端点）
指定圆弧的端点或[角度（A）/圆心（CE）/闭合（CL）/方向（D）/半宽（H）/直线（L）/半径（R）/第二个点（S）/放弃（U）/宽度（W）]：（鼠标右击确认）
最终绘制的图形如图2-33所示。
