AutoCAD2012中文版-浴缸制图实例教程
【摘要】：绘制如图2-27所示的浴缸图2-27 浴缸实讲实训多媒体演示请参见配套光盘中的\\动画演示\第2章\浴缸.avi。绘制步骤绘制外沿线。

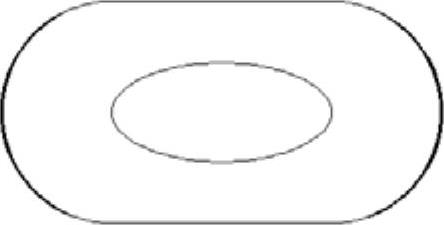

绘制如图2-27所示的浴缸
图2-27 浴缸
实讲实训多媒体演示
请参见配套光盘中的\\动画演示\第2章\浴缸.avi。
绘制步骤
绘制外沿线。
命令：pl↙
PLINE指定起点：200，100↙
当前线宽为0.0000
指定下一个点或[圆弧（A）/半宽（H）/长度（L）/放弃（U）/宽度（W）]：500，100↙
指定下一点或[圆弧（A）/闭合（C）/半宽（H）/长度（L）/放弃（U）/宽度（W）]：h↙
指定起点半宽＜0.0000＞：0↙
指定端点半宽＜0.0000＞：2↙
指定下一点或[圆弧（A）/闭合（C）/半宽（H）/长度（L）/放弃（U）/宽度（W）]：a↙
指定圆弧的端点或[角度（A）/圆心（CE）/闭合（CL）/方向（D）/半宽（H）/直线（L）/半径（R）/第二个点（S）/放弃（U）/宽度（W）]：a↙
指定包含角：90↙
指定圆弧的端点或[圆心（CE）/半径（R）]：ce↙
指定圆弧的圆心：500，250↙
指定圆弧的端点或[角度（A）/圆心（CE）/闭合（CL）/方向（D）/半宽（H）/直线（L）/半径（R）/第二个点（S）/放弃（U）/宽度（W）]：h↙
指定起点半宽＜2.0000＞：2↙
指定端点半宽＜2.0000＞：0↙
指定圆弧的端点或[角度（A）/圆心（CE）/闭合（CL）/方向（D）/半宽（H）/直线（L）/半径（R）/第二个点（S）/放弃（U）/宽度（W）]：d↙
指定圆弧的起点切向：（将鼠标指向适当方向）
指定圆弧的端点：500，400↙
指定圆弧的端点或[角度（A）/圆心（CE）/闭合（CL）/方向（D）/半宽（H）/直线（L）/半径（R）/第二个点（S）/放弃（U）/宽度（W）]：l↙
指定下一点或[圆弧（A）/闭合（C）/半宽（H）/长度（L）/放弃（U）/宽度（W）]：200，400↙
指定下一点或[圆弧（A）/闭合（C）/半宽（H）/长度（L）/放弃（U）/宽度（W）]：h↙
指定起点半宽＜0.0000＞：0↙
指定端点半宽＜0.0000＞：2↙
指定下一点或[圆弧（A）/闭合（C）/半宽（H）/长度（L）/放弃（U）/宽度（W）]：a↙
指定圆弧的端点或[角度（A）/圆心（CE）/闭合（CL）/方向（D）/半宽（H）/直线（L）/半径（R）/第二个点（S）/放弃（U）/宽度（W）]：ce↙
指定圆弧的圆心：200，250↙
指定圆弧的端点或[角度（A）/长度（L）]：a↙
指定包含角：90↙
指定圆弧的端点或[角度（A）/圆心（CE）/闭合（CL）/方向（D）/半宽（H）/直线（L）/半径（R）/第二个点（S）/放弃（U）/宽度（W）]：h↙
指定起点半宽＜2.0000＞：2↙
指定端点半宽＜2.0000＞：0↙
指定圆弧的端点或[角度（A）/圆心（CE）/闭合（CL）/方向（D）/半宽（H）/直线（L）/半径（R）/第二个点（S）/放弃（u）/宽度（W）：CL↙
利用“椭圆”命令，绘制缸底，结果如图2-27所示。
