绘制如图2-14所示的洗脸盆。

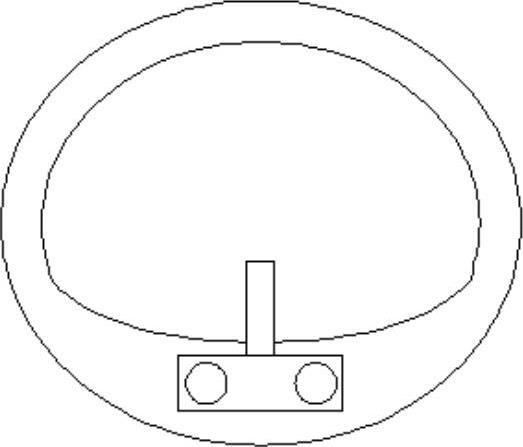

图2-14 浴室洗脸盆图形
实讲实训多媒体演示
请参见配套光盘中的\\动画演示\第2章\洗脸盆.avi。
绘制步骤
利用“直线”命令绘制水龙头图形,方法同前,结果如图2-15所示。
利用“圆”命令绘制两个水龙头旋钮,方法同前,结果如图2-16所示。
图2-15 绘制水龙头
图2-16 绘制旋钮
命令:_ellipse
指定椭圆的轴端点或[圆弧(A)/中心点(C)]:(用鼠标指定椭圆轴端点)
指定轴的另一个端点:(用鼠标指定另一端点)
指定另一条半轴长度或[旋转(R)]:(用鼠标在屏幕上拉出另一半轴长度)
结果如图2-17所示。
利用“椭圆弧”命令绘制脸盆部分内沿,命令行提示与操作如下:
命令:_ellipse
指定椭圆的轴端点或[圆弧(A)/中心点(C)]:(用鼠标指定椭圆轴端点)
指定椭圆弧的轴端点或[中心点(C)]:C↙
指定椭圆弧的中心点:(捕捉上步绘制的椭圆中心点)
指定轴的端点:(适当指定一点)
指定另一条半轴长度或[旋转(R)]:R↙
指定绕长轴旋转的角度:(用鼠标指定椭圆轴端点)
指定起始角度或[参数(P)]:(用鼠标拉出起始角度)
指定终止角度或[参数(P)/包含角度(I)]:(用鼠标拉出终止角度)
结果如图2-18所示。

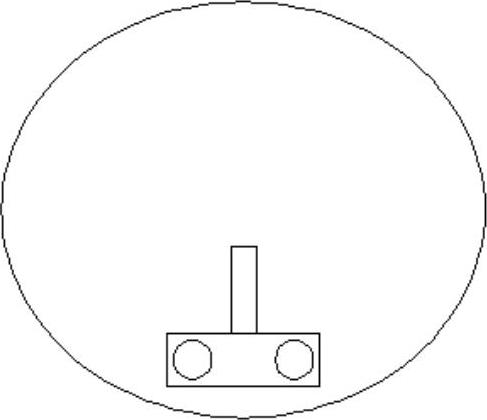

图2-17 绘制脸盆外沿

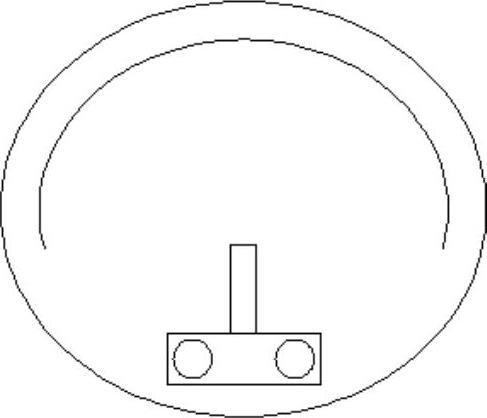

图2-18 绘制脸盆部分内沿
利用“圆弧”命令绘制脸盆内沿其他部分,最终结果如图2-14所示。
