AutoCAD2012椅子绘制实例教程
【摘要】：绘制如图2-7所示的椅子。图2-7 椅子图案实讲实训多媒体演示请参见配套光盘中的\\动画演示\第2章\椅子.avi。绘制步骤利用“直线”命令，绘制初步轮廓结果如图2-8所示。再以图2-8中1、3两点下面的水平线段的端点为起点各向下适当距离绘制两条竖直线段，如图2-8所示。命令：ARC↙指定圆弧的起点或[圆心]：指定圆弧的第二点或[圆心/端点]：指定圆弧的端点：图2-8 椅子初步轮廓图2-9 绘制过程同样方法绘制扶手位置另外3段圆弧。
绘制如图2-7所示的椅子。

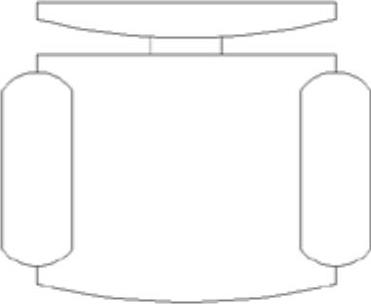

图2-7 椅子图案
实讲实训多媒体演示
请参见配套光盘中的\\动画演示\第2章\椅子.avi。
绘制步骤
利用“直线”命令，绘制初步轮廓结果如图2-8所示。
完成绘制，命令行提示与操作如下：
命令：ARC↙
指定圆弧的起点或[圆心（C）]：（用鼠标指定左上方竖线段端点1，如图2-8所示）
指定圆弧的第二点或[圆心（C）/端点（E）]：（用鼠标在上方两竖线段正中间指定一点2）
指定圆弧的端点：（用鼠标指定右上方竖线段端点3）
命令：LINE↙
指定第一点：（用鼠标在刚才绘制圆弧上指定一点）
指定下一点或[放弃（U）]：（在垂直方向上用鼠标在中间水平线段上指定一点）
指定下一点或[放弃（U）]：↙
同样方法圆弧上指定一点为起点向下绘制另一条竖线段。再以图2-8中1、3两点下面的水平线段的端点为起点各向下适当距离绘制两条竖直线段，如图2-8所示。
命令：ARC↙
指定圆弧的起点或[圆心（C）]：（用鼠标指定左边第一条竖线段上端点4，如图2-9所示）
指定圆弧的第二点或[圆心（C）/端点（E）]：（用上面刚绘制的竖线段上端点5）
指定圆弧的端点：（用鼠标指定左下方第二条竖线段上端点6）

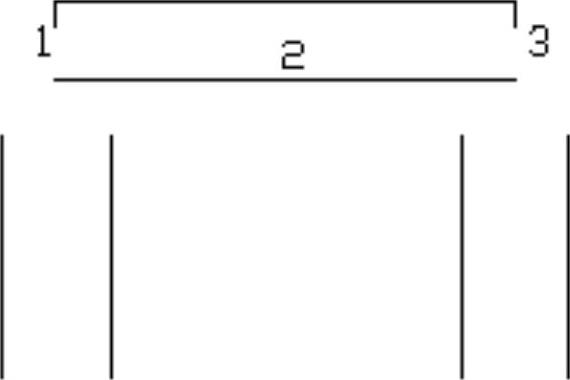

图2-8 椅子初步轮廓

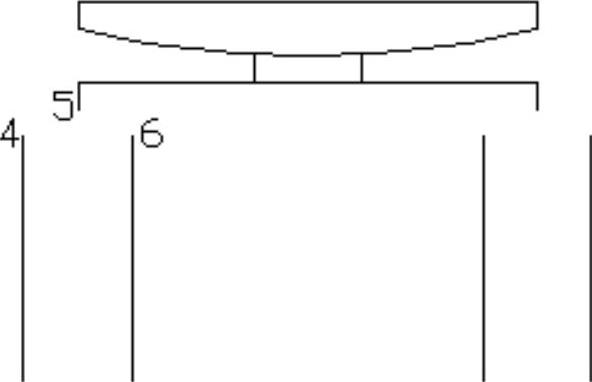

图2-9 绘制过程
同样方法绘制扶手位置另外3段圆弧。
命令：LINE↙
指定第一点：（用鼠标在刚才绘制圆弧正中间指定一点）
指定下一点或[放弃（U）]：（在垂直方向上用鼠标指定一点）
指定下一点或[放弃（U）]：↙
同样方法绘制另一条竖线段。
命令：ARC
指定圆弧的起点或[圆心（C）]：（用鼠标指定刚才绘制线段的下端点）
指定圆弧的第二个点或[圆心（C）/端点（E）]：E↙
指定圆弧的端点：（用鼠标指定刚才绘制另一线段的下端点）
指定圆弧的圆心或[角度（A）/方向（D）/半径（R）]：D↙
指定圆弧的起点切向：（用鼠标指定圆弧起点切向）
最后完成图形如图2-7所示。
