【摘要】：有多种AutoCAD命令输入方式，下面以画直线为例分别加以介绍。“近期使用的命令”子菜单中储存有最近使用的命令，如果经常重复使用某个命令，这种方法就比较快速简捷。

AutoCAD交互绘图必须输入必要的指令和参数。有多种AutoCAD命令输入方式，下面以画直线为例分别加以介绍。

1.在命令行输入命令名

命令字符可不区分大小写，例如输入命令LINE和line的效果相同。执行命令时，在命令行提示中经常会出现命令选项，如输入绘制直线命令LINE后，命令行中的提示为：

命令：LINE↙

指定第一点：（在屏幕上指定一点或输入一个点的坐标）

指定下一点或[放弃（U）]：

选项中不带括号的提示为默认选项，因此可以直接输入直线段的起点坐标或在屏幕上指定一点，如果要选择其他选项，则应该首先输入该选项的标识字符（如“放弃”选项的标识字符是U），然后按系统提示输入数据即可。在命令选项的后面有时候还带有尖括号，尖括号内的数值为默认数值。

2.在命令行输入命令缩写字

如L（Line）、C（Circle）、A（Arc）、Z（Zoom）、R（Redraw）、M（Move）、CO（Copy）、PL（Pline）、E（Erase）等。

3.选择“绘图”菜单中的“直线”命令

选取该命令后，在状态栏中可以看到对应的命令名及命令说明。

4.单击工具栏中的对应图标

选取该图标后，在状态栏中也可以看到对应的命令名及命令说明。

5.在命令行打开右键快捷菜单

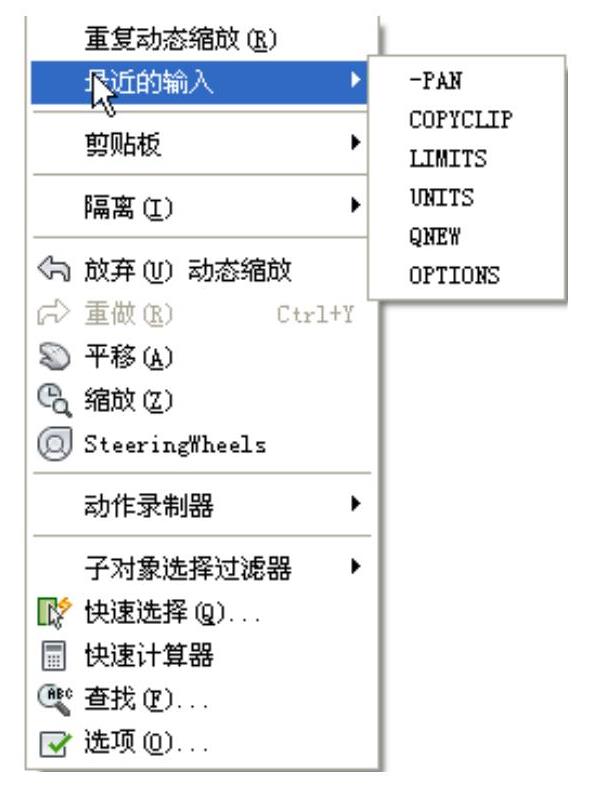

如果在前面刚使用过要输入的命令，可以在命令行打开右键快捷菜单，在“近期使用的命令”子菜单中选择需要的命令，如图1-17所示。“近期使用的命令”子菜单中储存有最近使用的命令，如果经常重复使用某个命令，这种方法就比较快速简捷。

图1-17 命令行右键快捷菜单

6.在绘图区右击鼠标

如果用户要重复使用上次使用的命令，可以直接在绘图区右击鼠标，出现快捷菜单，选择其中的命令并确认，系统立即重复执行上次使用的命令，这种方法适用于重复执行某个命令。
