所谓视图,就是必须有特定的放大倍数、位置及方向。改变视图最一般的方法就是利用“缩放”和“平移”命令。用它们可以在绘图区域放大或缩小图像显示,或者改变观察位置。
缩放并不改变图形的绝对大小,它只是在图形区域内改变视图的大小。AutoCAD提供了多种缩放视图的方法,下面介绍常用的几种。
1.实时缩放
AutoCAD 2012为交互式的缩放和平移提供了可能。有了实时缩放,用户就可以通过垂直向上或向下移动光标来放大或缩小图形。利用实时平移,能通过单击和移动光标来重新放置图形。
在实时缩放命令下,可以通过垂直向上或向下移动光标来放大或缩小图形。
【执行方式】
命令行:ZOOM
菜单:“视图”→“缩放”→“实时”
工具栏:“标准”→“实时缩放”
按住鼠标垂直向上或向下移动。从图形的中点向顶端垂直地移动光标就可以将图形放大一倍,向底部垂直地移动光标就可以将图形缩小一倍。
2.放大和缩小

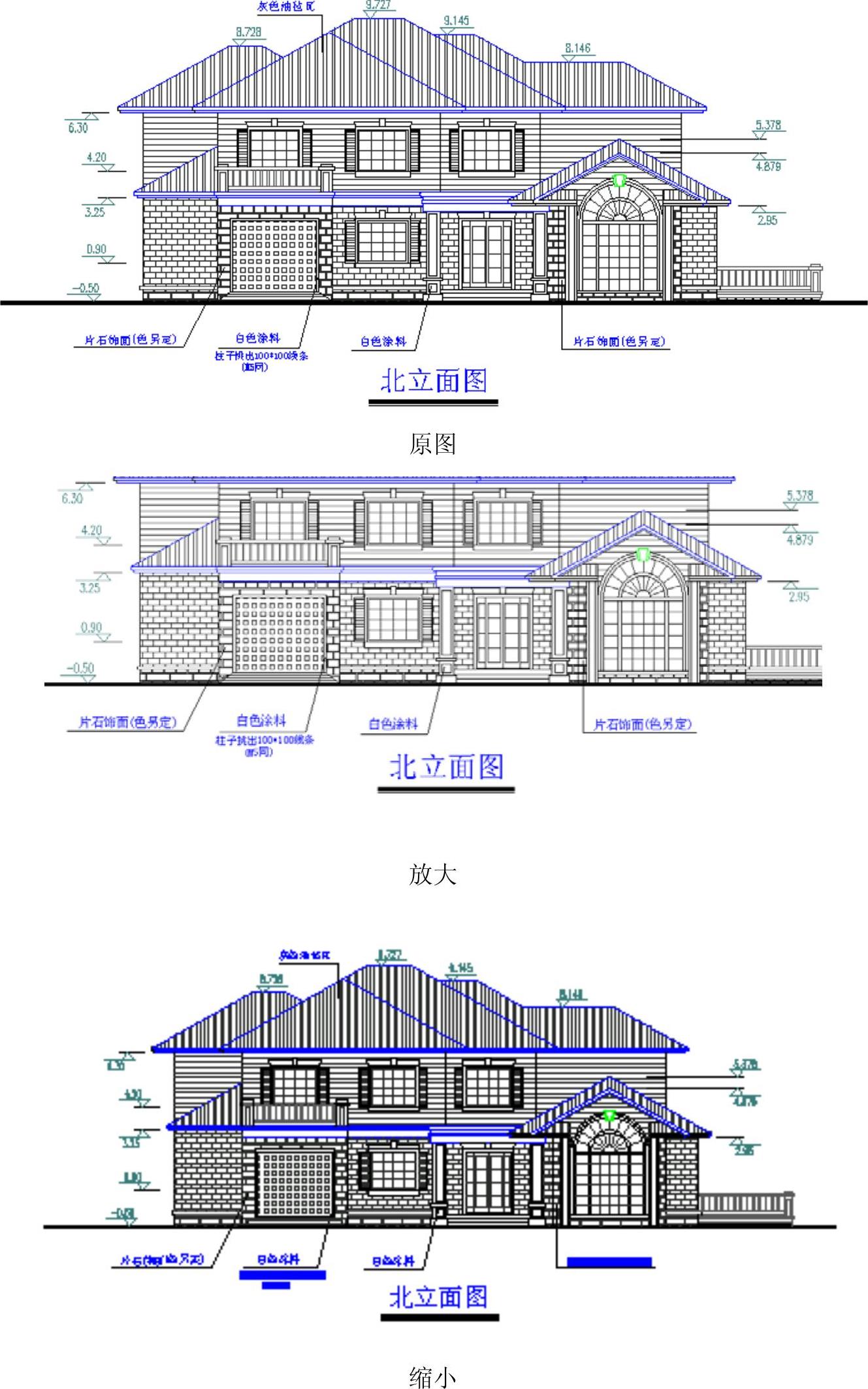

放大和缩小是两个基本缩放命令。放大图像能观察细节,称之为“放大”;缩小图像能看到大部分的图形,称之为“缩小”。如图1-15所示。
【执行方式】
菜单:“视图”→“缩放”→“放大(缩小)”
选取菜单中的“放大(缩小)”命令,当前图形相应地自动放大或缩小一倍。
3.动态缩放
如果“快速缩放”功能已经打开,就可以用动态缩放改变画面显示而不产生重新生成的效果。动态缩放会在当前视口中显示图形的全部。
【执行方式】
命令行:ZOOM
菜单:视图→缩放→动态
工具栏:“标准”→“缩放”→“动态缩放”
“缩放”→“动态缩放”
【操作步骤】
命令:ZOOM↙
图1-15 缩放视图
指定窗口的角点,输入比例因子(nX或nXP),或者[全部(A)/中心(C)/动态(D)/范围(E)/上一个(P)/比例(S)/窗口(W)/对象(O)]<实时>:D↙
执行上述命令后,系统弹出一个图框。选取动态缩放前的画面呈绿色点线。如果要动态缩放的图形显示范围与选取动态缩放前的范围相同,则此框与边线重合而不可见。重生成区域的四周有一个蓝色虚线框,用来标记虚拟屏幕。

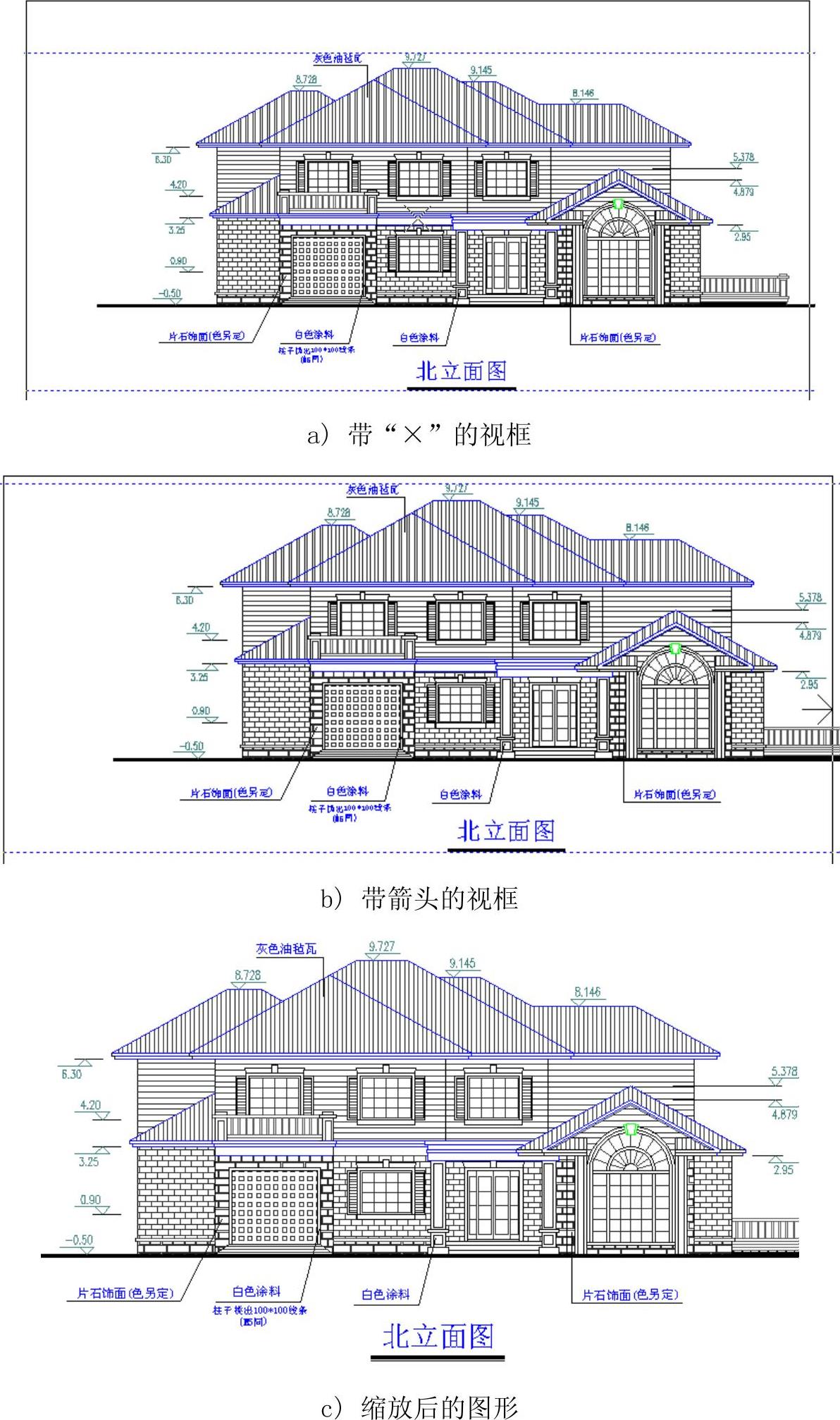

这时,如果线框中有一个“×”出现,如图1-16a所示,就可以拖动线框并把它平移到另外一个区域。如果要放大图形到不同的放大倍数,按下鼠标,“×”就会变成一个箭头,如图1-16b所示。这时左右拖动边界线就可以重新确定视口的大小。缩放后的图形如图1-16c所示。
图1-16 动态缩放
另外,还有窗口缩放、比例缩放、中心缩放、全部缩放、缩放对象和范围缩放,其操作方法与动态缩放类似,这里不再赘述。
