绘图区是显示、绘制和编辑图形的矩形区域。左下角是坐标系图标,表示当前使用的坐标系和坐标方向,根据工作需要,用户可以打开或关闭该图标的显示。十字光标由鼠标控制,其交叉点的坐标值显示在状态栏中。
1.改变绘图窗口的颜色
(1)执行“工具”→“选项”菜单命令,弹出“选项”对话框。
(2)打开“显示”选项卡,如图1-6所示。
(3)单击“窗口元素”中的“颜色”按钮,打开如图1-7所示的“图形窗口颜色”对话框。(4)从“颜色”下拉列表框中选择某种颜色,例如白色,单击“应用并关闭”按钮,即可将绘图窗口改为白色。

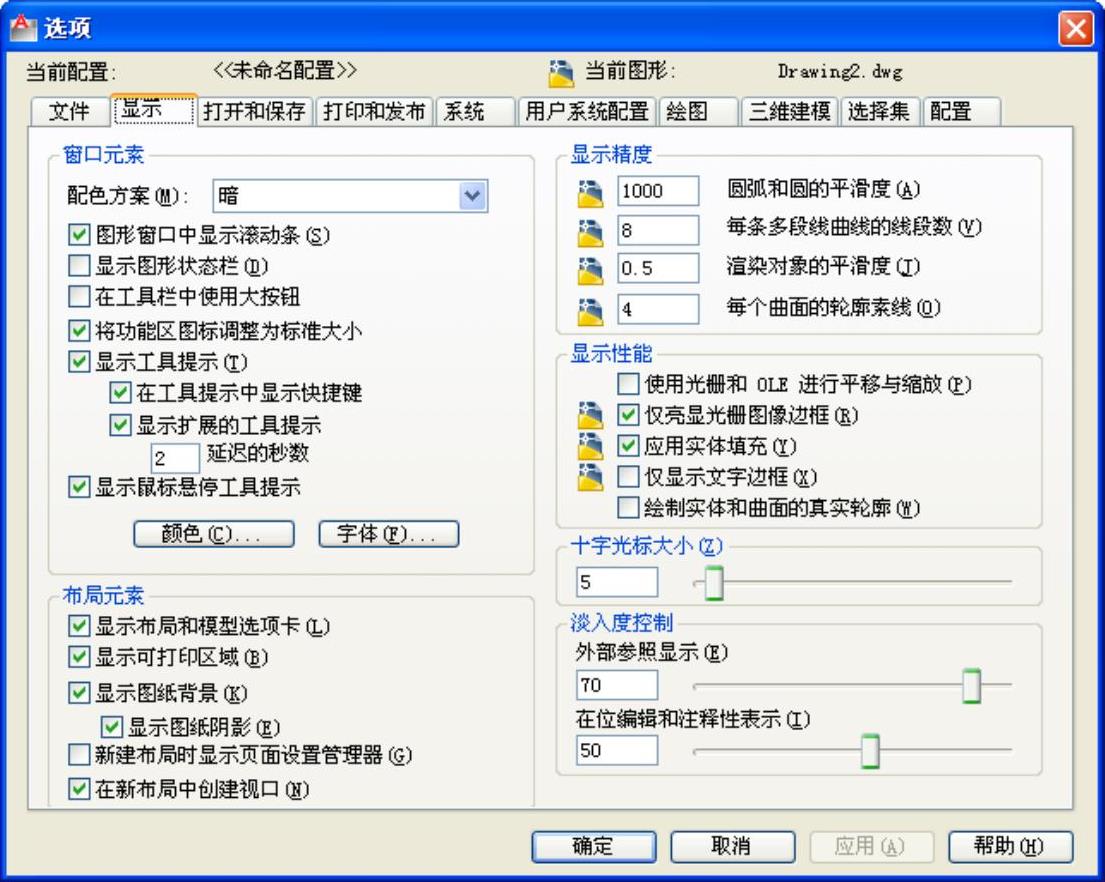

图1-6 “选项”对话框中的“显示”选项卡

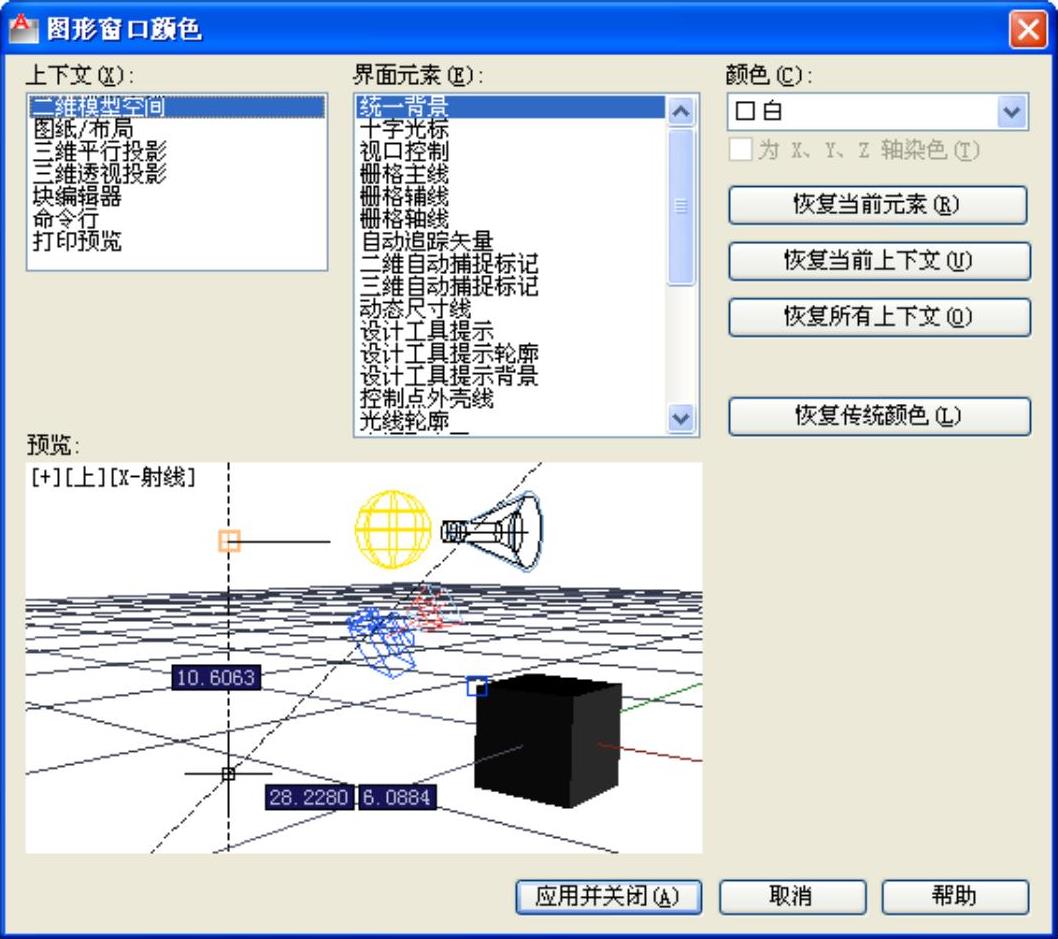

图1-7 “图形窗口颜色”对话框
2.改变十字光标的大小
(1)在图1-6所示的“显示”选项卡中拖动“十字光标大小”区的滑块,或在文本框中直接输入数值,即可对十字光标的大小进行调整。
(2)单击“确定”按钮。
3.设置自动保存时间和位置
(1)执行“工具”→“选项”菜单命令,弹出“选项”对话框。
(2)选择“打开和保存”选项卡,如图1-8所示。
图1-8 “选项”对话框中的“打开和保存”选项卡
(3)勾选“文件安全措施”中的“自动保存”复选框,在其下方的输入框中输入自动保存的间隔分钟数。建议设置为15~30min。
(4)在“文件安全措施”中的“临时文件的扩展名”输入框中,可以改变临时文件的扩展名。默认为.ac$。
(5)打开“文件”选项卡,在“自动保存文件”中设置自动保存文件的路径,单击“浏览”按钮修改自动保存文件的存储位置。
(6)单击“确定”按钮。
4.模型与布局标签
在绘图窗口左下角有模型空间标签和布局标签来实现模型空间与布局之间的转换。模型空间提供了设计模型(绘图)的环境。布局是指可访问的图纸显示,专用于打印。AutoCAD可以在一个布局上建立多个视图,同时,一张图纸可以建立多个布局且每一个布局都有相对独立的打印设置。
